Электрический двигатель — печально известный для инженеров-электроников источник электромагнитных помех. В процессе регулирования скорости вращения электрического двигателя, помехи в равной мере генерируются как самим двигателем, так и импульсным источником питания. Транзисторный коммутатор формирует на обмотке двигателя импульсы напряжения требуемой длительности. В момент выключения мощного МДП-транзистора реактивные элементы схемы сбрасывают накопленную во время протекания тока энергию в питающую сеть. В результате генерируются кратковременные выбросы напряжения в питающую сеть. Последнее может неблагоприятно сказаться на работе управляющего МК. В частности, из-за помех может произойти нарушение последовательности исполнения команд программы управления, или сбой в системе тактирования МК. И случится нарушение работы всей системы в целом.

Чтобы избежать столь неблагоприятного прогноза в работе системы, следует изолировать цепи управления, т.е. плату с МК 68HC12, от силовых цепей установки. Для этого могут быть использованы оптроны (рис. 5.19,в). Управляющая цепь МК подключается к цепи излучающего светодиода оптрона. Когда МК формирует сигнал на включение МДП-транзистра, через светодиод протекает ток. Энергия излучения светодиода по оптическому каналу, расположенному внутри ИС оптрона, достигает полупроводникового прибора на вторичной стороне, и переводит его в открытое состояние. Одним из приборов, относящихся к классу оптронов, является твердотельное реле (рис. 5.19,в). На вторичной стороне этого прибора установлен маломощный МДП-транзистор. Когда светодиод излучает, МДП-транзистор открывается, по цепи резистора протекает ток, и на затворе основного транзистора формируется положительное напряжение относительно истока. Основной транзистор включается, и к обмотке двигателя подключается напряжение источника питания.

Для подключения светодиода оптрона к выходу МК следует воспользоваться изученным ранее способом подключения обычного светодиода. Мы попросим Вас выполнить такое подключение в задании №8 в конце данной главы.

В предыдущем параграфе Вы научились управлять скоростью вращения электрического двигателя при помощи мощных полупроводниковых ключей. Этот способ отличается высоким коэффициентом полезного действия, поскольку потери в МДП-транзисторе во время протекания тока невелики. А как насчет изменения направления вращения двигателя? Если прикладная задача требует не только регулирования скорости вращения двигателя, но и изменения направления вращения, то предыдущая схема на одном МДП-транзисторе не может быть использована. Однако, увеличив число управляемых ключей схемы до четырех, мы получим необходимое решение.

На рис. 5.20,а представлена схема однофазного мостового инвертора напряжения, которая позволяет регулировать скорость вращения двигателя методом ШИМ при любом направлении вращения двигателя. В англоязычной литературе эту схему называют «H bridge», что в переводе означает «мост в форме буквы H».

а) Схема однофазного мостового инвертора напряжения. Полупроводниковые ключи SW1…SW4 могут находиться в замкнутом или разомкнутом состоянии.

б) Состояние ключей инвертора при вращении двигателя по часовой стрелке

в) Состояние ключей инвертора при вращении двигателя против часовой стрелки

г) Состояние ключей инвертора при остановленном двигателе

Рис. 5.20.Однофазный мостовой инвертор напряжения

В каждом плече моста установлен управляемый полупроводниковый ключ. Обмотка двигателя подключена между двумя средними точками. При включенных транзисторах sw1 и sw4 обмотка двигателя подключается левым концом к положительной шине питания, а правым — к отрицательной. Ток протекает в указанном на рис. 5.20,б направлении, и двигатель вращается по часовой стрелке. Если транзисторы sw1 и sw4 выключить, и включить транзисторы sw2 и sw3, то ток будет протекать в противоположном направлении (рис. 5.20,в), а двигатель будет вращаться против часовой стрелки. Если одновременно включить одну из пар транзисторов sw1 и sw2 или sw3 и sw4, то обмотка двигателя будет закорочена, и он постепенно остановит свое вращение. Ни в коем случае нельзя одновременно включать пары транзисторов sw1 и sw3 или sw2 и sw4. Произойдет короткое замыкание источника питания.

Реальная схема мостового инвертора, конечно, имеет специальные средства защиты от короткого замыкания как в цепи нагрузки, так и в цепи каждого плеча инвертора. При значительных превышениях номинального тока эта схема автоматически отключит источник питания, и полупроводниковые ключи останутся работоспособными.

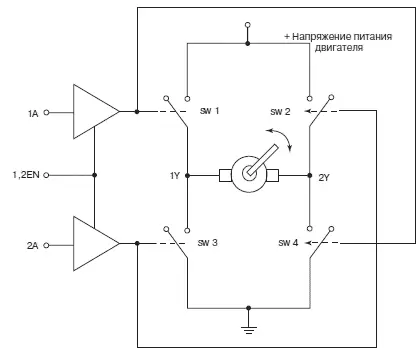

В заключение отметим, что малые потери в МДП-транзисторах позволяют разместить мостовую схему инвертора в корпусе DIP16! Так ИС SN754410NE компании Texas Instruments содержит в себе сразу два таких моста. Она позволяет коммутировать напряжения от 4,5 до 36 В при максимальном токе нагрузки 1 А. Упрощенная схема одного мостового инвертора в составе SN754410NE приведена на рис. 5.21.

а) Функциональная схема

б) Таблица состояний

Рис. 5.21.Функциональная схема однофазного мостового инвертора в составе специализированной ИС SN754410NE

В этом заключительном примере мы объединили ранее полученные знания по аппаратному подключению и программному обслуживанию различных устройств ввода и вывода информации. В каждом параграфе данной главы мы рассмотрели какой-то отдельный тип устройства ввода/вывода. И для каждого устройства привели фрагмент программного кода, который необходим для его обслуживания. Эти фрагменты могут быть использованы Вами в реальных разработках. На примере электронного кодового замка мы покажем Вам, как воспользоваться полученными ранее знаниями.
