1. Разработайте стек и связанные с ним функции, использовав список с указателями для динамического распределения памяти.

2. Разработайте приоритетную часть системы фонового опроса с передним планом, для защиты от перегрева транзисторов, описанной в применениях раздела 8.9.

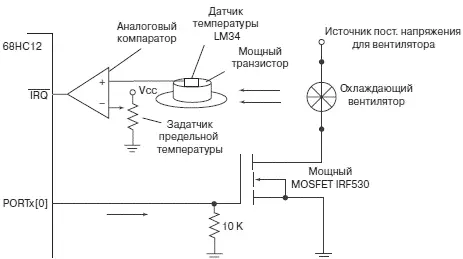

На рис. 8.25 (совпадающим с рис. 8.21 и повторенном здесь для удобства) показана система защиты от транзистора от перегрева. Температура транзистора постоянно контролируется датчиком температуры LM34 (в пластмассовое корпусе) приклеенным к металлическому корпусу мощного транзистора K-220. Напряжение на на выходе датчика линейно связано с его температурой (коэффициент 10 мВ/°С). Выход LM34 подан на один из входов аналогового компаратора, построенного на ОУ. На другой вход подается опорное напряжение, задающее порог температуры. Когда температура мощного транзистора достигает этого порога, на входе системы прерывания микроконтроллера появляется активный сигнал низкого уровня формирующий запрос на прерывание IRQ.

Рис. 8.25.Система защиты транзистора от перегрева

3. Разработайте и проверьте функцию, позволяющую модифицировать состояние задачи.

4. Выполните управляющий блок задачи (TCB) при помощи соответствующей структуры данных. Обеспечьте функции поддержки, чтобы обращаться к различным информационным полям TCB и модифицировать их.

5. Опишите различные методы выполнения межзадачной связи в ОСРВ.

6. Напишите короткую статью на две страницы, рассмотрев все за и против для двух вариантов: создание собственной ОСРВ и приобретение готовой системы.

ПОСЛЕ ИЗУЧЕНИЯ ГЛАВЫ ВЫ СМОЖЕТЕ:

• Рассказать о назначении информационных промышленных сетей;

• Описать протокол CAN;

• Рассказать об аппаратных средствах, необходимых для объединения в CAN сеть нескольких микропроцессорных контроллеров;

• Создать программу синхронизации контроллеров в CAN;

• Описать различия между модулем msCAN семейства HC12 и модулем msCAN семейства HCS12;

• Создать программу для модуля msCAN12, позволяющую осуществлять связь с другими узлами CAN сети;

• Кратко рассказать о работе контроллера последовательного обмена BDLC, также позволяющего объединять МК в информационную сеть, но более медленную и менее надежную, чем CAN.

В этой главе, мы изучим еще один тип контроллера последовательного обмена, который наряду с ранее рассмотренными модулями SPI и SCI, присутствует в составе МК семейства 68HC12/HCS12. Сначала мы кратко остановимся на информационных сетях из обычных компьютеров, рассмотрим проблемы, связанные с их организацией. Далее мы исследуем возможность создания распределенных систем на основе микроконтроллеров, изучим аппаратные средства и режимы работы специального сетевого интерфейса msCAN в составе МК 68HC12/HCS12, научимся составлять простые программы для обмена сообщениями между несколькими узлами распределенной системы управления с обменом по протоколу CAN.

Система, состоящая из некоторого количества компьютеров, объединенных локальной вычислительной сетью, имеет ряд преимуществ перед совокупностью отдельных компьютеров. Одной из основных причин, по которым целесообразно объединять независимые компьютеры в сеть, является способность совместно использовать ресурсы. Например, при создании сети компьютеров в офисе, нет необходимости оснащать каждый компьютер отдельным принтером. Принтер, связанный с информационной сетью, может использоваться всеми компьютерами этой сети. Точно так же программные ресурсы могут быть распределены между объединенными в сеть компьютерами. Тогда каждый компьютер сети может обращаться к необходимым программам, которые хранятся на жестком диске другого компьютера. В дополнение к совместному использованию программ, информационные сети позволяют быстро обмениваться данными. Наиболее ярко преимущества обмена информацией по сети демонстрирует гигантская сеть Internet. Каждый пользователь Internet имеет доступ к чрезвычайно обширному объему данных, хранящихся в миллионах компьютеров во всем мире. И в заключение, сегодняшние компьютерные сети облегчают связь между пользователями компьютеров, увеличивая производительность, эффективность работы и прибыль компании.

Существует множество различных типов компьютерных сетей. Глобальная сеть (WAN — Wide Area Network), такая, например, как Internet — это компьютерная сеть, которая охватывает большую область информационных ресурсов, включая компьютерные ресурсы многих государств, стран и целых континентов. Локальная сеть (LAN — Local Area Network) — это сеть, которая существует внутри учреждения, компании, или организации — например, сеть для вашей школы или вашей компании. Малая локальная сеть (SAN — Small Area Network) — это компьютерная сеть, созданная для небольшого офиса или для нескольких домашних компьютеров. При этом типе сети число компьютеров, связанных с сетью, обычно не превышает десяти.

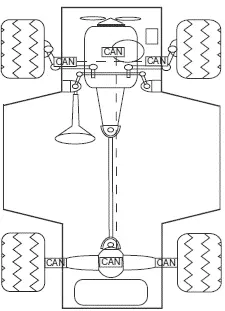

В этой главе мы рассмотрим локальные промышленные сети, которые объединяют некоторое количество встраиваемых микропроцессорных систем. Поскольку встраиваемые системы в соответствие с их назначением принято также именовать именовать контроллерами (от слова control — управлять), то один из наиболее перспективных стандартов промышленных сетей назвали CAN (Controller Area Network). Сети CAN появились в середине 1980-ых в автомобильной промышленности, когда возникла необходимость связать несколько микроконтроллеров автомобиля с целью повышения эффективность управления. На рис. 9.1. приведен пример такой системы, в которой сеть CAN объединяет контроллер системы подачи топлива, контроллер, следящий за уровнями нескольких жидкостей в агрегатах автомобиля, контроллер антиблокировки тормозов, контроллер привода каждого из четырех колес, контроллер регулятора температуры, контроллер приборной панели и навигационный контроллер. Достаточно быстро концепция CAN вышла за пределы автомобильной промышленности. Сегодня мы можем обнаружить сети CAN в звуковых системах, домашних театрах, системах связи, военных системах и в ряде бытовых приборов.

Рис. 9.1.Простая локальная контроллерная сеть для автомобиля

Все сети должны иметь протоколы — правила, по которым устанавливается связь между компонентами сети. Эти правила включают общие данные о длине, синхронизации передаваемых или получаемых битов, методах проверки правильности полученного сообщения, и способах согласования большого числа узлов сети, одновременно осуществляющих обмен информацией.
