Флаги SFTRES, SLPAK и CSWAI регистра CMCR0 используются, чтобы выбрать один из четырех режимов работы msCAN12 (нормальный, программного сброса, спящий и выключения). Мы обсудим эти режимы в следующих трех разделах. Поскольку ЦП микроконтроллера 68HC12 может работать в трех режимах (рабочем, ожидания и останова), имеются 12 возможных комбинаций режимов функционирования ЦП и модуля msCAN12. Четыре из этих 12 комбинаций не могут быть реализованы.

Когда ЦП функционирует в рабочем режиме, модуль msCAN12 может функционировать в спящем режиме, режиме программного сброса или в нормальном режиме. Режим выключения не допускается. ЦП может выбрать один из режимов msCAN12, конфигурируя три бита регистра CMCR0 следующим образом:

• Спящий режим: CSWAI = 0 или 1, SLPAK = 1 и SFTRES = 0;

• Режим программного сброса: CSWAI = 0 или 1, SLPAK = 0 и SFTRES = 1;

• Нормальный режим: CSWAI = 0 или 1, SLPAK = 0 и SFTRES = 0.

Обратите внимание, что бит SLPAK предназначен только для чтения и не может быть изменен под управлением программы. Чтобы установить или очистить бит SLPAK, Вы должны установить или очистить бит SLPRQ (бит 1) регистра CMCR0.

Когда ЦП функционирует в режиме ожидания, модуль msCAN12 может функционировать в любом из четырех режимов. Следующие конфигурации из трех битов в регистре CMCR0 используются, чтобы назначить один из нижеперечисленных режимов:

• Режим выключения: CSWAI = 1, SLPAK = 0 или 1 и SFTRES = 0 или 1,

• Спящий режим: CSWAI = 0, SLPAK = 1 и SFTRES = 0,

• Режим программного сброса: CSWAI = 0, SLPAK = 0, и SFTRES = 1,

• Нормальный режим: CSWAI = 0, SLPAK = 0 и SFTRES = 0.

И наконец, когда ЦП функционирует в режиме останова, контроллер msCAN12 может находиться только в выключенном режиме. Когда ЦП вводит режим останова, то независимо от состояния битов CSWAI, SLPAK, и SFTRES регистра CMCR0, модуль msCAN12 вынужден перейти в режим выключения. Все другие режимы для модуля msCAN12 при этом невозможны.

Спящий режим msCAN12. Когда 68HC12 не вовлечен в активный обмен информацией с другими узлами сети, а ЦП функционирует в активном режиме либо в режиме ожидания, модуль msCAN12 может находиться в спящем режиме, переводя бит SLPAK в состояние логической 1. Еще раз повторим, что бит SLPAK устанавливается или очищается, битом SLPRQ регистра CMCR0. При этом внутренний таймер модуля msCAN12 останавливается. Модуль MsCAN12 переходит в спящий режим немедленно после того, как установлен бит SLPAK. Исключение составляют два следующих случая:

• когда при установке бита SLPAK модуль msCAN12 передает данные, он переходит в спящий режим только после того, как передача данных заканчивается;

• когда модуль получает данные, когда устанавливается бит SLPAK, прием данных должен быть закончен прежде, чем модуль перейдет в спящий режим.

Модуль msCAN12 выходит из спящего режима, если происходит одно из трех следующих событий:

• выполняется команда ЦП очистить бит SPLPRQ, вызывающая сброс бита SLPAK;

• выполняется команда ЦП установить бит SFTRES;

• на шине CAN появляются данные, предназначенные для соответствующего контроллера.

Режим программного сброса msCAN12. Этот режим используется, чтобы конфигурировать модуль msCAN12 при инициализации. При этом прекращается любая активность CAN и по командам ЦП изменяется конфигурация регистров msCAN12, регистров фильтра, и регистров, управляющих синхронизацией. Обычно перед переводом в режим программного сброса, модуль должен находиться в спящем режиме. В противном случае могут возникнуть ошибки, связанные с тем, что любая передача или прием данных могут быть прерваны при переходе контроллера msCAN12 в режим сброса, как только бит SFTRES будет установлен.

Режим отключения msCAN12. Режим отключения должен использоваться только для того, чтобы полностью или временно прекратить связь по CAN. Как и в случае режима мягкого сброса, необходимо переводить msCAN12 в режим отключения из спящего режима.

Модуль входит в режим отключения либо при переходе ЦП в режим останова, либо при установке бита CSWAI, в то время как ЦП работает в режиме ожидания.

Когда модуль msCAN12 переходит в этот режим, любая передача или прием данных немедленно прерывается.

Подсистема передатчика. Как только ЦП микроконтроллера 68HC12 создаст сообщение, передатчик модуля msCAN12 должен корректно переслать его в сеть CAN. Рассмотрим структуру подсистемы передатчика.

Передающий буфер 0

Передающий буфер 1

Передающий буфер 2

Рис. 9.8.Структура буферов передачи модуля msCAN12

Как показано на рис. 9.8, передающий модуль msCAN12, содержит три 13-байтовых буфера. Все они имеют идентичную структуру данных, в которой первые четыре байта формируют идентификатор формата сообщения, следующие восемь байтов содержат фактическое сообщение, а последний байт определяет длину сообщения.

а)

б)

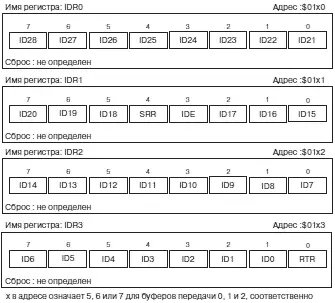

Рис. 9.9.Формат регистров идентификатора IDR0, IDR1, IDR2, и IDR3
