Стивен Барретт - Встраиваемые системы. Проектирование приложений на микроконтроллерах семейства 68HC12/HCS12 с применением языка С

• Повышенна производительность процессорного ядра. Частота тактирования центрального процессора и межмодульных магистралей МК семейства HCS12 составляет 25 МГц против 8 МГц у HC12;

• Увеличен объем резидентной памяти. Объем встроенного в МК семейства HCS12 ОЗУ достигает 12 Кб, объем Flash ПЗУ — 512 Кб. Кроме того, в составе большинства моделей МК имеется значительная область EEPROM (до 4 Кб) для хранения перепрограммируемых констант пользователя;

• Большое число интегрированных на кристалл разнообразных контроллеров последовательных интерфейсов, т.к. МК семейства предназначены для работы в качестве интеллектуальных узлов распределенных систем управления.

Семейство HCS12 объединяет ряд моделей МК с одинаковым процессорным ядром CPU HCS12. Отдельные представители семейства различаются объемом встроенной памяти и количеством и типом интегрированных на кристалл МК периферийных модулей. Однако каждый МК из семейства HCS12 имеет в своем составе следующие функциональные модули:

• Память трех типов: FLASH память программ, энергонезависимая память EEPROM для хранения изменяемых констант пользователя и статическое ОЗУ для размещения промежуточных переменных прикладной программы управления;

• Многофункциональный 16-разрядный таймер с 8 каналами IC/OC;

• Многоканальный аналого-цифровой преобразователь;

• Контроллеры последовательного обмена нескольких стандартов;

• Модуль ШИМ общего назначения, ряд моделей оснащен специализированным модулем ШИМ для управления автономными вентильными преобразователями.

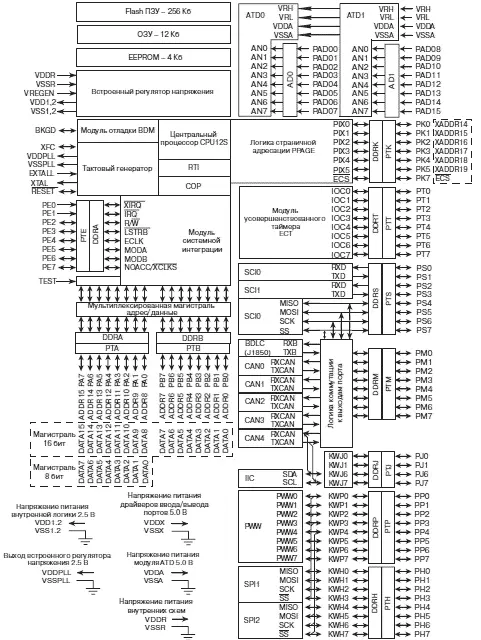

Структурная схема одного из представителей семейства HCS12 — микроконтроллера MC9S12DP256B представлена на рис. 4.4. Обратите внимание, что большая часть модулей этого МК уже рассматривалась Вами в составе МК MC68HC912B32 (рис. 4.1). Однако на кристалле MC9S12DP256B размещены уже два 8-канальных АЦП, добавлены 5 модулей контроллеров CAN и новый модуль PPAGE для аппаратной поддержки режима страничной адресации внешней памяти. Также претерпел изменения модуль таймера ECT, который стал именоваться «усовершенствованным таймером с функцией фиксации» (Enhanced Capture Timer).

Рис. 4.4.Структура микроконтроллера MC9S12DP256B

Мы надеемся, что читатель получил общее представление о МК семейства 68HC12/HCS12, и следует перейти к подробному изучению их технических особенностей. Далее на протяжении этой главы мы рассмотрим аппаратную реализацию и регистровые модели отдельных модулей в составе МК семейства 68HC12/HCS12. Также будут рассмотрены примеры программного обслуживания каждого модуля. В последующих главах мы объединим полученные навыки программирования периферии МК при создании микропроцессорных устройств различного назначения.

Микроконтроллеры семейства 68HC12/HCS12 функционируют в одном из восьми режимов, которые делят на две группы: рабочие режимы и специальные режимы. Рабочие режимы позволяют создать различную аппаратную реализацию встраиваемого контроллера, в то время как специальные режимы работы предназначены для проведения тестовых испытаний и диагностики МК в процессе производства. Поэтому инженерам по применению микроконтроллеров важно изучить лишь группу рабочих режимов.

Рис. 4.5.Режимы работы микроконтроллеров семейства 68HC12

Каждый режим из группы рабочих задает собственное распределение адресного пространства МК и конфигурацию магистралей для подключения внешней памяти. Режим работы МК назначается посредством комбинации логических сигналов на входах BKGD, MODB, MODA микроконтроллера в состоянии начального запуска МК. Состояние начального запуска именуют также состоянием сброса (Reset). Сразу после выхода из состояния сброса МК запоминает кодовую комбинацию на перечисленных входах и переходит в соответствующий режим работы. Полный перечень режимов работы МК 68HC12/HCS12 представлен на рис. 4.5. Там же указаны альтернативные функции линий портов PORT A и PORT B, которые они приобретают в каждом из режимов работы.

В большинстве проектируемых устройств Вы будете использовать МК 68HC12/HCS12 в одном из трех рабочих режимов:

• Однокристальном или автономном режиме;

• Расширенном режиме с 16-разрядной внешней шиной;

• Расширенном режиме с 8-разрядной внешней шиной.

Расширенные режимы работы предоставляют возможность подключения к МК внешней памяти и внешних периферийных ИС с использованием параллельных магистралей адреса и данных. Сигналы магистралей формируются на линиях портов PORTA и PORTB, поэтому использование соответствующих выводов МК в качестве линий ввода/вывода общего назначения в расширенных режимах работы становится невозможным.

Краткое описание рабочих режимов:

• Однокристальный режим работы (BKGD: 1, MODB: 0, MODA: 0) обеспечивает функционирование МК с использованием только внутренней памяти. Поэтому коды прикладной программы управления и ее переменные должны размещаться только во внутреннем ПЗУ и ОЗУ МК. Порты PORTA и PORTB используются в качестве обычных двунаправленных портов ввода/вывода. Подключение внешних периферийных ИС должно производиться с использованием последовательных интерфейсов или с программной поддержкой временной диаграммы обмена на линиях портов ввода/вывода.

• Расширенный режим с 16 разрядной системной шиной (BKGD: 1, MODB: 1, MODA: 1) обеспечивает функционирование МК с использованием как внутренней, так и внешней памяти. Для подключения внешней памяти предназначена 16-разрядная мультиплексированная магистраль адрес/данные ADDR15–0/DATA15–0. При этом старший байт мультиплексированной во времени магистрали ADDR15–8/DATA15–8 формируется на линиях PORTA, младший байт ADDR7–0/DATA7–0 — на линиях PORTB.

• Расширенный режим с 8 разрядной системной шиной (BKGD: 1, MODB: 0, MODA: 1) также реализует работу МК с использованием внутренней и внешней памяти. Но для подключения внешней памяти предназначены 16-разрядная магистраль адреса ADDR15–0 и 8-разрядная магистраль данных DATA7–0. Старший байт магистрали адреса ADDR15–8 выводится на PORTA, младший байт ADDR7–0 — на PORTB. Двунаправленная 8-разрядная магистраль данных DATA7–0 использует линии порта PORTA в мультиплексированном со старшими разрядами магистрали адреса режиме. В обоих расширенных режимах некоторые линии порта PORTE используются для передачи сигналов управления обменом по шине.
