2. С какой целью Вам может понадобиться тактировать МК на с иной, отличной от f BUS = 8 МГц частотой?
Ответ: Энергия потребления МК в процессе работы пропорциональна частоте тактирования. Поэтому снижение частоты тактирования целесообразно с точки зрения уменьшения энергетических потерь. Ряд применений, связанных с электромеханическими нагрузками, не требует предельного быстродействия МК, поэтому частота тактирования может быть снижена.
3. Подсистема входного захвата зафиксировала два различных события в моменты времени, соответствующие кодам $0105 и $EC20 счетчика временной базы. Чему равен интервал времени между этими событиями? Интервал следует указать в единицах счета счетчика, число должно быть представлено в десятичном коде.
Ответ: $EC20 – $0105 = $EB1B = 60187 тактов счетчика
4. Если в предыдущем примере частота на входе программируемого делителя составляет 2 МГц, и биты PR2…PR0 регистра TMSK2 установлены в 000, то каков интервал времени между событиями в мс?
Ответ: Интервал составляет: 60187 1/(2МГц) = 30093,5 мс.
5. Повторите расчет предыдущего вопроса, но при измененных значениях битов PR2…PR0 = 100.
Ответ: В предыдущем случае коэффициент деления программируемого делителя был равен 1. При указанных в данном примере значениях битов PR2…PR0 коэффициент деления составляет 16. Следовательно, интервал времени между событиями составит 30093,5 мс × 16 = 481496 мс.
6. Назовите три основных режима работы модуля таймера TIM?
Ответ: режим входного захвата IC, режим выходного сравнения OC и режим счетчика внешних событий PA.
7. Почему необходимо следить за флагом переполнения счетчика временной базы?
Ответ: При использовании модуля таймера для измерения временных интервалов необходимо знать, сколько раз в процессе измерения переполнился счетчик. В противном случае подсчитанный код будет неверным.
8. Почему разработчик должен быть крайне осторожен при обнулении счетчика временной базы таймера?
Ответ: Сама по себе операция обнуления не представляет сложности. Однако к работающему счетчику временной базы могут быть «привязаны» другие каналы IC/OC. И изменение естественного порядка счета счетчика может привести к неправильной работе этих каналов. Поскольку каналов в модуле таймера восемь, то достаточно трудно предугадать все возможные комбинации их функционирования в реальной задаче. Поэтому во избежание сбоев в работе целесообразно отказаться от обнуления счетчика временной базы.
4.14.3. Регистры для управления счетчиком временной базы
В данном параграфе мы рассмотрим регистры специальных функций модуля таймера, которые используются для управления и определения текущего состояния счетчика временной базы.
Регистр управления модулем таймера TSCR (Timer System Control Register) располагается в памяти МК по адресу $0086. Формат регистра представлен на рис. 4.30. Старший бит регистра TEN разрешает (при TEN=1) или запрещает (при TEN=0) функционирование модуля таймера. Этот бит используется разработчиками для включения или отключения модуля таймера в процессе работы устройства. Отключение модуля полезно с точки зрения снижения потребления энергии, если функции таймера не используются в алгоритме управления. Обратите внимание, что после сброса МК модуль таймера выключен, т.к. бит TEN автоматически устанавливается в 0 в состоянии сброса МК.

Рис. 4.30. Формат регистра TCSR
Бит TFFCA управляет механизмом сброса флагов событий модуля таймера. К этим флагам относятся флаг переполнения таймера TOF, флаги событий в каналах захвата/сравнения IC/OC и флаг переполнения счетчика внешних событий. Если бит TFFCA установлен в 0, то для сброса перечисленных флагов следует использовать обычную процедуру, когда в бит установленного флага под управлением программы записывается 1 (см. раздел 4.14.2, флаг переполнения счетчика). Попытка записи 0 в бит установленного флага оставит флаг без изменения. Если бит TFFCA установлен в 1, то вводится в действие дополнительный механизм сброса рассматриваемых флагов событий:
• Флаг переполнения счетчика временной базы TOF в регистре TFLG2 будет сброшен автоматически при выполнении операции чтения регистра текущего кода счетчика TCNT;
• Флаг события канала захвата/сравнения CnF (n — номер канала) в регистре TFLG1 будет сброшен автоматически при выполнении операции чтения или записи в регистр данных этого канала;
• Флаги PAONF и PAIF счетчика внешних событий в регистре PAFLG будут сброшены автоматически при чтении или записи в регистр PACNT.
Приведенный ниже программный фрагмент демонстрирует код для разрешения работы модуля таймера.
/*-----------------------------------------------------------------*/
/* MAIN PROGRAMM */
/*-----------------------------------------------------------------*/
#include <912b32.h>
void main(void) {
unsigned char TSCR_MASK = 0x80; /*разрешение работы модуля таймера*/
TSCR = TSCR_MASK;
}
/*------------------------------------------------------------------*/
Если работа модуля таймера разрешена, то счетчик временной базы изменяет свое состояние в порядке естественного счета. Число разрядов счетчика временной базы равно 16, поэтому коэффициент счета счетчика составляет 2 16. Изменение коэффициента счета не предусмотрено. Счетчик временной базы не возможно остановить, однако его состояние в любой момент времени может быть считано под управлением программы из регистра текущего состояния TCNT (Timer CouNTer register). Регистр TCNT — 16 разрядный, в памяти МК он занимает две ячейки. По адресу $0084 располагается старший байт регистра TCNTH, по адресу $0085 — младший байт регистра TCNTL. Формат регистра представлен на рис. 4.31.

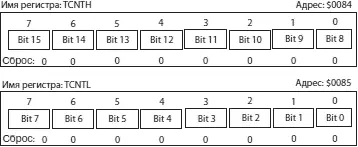

Рис. 4.31.Формат регистра TCNT
Считывание регистра текущего состояния счетчика временной базы следует производить только в 16 разрядном формате, поскольку побайтное чтение может дать неверный результат. Дело в том, что счетчик временной базы может тактироваться максимальной частотой, которая равна f BUS . Каждая операция чтения занимает несколько тактов f BUS , следовательно, две последовательных операции чтения приведут к тому, что старший и младший байты счетчика будут считаны при разных состояниях этого счетчика и вместе составят неверное его состояние (если режим «чтение на лету» не задействован). Приведенный ниже программный фрагмент демонстрирует, как правильно считать состояние счетчика с использованием двухбайтовых переменных.
