1. Устанавливается флаг события канала CnF. Обратите внимание, события входного захвата и выходного сравнения отмечаются одним и тем же флагом. Это флаг события канала CnF. Смысловое значение флага (IC или OC) определяется ранее выбранным в процессе инициализации режимом работы канала. Флаг CnF «сообщает» основной программе о том, что событие выходного сравнения произошло, и в регистр данных канала TCn следует записать новое значение кода для сравнения.
2. Если прерывания по флагу события CnF разрешены (бит CnI установлен), то генерируется запрос на прерывание.
3. Формирователь уровня генерирует на выводе канала IOSn предварительно заданный логический уровень. Формирователь уровня в процессе инициализации может быть программно настроен на один из четырех режимов работы:
• Установка вывода в 1;
• Установка вывода в 0;
• Инвертирование уровня сигнала на выводе;
• Соответствующий вывод МК не подключен к каналу выходного сравнения и является выводом порта T.
OMn: OLn | Режим формирователя уровня |
---|---|
00 | Выход формирователя не соединен с выводом IOSn |
01 | Инвертирует сигнал на выходе |
10 | Устанавливает выход в 0 |
11 | Устанавливает выход в 1 |
Рис. 4.37. Выбор режима работы формирователя уровня
Для настройки формирователя уровня каждого канала на один из трех перечисленных режимов работы используются биты OMn:OLn в регистрах TCTL1 ($0088) и TCTL2 ($0089). Формат этих регистров представлен на рис. 4.36. Таблица рис. 4.37 устанавливает соответствие между режимом работы формирователя уровня и кодом инициализации в разрядах OMn:OLn.
Рассмотрим последовательность действий, которая должна быть реализована для генерации средствами подсистемы выходного сравнения «отрицательного» импульса заданной длительности. Под «отрицательным» импульсом мы будем понимать низкий логический уровень сигнала с последующим его изменением на высокий логический уровень.
1. Управляющая программа считывает текущее состояние счетчика временной базы из двухбайтового регистра TCNT.
2. Управляющая программа устанавливает выход используемого канала в 0.
3. Управляющая программа вычисляет длительность временного интервала, в течение которого на выходе должен удерживаться низкий логический уровень. Обратите внимание, полученная длительность временного интервала должна быть представлена в числе периодов тактирования счетчика временной базы.
4. Управляющая программа производит сложение ранее считанного кода счетчика и полученного кода длительности временного интервала. Полученное значение записывается в регистр данных канала выходного сравнения.
5. Управляющая программа задает режим работы формирователя уровня канала. Целесообразно выбрать режим установки выхода в 1, для чего необходимо записать в разряды OMn:OLn регистров TCTL1: TCTL2 комбинацию 11 (см. рис. 4.37).
6. Когда значение кода регистра данных совпадет с кодом счетчика временной базы, на выходе канала выходного сравнения автоматически, без участия программ установится 1.
До настоящего параграфа мы рассматривали все восемь каналов модуля таймера TIM, как полностью идентичные. Однако на самом деле полностью идентичными, работающими или в режиме входного захвата или в режиме выходного сравнения, являются лишь каналы 0…6. Канал 7 в режиме выходного сравнения обладает дополнительными возможностями. При этом рассмотренные режимы захвата/сравнения, совпадающие с режимами каналов 0…6, при соответствующей инициализации им полностью поддерживаются.
Если канал 7 находится в режиме выходного сравнения и его дополнительная функция разрешена, то в момент события в канале 7 устанавливается в назначенное состояние не только выход канала 7, но и любая комбинация выходов каналов 0…6. При этом выбранные для принудительной установки каналы также должны работать в режиме выходного сравнения. Два регистра специальных функций OC7M и OC7D используются для управления режимом принудительной установки по событию в канале 7. Каждый из битов регистра OC7M разрешает (при OC7Mn = 1) режим принудительной установки для одноименного (с номером n) канала. Соответствующий бит в регистре OC7D задает значение, которое должно быть установлено на выходе канала в момент принудительной установки. Например, если в регистре OC7M записан двоичный код 10110001, а в регистре OC7D – 01010101, то с каналом 7 в режиме принудительной установки будут связаны каналы 0, 4, 5. Тогда в момент события выходного сравнения на выходе канала 0 установится 1, на выходе канала 4 установится также 1, на выходе канала 5 установится 0 и на выходе канала 7 — тоже 0. На остальные каналы событие выходного сравнения в канале 7 влияния не окажет.
Свойство принудительной установки позволяет два раза за период работы счетчика временной базы изменять состояние на выходах каналов 0…6. Один раз по собственному событию выходного сравнения канала, второй раз — по событию в канале 7.
В данном разделе мы рассмотрим регистры специальных функций, которые используются для управления режимами работы универсальных каналов захвата/сравнения. Формат регистров управления счетчиком временной базы в составе модуля таймера был рассмотрены ранее.
Регистр режимов каналов захвата/сравнения TIOS (Timer Input capture/Output compare Register) располагается в памяти МК по адресу $0080. Формат регистра представлен на рис. 4.38. Каждый из битов регистра IOSn определяет режим работы канала с номером n. Если бит установлен в 1, то канал работает в режиме выходного сравнения. Если бит равен 0, то канал настроен на режим входного захвата.

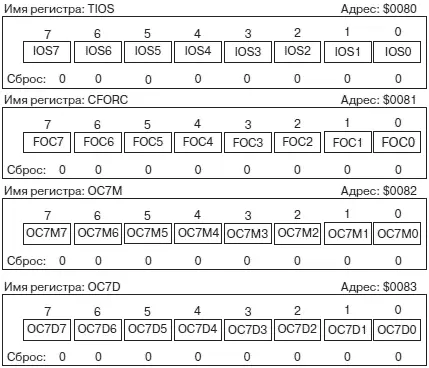

Рис. 4.38. Формат дополнительных регистров управления таймером: TIOS, CFORC, OC7M, OC7D
Регистр принудительного события выходного сравнения CFORC (Timer Compare Force Register) располагается в памяти МК по адресу $0081. Формат регистра представлен на рис. 4.38. Установка бита FOCn в 1 немедленно вызывает событие выходного сравнения в канале с номером n, независимо от текущего состояния счетчика временной базы и регистра данных канала. Функция принудительной установки очень удобна для задания начального уровня выхода канала выходного сравнения.
Регистр разрешения работы под управлением канала 7 OC7M (Timer Output Compare 7 Mask Register) располагается в памяти МК по адресу $0082. Формат регистра представлен на рис. 4.38. Каждый из битов регистра OC7M разрешает (при OC7Mn = 1) режим принудительной установки для одноименного (с номером n) канала по событию в канале выходного сравнения 7. Если бит OC7Mn = 0, то канал с номером n работает в автономном режиме.
