Е. Всяких - Практика и проблематика моделирования бизнес-процессов

В настоящее время на рынке программного обеспечения есть большое количество продуктов, предназначенных для моделирования деятельности предприятия, в основу каждого из них заложена определенная методология.

В целом выделяют два подхода к моделированию.

Структурно-алгоритмический – основными строительными блоками модели при использовании данного подхода являются функции (процедуры). Модель представляет собой выстроенную последовательность функций, при этом имеется возможность их декомпозиции на составные части; на вход каждой функции поступают некоторые данные, на выходе имеются определенные результаты ее выполнения, показывается ресурсное окружение функции – люди, информационные системы, регламенты.

К этому блоку относится методология IDEF; инструментом, реализующим данную методологию, является BPWin.

Объектно-ориентированный подход предполагает использование объектов – сущностей, обладающих идентичностью, состоянием и поведением. Модель в данном случае представляет собой всестороннее описание объекта исследования – кроме описания собственно бизнес-процесса, в ней содержится описание: организационной структуры предприятия, структуры информационных систем, операционных и регламентирующих документов. При моделировании в соответствии с объектно-ориентированным подходом создается единая база данных объектов модели, благодаря этому появляется возможность отслеживания взаимосвязей между объектами и безызбыточности построенной модели.

Методологии, поддерживающие объектно-ориентированный принцип: методология Aris (группа продуктов IDS Sheer «Aris») и методология UML (продукт Rational Rose). Методология UML в основном ориентирована на разработку программного обеспечения, Aris используется для описания бизнес-процессов предприятия.

Aris в том числе предоставляет возможность оценки процессов по заданным параметрам, например с точки зрения времени и стоимости их выполнения.

При моделировании деятельности организации в случае обоснования необходимости возможна интеграция нескольких систем, в этом случае в их состав должны входить соответствующие механизмы экспорта/импорта.

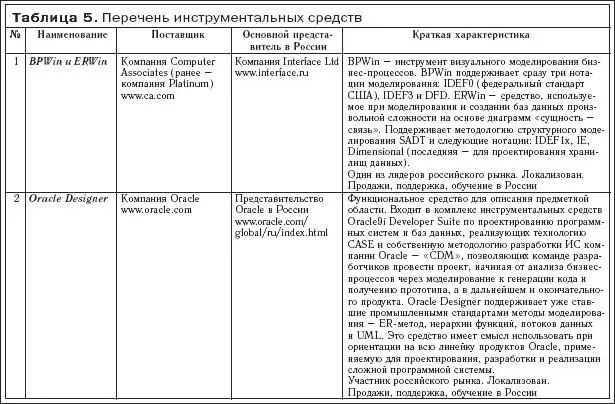

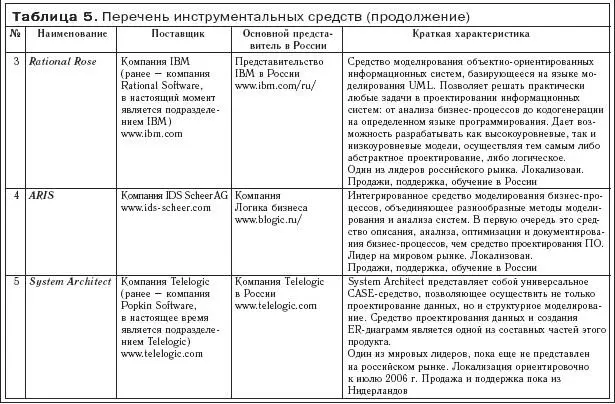

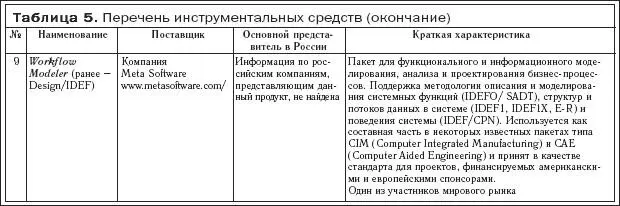

В России для моделирования и анализа бизнес-процессов достаточно широко используются следующие средства моделирования: Rational Rose, Oracle Designer, AllFusion Process Modeler (BPWin) и AllFusion ERwin Data Modeler (ERWin), ARIS, Power Designer. За рубежом, помимо упомянутых, активно используются такие средства, как System Architect, Ithink Analyst, ReThink и др. В табл. 5 представлен перечень инструментальных средств, участвующих в рассмотрении. Приведенная информация включает:

♦наименование инструментального средства;

♦данные о поставщике и представителе в России;

♦краткую характеристику инструментального средства.

Выделим основные критерии, позволяющие из представленных средств моделирования выбрать те, применение которых в России могло бы с большей вероятностью себя оправдать. Такими критериями являются:

♦ устойчивое положение продукта на рынке (срок его существования, программа развития продукта, система отчетов о проблемах, совокупность применений и др.);

♦ распространенность продукта (количество проданных лицензий, наличие, размер и уровень деятельности пользовательской группы);

♦ доступность поддержки поставщика. Такие услуги могут включать телефонную «горячую линию», техническую и консультационную поддержку через представителя поставщика в России;

♦ доступность обучения. Обучение может проводиться на территории представителя поставщика в России, пользователя или где-либо в другом месте;

♦ доступность материалов по продукту. Они могут включать компьютерные учебные материалы, учебные пособия, книги, статьи, информацию в Интернете, демоверсии.

Из приведенного в таблице списка инструментальных средств для более подробного анализа выделим те программные продукты, которые удовлетворяют указанным критериям. В этом случае в рамки нашего дальнейшего рассмотрения попадают BPWIn/ERWin, Oracle Designer, Rational Rose, Power Designer, ARIS, по которым ниже представлено более подробное описание.

BPWin и ERWin компании СотрШвгAssociates. Computer Associates International, Inc. (CA) входит в пятерку ведущих производителей программного обеспечения, предлагая средства моделирования, резервного копирования, управления инфраструктурой предприятия (сетями, серверами и т. д.), информационной безопасности, business intelligence и т. д. Пакет BPWin основан на методологии IDEF и предназначен для функционального моделирования и анализа деятельности предприятия. Методология IDEF, являющаяся официальным федеральным стандартом США, представляет собой совокупность методов, правил и процедур, предназначенных для построения функциональной модели объекта какой-либо предметной области. Функциональная модель IDEF0 отображает функциональную структуру объекта, то есть производимые им действия и связи между этими действиями.

Возможности BPwin:

♦поддерживает сразу три стандартные нотации – IDEF0 (функциональное моделирование), DFD (моделирование потоков данных) и IDEF3 (моделирование потоков работ). Эти три основных ракурса позволяют описывать предметную область наиболее комплексно;

♦позволяет оптимизировать процедуры в компании;

♦полностью поддерживает методы расчета себестоимости по объему хозяйственной деятельности (функционально-стоимостной анализ, ABC);

♦позволяет облегчить сертификацию на соответствие стандартам качества ISO9000;

♦интегрирован с ERwin (для моделирования БД), Paradigm Plus (для моделирования компонентов ПО) и др.;

♦интегрирован со средством имитационного моделирования Arena;

♦содержит собственный генератор отчетов;

♦позволяет эффективно манипулировать моделями – сливать и расщеплять их;

♦имеет широкий набор средств документирования моделей, проектов.

Пакет ERWin – это средство концептуального моделирования БД. Используется при моделировании и создании баз данных произвольной сложности на основе диаграмм «сущность – связь». В настоящее время ERWin является наиболее популярным пакетом моделирования данных благодаря поддержке широкого спектра СУБД самых различных классов. Возможности ERWin:
