М. Сидоров - ВСТУП ДО ІНЖЕНЕРІЇ ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ

Реінженерія (reengineering) - це метол зміни програмного за­безпечення шляхом використання методів прямої інженерії на ос­нові відновленої (за допомогою оберненої інженерії) проектної ін­формації. До того ж, реінженерія веде до зміни системних і функ­ціональних вимог програмного забезпечення і є методом ного пе­реробки.

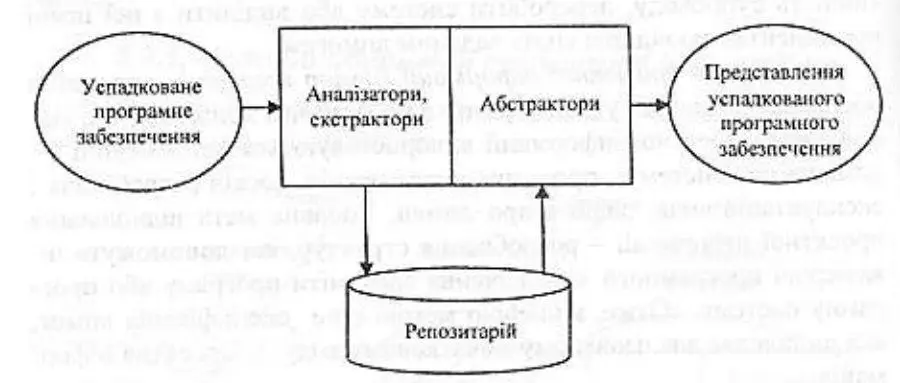

Усі інструменти оберненої інженерії утворюють інтегроване се­редовище - Computer Aided Reverse Software Environment (CARSE). Загальну архітектуру середовища зображено на рис. 5.7.

Рис. 5.7. Архітектура інструментів оберненої інженерії

Емпіричні методи досліджень відіграють «впливову» роль в ін­женерії програмного забезпечення і їх застосування складають од­ну з інженерій - емпіричну інженерію програмного забезпечення.

На відміну від прямої та оберненої інженерії мста емпіричної інженерії - не розробка або переробка програмного забезпечення, а здобуття знань про програмне забезпечення. Тому її основу складають два кола методів та засобів. Перше пов'язане із збиранням інформації щодо властивостей програмного забезпечення. Переваж­но це робиться шляхом застосування вимірювань. Друге складають методи та засоби обробки нагромадженої інформації і здобуття знань стосовно програмного забезпечення, що досліджується.

Головним методом досліджень програмного забезпечення є вимірювання. Для контролю процесів, продуктів та ресурсі в життєвого циклу програмного забезпечення слід використовувати величини характеризуючи їх властивості, що називаються метриками.

Величина - це певна властивість предмета, з якою можна зіста­вити значення. Для синтезу величини варто визначити властивість (семантику величини), систему значень (шкалу) та спосіб зістав­лення значень з величиною.

У теорії вимірювання виділяють три основні шкали вимірювань - номінальну, порядкову і кількісну. Номінальна (класифікаційна) шкала включає значення, що проявляє себе лише у відношенні еквівалентності або може бути зіставлена з властивістю предмета (не упорядкованих один стосовно іншого). Наприклад, можна зістави­ти з вихідним текстом програми величину «мова програмування», значенням якої може бути назва однієї з мов (наприклад, «С», «С++», «Pascal», «Java» тощо). Такий же тип має шкала класифі­кування призначення модулів програмного забезпечення (наприк­лад, «Бази даних», «Математичні пакети», «Операційні системи» тощо). До номінальних величин застосовується тільки операція пе­ревірки на еквівалентність. Порядкова (ординальна) шкала спосте­рігає за упорядкуванням одного значення стосовно іншого, до яких належать операції порівняння. Порядкову пікапу можна задати для більшості експертних оцінок, наприклад, оцінювання читабельнос­ті тексту програм - «незадовільно», «задовільно», «добре», «від­мінно» або для оцінювання рівня інкапсуляції програмних компо­нентів - «лексичний», «операторний», «процедурний», «класний», «модульний». Кількісна шкала включає в себе значення, що про­явили себе стосовно еквівалентності, порядку і адекватності. Такі величини дають змогу виковувати адекватні і мультиплікативні операції над значеннями (віднімання, множення, ділення). До них належать, наприклад, такі кількість рядків коду, складання коментарю, оцінювання трудозатрат на створення коду.

Очевидно, що велику цінність являють собою кількісні (адитив­ні) величини, оскільки вони не тільки відображають властивість програмного забезпечення, які можна використовувати для оброб­ки і аналізу, а й мають більш повиний набір операцій над значення­ми. Однак для використання величини з більш високою інкалою вимірювань слід мати достатні знання про характер відношень між цими значеннями.

Як правило, значущу шкалу вдається досить просто задати для величин, маючи вузький, добре інтерпретований зміст. Очевидно, що перехід від номінальної шкали до порядкової і від порядкової до кількісної потребує підвищення знань про характер відношень між значеннями величин. Ці знання мають імперичну природу і з'являються шляхом досвідченого виявлення залежно від значення.

Отримане значення величини, виявлене стосовно еквівалентно­сті, зводиться до завдання класифікації стану об'єкта вимірювання, що визначається сукупністю ознак, значення яких дають змогу іден­тифікувати кожен стан. Наприклад, під час визначення мови програмування, яку використано для написання програмного модуля («с», «cpp», «h», «pas», «ada», «htm»). Як датчик ознаки має висту­пати прилад, що виділяє розширення з імені файла. Вирішальний пристрій має реалізувати виявлення значень на основі правил виду: «іf», «розширення» = «.pas» or «.dpr», zen значення = «Pascal». Для тримання значення номінальної величини достатньо, щоб вибрані ознаки також мали властивості еквівалентності.

Для величин, які виявили себе стосовно адитивності, значення дорівнює числовій оцінці сумарної виміряної величини Nx e , що ви­никла в результаті складання порівнюваних однорідних величин, і має дорівнювати сумі числових оцінок цих порівнюваних, а сума іменованих чисел x Njвідображає порівняння, що повинне дорівню­вати іменному числу x Neвідображаючи сумарну величину:

; ,

тоді

і q x = q xі при будь-якому i ,

де q x - значення величини, що має числове значення 1.

Наявність властивості адитивності у величині дає змогу використовувати для визначення значення міру, яка забезпечує відновлюваність величини заданого розміру.

Оскільки тексти програм мають дискретну природу, то для виз­начення значень адитивності величини необхідно мати одиничну міру, що дорівнює кванту величини і пристрій для додавання міри та рахунку квантів. Наприклад, під час вимірювання довжини прог­рами, як кількісна міра може вважатися рядок, а як вимірювальний пристрій - сканер тексту, підраховуючи кількість рядків,

У випадку номінальних і порядкових величин значення виявля­ється певною функцією від показників, які також є величинами:

,
