М. Сидоров - ВСТУП ДО ІНЖЕНЕРІЇ ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ

- квадрат 2 - розробляється прототип, ідентифікуються і вирі­шуються ризики - визначення вимог і специфікацій для найбільш потенційно небезпечних частин уявної системи задля виконання оцінювання і визначення ступеня ризику; розділення на окремі час­тини відповідно до ступенів ризику;

- квадрат 3 — розробляється продукт;

- квадрат 4- планується така фаза: застосування Інформації, що належить до фази розробки продукту на наступному рівні, до планування на наступному кроці фази проекту.

Таким чином, у відповідному квадраті відбуваються такі дії: планування, прототипування, конструювання, оцінювання замов­ником і планування наступних дій.

Вертикальна вісь показує накопичувану вартість, а горизон­тальна - прогрес у розробці продукту.

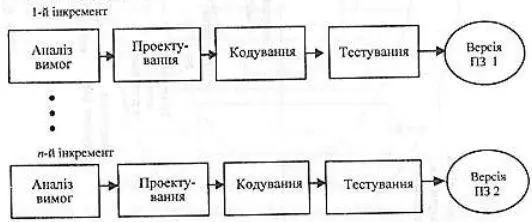

Інкрементна модель забезпечує процеси побудови версії програм­ного забезпечення, що розробляється (рис 6.6). Модель об'єднує кас­кадну модель з ітераційним підходом до розробки програмного за­безпечення, Інкрементна модель може комбінуватися з іншими.

Рис. 6.6. Інкрементна модель

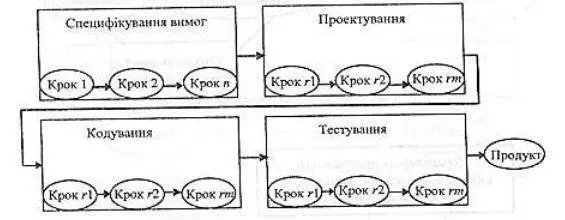

Покрокова модель припускає визначення пріоритетних функцій розробки програмного забезпечення у відповідній фазі життєвого циклу. Відповідно до певних пріоритетів визначається кількість кроків і кожна фаза реалізується покроково (рис. 6-7). Після вико­нання кроку виходить програмний продукт, який передається замов­никові для експерименту і перевірки.

Модель швидкої розробки (рис. 6.8) введена у використання фір­мою IBM. Суть моделі полягає в такому:

- користувач програмного забезпечення бере участь у всіх фазах життєвого циклу;

- скорочується час переходу від вимог до створення повного програмного забезпечення за рахунок використання відповідних інструментальних засобів і повторного використання.

Рис. 6.7. Покрокова модель

Рис. 6.8. Модель швидкої розробки

Модель прототипування забезпечує створення програмного за­безпечення у двох примірниках. Перший примірник називається прототипом і використовується для вимог. Після того, як вимоги узгоджені, прототип викидається і програмне забезпечення ство­рюється наново (рис. 6.9) . Гасло моделі "давайте будувати двічі»,

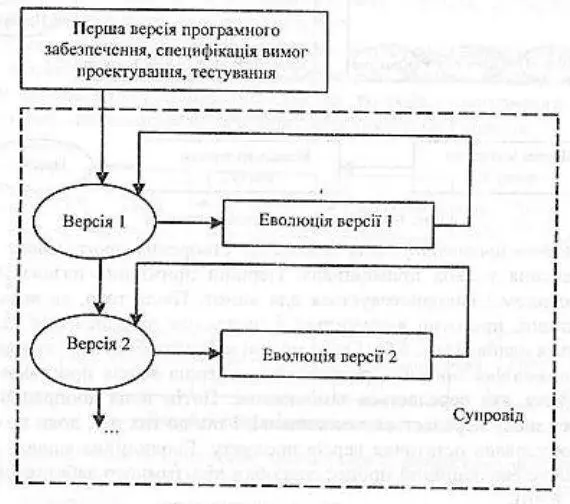

Еволюційна модель - розробляється перша версія програмного продукту, яка передасться замовникові. Потім вона доопрацьову­ється і знову передасться замовникові, І так до тих пір, доки не бу­де побудована остаточна версія продукту. Еволюційна модель за­безпечує еволюційний процес розробки програмного забезпечення (рис 6 . 10),

Рис. 6.9. Модель прототипування.

Рис. 6.10. Еволюційна моделі.

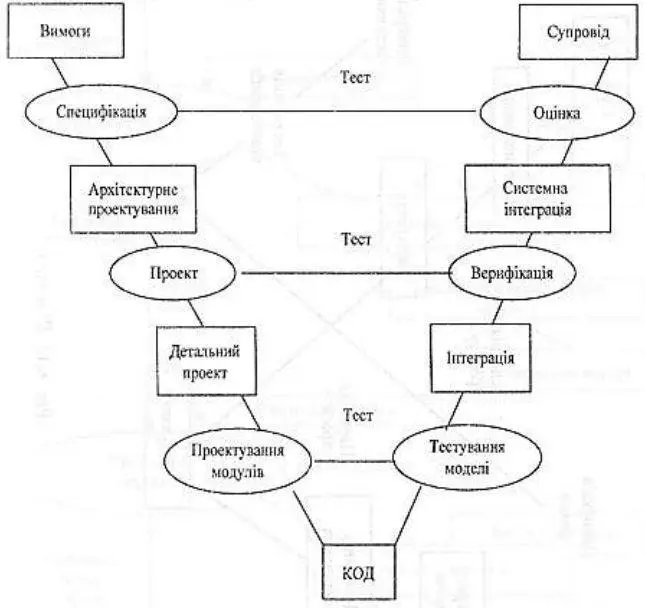

V-модель життєвого циклу була введена для ідентифікації дій, пов'язаних з тестуванням на всіх стадіях розробки програмного продукту. Лівий бік моделі (рис. 6.11) містить традиційні фази кас­кадної моделі, проте окрім робочого продукту виробляється відпо­відний тест. Правий бік моделі пов'язаний з інтеграцією і тесту­ванням.

Рис. 6 . 11. V - модель

W-модель життєвого циклу є модифікацією V-моделі і реалізує метод, відповідно до якого результат кожної фази перевіряється на коректність, змістовність і завершеність (рис. 6. 12). Суть моделі полягає у проведенні аудиту, перегляданні і тестуванні робочих продуктів, які здійснюються паралельно з виконанням фаз.

Рис. 6 .12 .W - модель

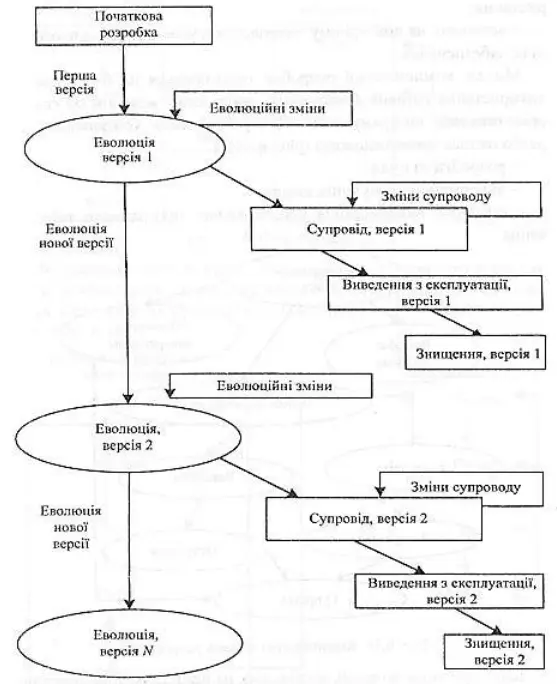

Стадійна модель життєвого циклу. Ця модель є модифікацією еволюційної моделі (рис, 6.13). Суть її полягає в розгляді супрово­ду розробленого програмного продукту як процесу розробки.

Рис. 6 . 13. Стадійна модель

Моделі, орієнтовані на використаних готових компонентів. Розрізняють дві групи моделей:

- засновані на застосуванні компонентів багатократного використання;

- засновані на повторному використанні успадкованого програм­ного забезпечення.

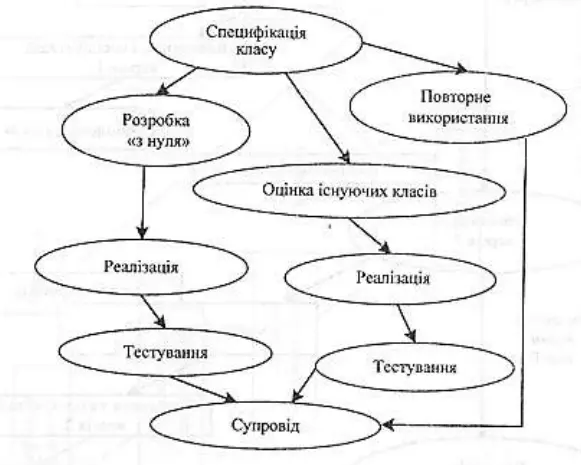

Моделі компонентної розробки орієнтуються на багатократне використання готових компонентів, наприклад, методом об 'ектно-оріентованого програмування. Для розроблення компонентів пе­редбачається три можливості (рис. 6.14):

- розробка «з нуля»;

- використання існуючих класів;

- повторне використання успадкованого програмного забезпе­чення.

Рис. 6.14. Компонентна модель розробки

Існує три типи моделей, заснованих на повторному використан­ні; швидка, ітеративна і повна.

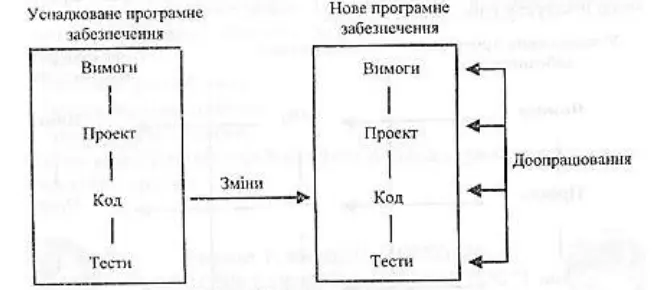

Швидка модель передбачає розробку шляхом зміни коду успад­кованого програмного продукту з подальшою зміною інших робо­чих продуктів фаз життєвого циклу (рис. 6.15).

Рис. 6.15. Швидка модель

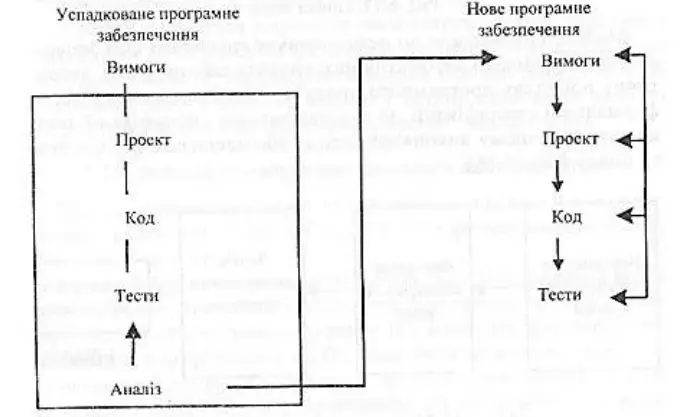

Ітеративна модель припускає аналіз успадкованого програм­ного забезпечення і побудову нового продукту шляхом послідо­вних змін робочих продуктів успадкованого програмного проду­кту (рис. 6.16).

Рис. 6.16. Ітеративна модель

Повна модель передбачає побудову на основі успадкованого програмного продукту репозитарія повторно використовуваних компонентів і потім створення з його допомогою нового програм­ного продукту (рис. 6.17).

Ряс. 6.17. Повна модель

Моделі, орієнтовані на автоматичне виконання фаз життє­вого циклу. Моделі автоматичного синтезу забезпечують автома­тичну побудову програмного продукту шляхом переходу від не­формальної специфікації до формалізованої специфікації завдя­ки автоматичному виконанню однієї або декількох фаз життєво­го циклу (рис. 6.18).
