При необходимости более подробную информацию о русской семафорной азбуке и сигнализации флажками или руками Международного свода сигналов, а также о порядке и правилах их использования можно найти в специализированной литературе.

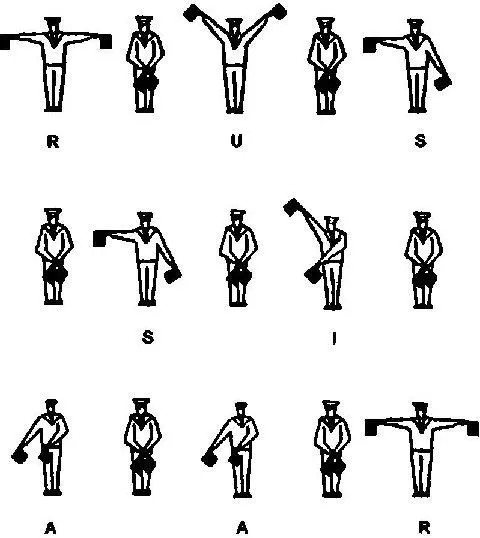

Рис. 4.1 °Cообщение RUSSIA, сформированное с помощью сигнализации флажками или руками Международного свода сигналов

В середине XIX столетия талантливый американец Сэмюэль Морзе (Samuel Morse, 1791–1872) изобрел одну из самых известных систем кодирования сигналов, которая используется и в наше время. Эго так называемая азбука Морзе, или просто морзянка, в которой отправляемые сообщения кодируются специальным кодом из точек и тире. Довольно часто азбуку Морзе называют телеграфной азбукой, или знаками Морзе.

Основу азбуки Морзе составляют различные сочетания или комбинации точек и тире. При этом С. Морзе придумал специальную кодовую таблицу, в которой каждой букве алфавита и цифре от 0 до 9 соответствовала своя, строго определенная комбинация точек и тире. Так, например, комбинация из одной точки и одного тире соответствовала букве «а» английского алфавита, а три тире обозначали букву «о».

Первоначально эта азбука применялась для передачи сообщений с помощью электрического телеграфа, в котором короткие импульсы, обозначавшие точки, и более длительные импульсы, обозначавшие тире, формировались нажатием специального выключателя.

Впоследствии азбука Морзе стала использоваться в системах световой и звуковой сигнализации, а также в радиотелеграфной и радиотелефонной связи. Так, например, точки и тире в виде коротких и более длительных вспышек света применяются при осуществлении связи с помощью сигнальных ламп и прожекторов. В семафорной азбуке для обозначения точек и тире используются специальные сигналы.

Азбука Морзе применяется и для передачи сообщений при осуществлении радиосвязи. Радиостанции всего мира могут работать в так называемом телеграфном режиме, когда точки и тире формируются в виде радиоимпульсов с помощью телеграфного ключа.

В настоящее время существуют варианты азбуки Морзе как для русского, так и для других языков. Помимо этого, широко используется так называемый международный код Морзе, порядок использования которого определен правилами Международного свода сигналов. Обозначение букв русского и английского алфавитов, а также цифр, некоторых флагов и служебных знаков с использованием азбуки Морзе приведено в приложении.

В качестве примера формирования сообщения азбукой Морзе с помощью букв русского алфавита можно закодировать название столицы Российской Федерации города Москва При передаче слова МОСКВА последовательность точек и тире будет выглядеть так, как показано на рис. 4.11.

В качестве примера формирования сообщения с помощью азбуки Морзе Международного свода сигналов можно закодировать название нашей страны России. При передаче слова RUSSIA последовательность точек и тире будет выглядеть так, как показано на рис. 4.12.

Рис. 4.11 Сообщение МОСКВА, сформированное с помощью сигналов азбуки Морзе для букв русского алфавита

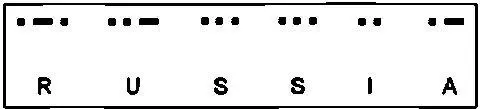

Рис. 4.12 Сообщение RUSSIA сформированное с помощью сигналов азбуки Морзе Международного свода сигналов

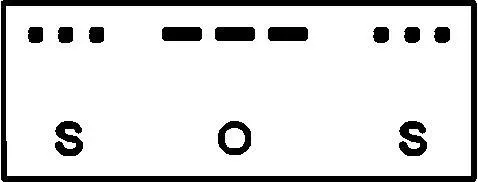

Необходимо отметить, что самым известным сигналом азбуки Морзе является сигнал SOS (по-русски он звучит как СОС), который составляют три точки, три тире и вновь три точки (рис. 4.13).

Рис. 4.13 Сообщение SOS. сигналов азбуки Морзе

Этот сигнал бедствия передают корабли, самолеты и даже отдельные люди при авариях, катастрофах и в других случаях, когда требуется неотложная помощь. Любое судно или самолет, получивший такой сигнал, должен немедленно поспешить на помощь терпящим бедствие и сообщить о принятом сигнале компетентным органам.

Осуществление связи с помощью азбуки Морзе имеет ряд характерных особенностей. Так, например, при передаче точек и тире их длительность, а также длительность пауз должны находиться в определенном соотношении. При этом точка должна соответствовать одной единице времени, а тире — трем единицам времени, то есть тире должно быть в три раза длиннее, чем точка Пауза между точками и тире, то есть промежуток времени между любыми двумя элементами, составляющими знак (букву или цифру), должна составлять одну единицу времени. Помимо этого, длительность паузы между двумя знаками (буквами или цифрами или буквой и цифрой) должна составлять три единицы, а между двумя словами, группами цифр или словом и группой цифр — пять единиц.

Обычно в системах световой и звуковой сигнализации, а также в радиотелеграфных системах связи используется международный код Морзе. Так, например, в соответствии с правилами Международного свода сигналов при осуществлении связи с помощью световой сигнализации знаками азбуки Морзе обозначаются буквы и цифры, которые передаются в отдельности или в сочетаниях. При этом длительность точек, тире и промежутков между ними должна быть выбрана такой, чтобы соблюдались определенные соотношения, которые незначительно отличаются от приведенных выше. Так, например, длительность точки принимается за единицу, а длительность тире должна быть равна трем единицам. Промежуток времени между любыми двумя элементами, составляющими знак (букву или цифру), должен быть равен одной единице, промежуток между двумя знаками — трем единицам, а между двумя словами или группами — семи единицам.

Необходимо отметить, что при передаче знаков Морзе средствами световой и звуковой сигнализации можно допускать сокращение длительности точек по сравнению с длительностью тире, если это облегчит их распознавание. Стандартная скорость сигнализации световыми средствами составляет 40 букв в минуту.

Следует помнить, что передача сигналов азбуки Морзе с применением различных звукоизлучающих аппаратов (свисток, сирена, горн и др.), в связи с особенностями их устройства и использования, осуществляется медленно. Ввиду этого, а также учитывая, что неправильное использование звуковой сигнализации может явиться причиной серьезных осложнений, например на море, применение звуковых сигналов в тумане должно быть сведено к минимуму.
