□ATP (AppleTalk Transaction Protocol) – один из протоколов транспортного уровня, который отвечает за транзакции. Транзакция – это набор из запроса, ответа на этот запрос и идентификационного номера, который присваивается данному набору. Примером транзакции может быть сообщение о доставке данных от одного компьютера другому. Кроме того, ATP умеет делать разбивку больших пакетов на более мелкие с последующей их сборкой после подтверждения о приеме или доставке.

□ADSP (AppleTalk Data Stream Protocol) – протокол, аналогичный ATP. Он отвечает за доставку пакетов. Однако в данном случае осуществляется не одна транзакция, а гарантированная доставка, которая может повлечь за собой несколько транзакций. Кроме того, протокол гарантирует, что данные при доставке не будут утеряны или продублированы.

□ Коаксиальный кабель

□ Кабель «витая пара»

□ Оптоволоконный кабель

□ Телефонная проводка

□ Электропроводка

□ Радиоволны

□ Инфракрасное излучение

Ключевым моментом в функционировании локальной сети является среда передачи данных, то есть канал, по которому компьютеры могут обмениваться информацией. От среды передачи данных зависят многие параметры сети, в частности:

□топология сети;

□используемое оборудование;

□стоимость создания;

□физическая надежность;

□скорость передачи данных;

□безопасность сети;

□администрирование сети;

□возможность модернизации.

Этот список можно продолжать долго, но ясно одно: среда передачи данных однозначно определяет как возможности сети, так и возможности ее модернизации. В данной главе мы рассмотрим основные использующиеся в настоящее время среды передачи данных.

Первой средой для объединения компьютеров в сеть с целью обмена информацией был коаксиальный кабель (Coaxial Cable). Сети с использованием коаксиального кабеля появились еще в начале 70-х годов прошлого века. На то время он считался идеальным вариантом для передачи данных. Поскольку скорости тогда были не столь высоки, как сегодня, коаксиальный кабель полностью удовлетворял существующие потребности. Сетевое оборудование для работы с коаксиальным кабелем согласно существующим сетевым стандартам позволяет передавать данные со скоростью до 10 Мбит/с, что даже сегодня в некоторых случаях является вполне приемлемой скоростью.

Различаются тонкий и толстый коаксиальный кабели. Несмотря на то что толстый коаксиальный кабель появился раньше, его технические характеристики (скорость, дальность связи и т. п.) существенно лучше, нежели у тонкого коаксиального кабеля, который появился вследствие дальнейшего усовершенствования существующих сетевых стандартов.

Толстый и тонкий кабели внешне различаются толщиной. Однако иногда могут быть и другие различия (рис. 5.1).

Например, когда требуется прокладка кабеля снаружи здания, часто используется кабель с усилительным тросом, который выглядит как отдельная жила в отдельной оболочке.

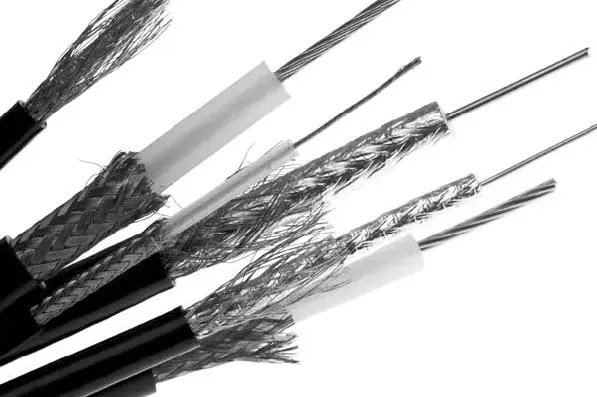

Рис. 5.1.Разные варианты коаксиального кабеля

Основные различия между этими типами кабелей заключаются в их составе: могут присутствовать дополнительные оплетки, диэлектрики, экраны из фольги и т. д.

Типичное строение самой простой реализации тонкого и толстого коаксиального кабеля показано на рис. 5.2 и 5.3.

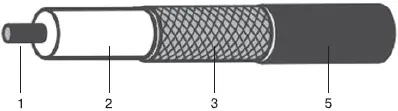

Рис. 5.2.Строение тонкого коаксиального кабеля

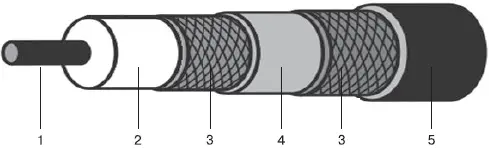

Рис. 5.3.Строение толстого коаксиального кабеля

Рассмотрим элементы коаксиального кабеля, отмеченные на рисунках цифрами.

1. Центральный проводник(Center Conductor). Представляет собой металлический стержень, цельный или состоящий из нескольких проводников. В качестве металла, как правило, выступает медь или сплав с медью, например сплав меди с карбоном, омедненная сталь или омедненный алюминий. Толщина проводника обычно находится в пределах 1–2 мм.

2. Диэлектрик(Dielectric). Служит для надежного разделения и изолирования центрального проводника и оплетки, которые используются для передачи сигнала. Диэлектрик может изготавливаться из различных материалов, например из полиэтилена, фторопласта, пенополиуретана, поливинилхлорида, тефлона и т. д.

3. Оплетка(Braid). Является одним из носителей, который участвует в передаче сигнала. Кроме того, она играет роль заземления и защитного экрана от электромагнитных шумов и наводок. Как правило, оплетка сделана из медной или алюминиевой проволоки. Когда требуется увеличить помехозащищенность системы, может использоваться кабель с двойной и даже четверной оплеткой.

4. Изолирующая пленка(Foil). Выступает обычно в роли дополнительного экрана. В качестве материала используется алюминиевая фольга.

5. Внешняя оболочка(Outer Jacket). Используется для защиты кабеля от воздействия внешней среды. Оболочка, как правило, имеет ультрафиолетовую защиту и защиту от возгорания, для чего используется материал с определенными свойствами, например поливинилхлорид, пластик, резина и т. д.

Волновое сопротивление коаксиального кабеля, используемого для передачи данных в локальных сетях, составляет 50 Ом. При этом толщина тонкого коаксиального кабеля – примерно 0,5–0,6 см, а толстого – 1–1,3 см.

Существует определенная маркировка (категория) кабелей, которая позволяет различать их характеристики. Например, кабель с волновым сопротивлением 50 Ом имеет маркировку RG [1] RG (от англ. Radio Grade) – волновод. -8, RG-11 и RG-58. Различают также подкатегории кабелей, например RG-58/U (одножильный проводник) или RG-58A/U (многожильный проводник).

Наибольшее распространение получил тонкий коаксиальный кабель, поскольку он более гибкий и его легче прокладывать. Если требуется увеличить диаметр сети, то используется толстый коаксиальный кабель. Иногда тонкий и толстый кабели применяются одновременно: тонким кабелем соединяют близкорасположенные компьютеры, а толстым – компьютеры на большом удалении или два сегмента сети.

На сегодня кабель «витая пара» (Twisted Pair) получил наибольшее распространение. В первую очередь это произошло благодаря его скоростным характеристикам и удобству прокладки. Его появление было вполне прогнозируемым, поскольку использование коаксиального кабеля накладывает ограничение на топологию сети, что, в свою очередь, отражается на возможностях ее модернизации и скорости передачи данных.
