Александр Ватаманюк - Создание, обслуживание и администрирование сетей на 100%

Свое название он получил благодаря особенности внутреннего исполнения. Так, внутри кабеля может находиться от одной до двадцати пяти пар проводников, скрученных между собой и имеющих определенный цвет.

Внешний вид кабеля «витая пара» зависит от того, какое количество проводников находится внутри него, какого типа оплетки используются для экранирования кабеля и пар, а также от наличия дополнительного заземляющего проводника (рис. 5.4).

Рис. 5.4.Внешний вид некоторых вариантов кабеля «витая пара»

Различают экранированный (Shielded) и неэкранированный (Unshielded) кабели. Кроме того, существует много различных вариантов исполнения кабеля, среди которых наибольшее распространение получили UTP (Unshielded Twisted Pair, неэкранированная витая пара), F/UTP (Foiled Unshielded Twisted Pair, фольгированная неэкранированная витая пара), STP (Shielded Twisted Pair, эканированная витая пара), S/FTP (Screened Foiled Twisted Pair, фольгированная экранированная витая пара), SF/UTP (Screened Foiled Unshielded Twisted Pair, фольгированная неэкранированная витая пара) и др. Есть также несколько вариантов кабеля с многожильными проводниками.

Кабели различают и по категориям: чем выше категория, тем лучшими характеристиками (в том числе и скоростными) обладает кабель. Так, в настоящее время существует семь категорий кабеля «витая пара», используемых для организации работы локальной сети. Например, кабель пятой категории позволяет передавать данные со скоростью 100 Мбит/c, а кабель начиная с шестой категории делает возможной передачу данных на скоросте не менее 1 Гбит/c. Кабель же седьмой категории теоретически способен передавать данные со скоростью 100 Гбит/с.

Кабель «витая пара» является самым популярным способом подключения компьютеров в «домашних» сетях. Стоимость кабеля достаточно низкая, однако при этом скорость передачи данных находится на очень высоком уровне. Длины сегмента кабеля в 100 м хватает, чтобы подключить компьютер в квартире, просто свесив кабель с крыши и подведя его к окну. Именно такой способ подключения является самым простым и распространенным в «домашних» сетях.

Еще один вариант кабеля для передачи данных в сетях – оптоволоконный (Fiber Optic). Именно оптоволоконный кабель благодаря своим характеристикам имеет наибольшие шансы остаться в лидерах.

Его главным отличием от существующих вариантов кабеля является способ передачи электрических сигналов: для этого используется свет. Это означает, что оптоволоконный кабель не подвержен влиянию электромеханических наводок, а сигнал ослабевает гораздо меньше. Как результат – высокая скорость передачи данных на большие расстояния.

Оптоволоконные кабели отличаются конструкцией, точнее, диаметром сердцевины, то есть оптоволокна. Существует два варианты оптоволокна, которые однозначно влияют на характеристики кабеля. Так, различают одномодовое (SM, Single Mode) и многомодовое, или мультимодовое (MM, Multi Mode), волокно.

Упрощенная схема оптоволоконного кабеля показана на рис. 5.5.

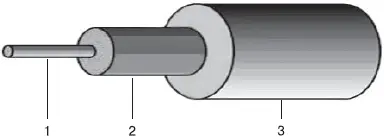

Рис. 5.5.Строение оптоволоконного кабеля

Основная деталь оптоволоконного кабеля – оптоволокно или, как его еще называют, световод ( 1 ), по которому непосредственно передается световой сигнал. Чтобы сигнал не уходил из световода, вокруг последнего располагается отражающая оболочка ( 2 ) толщиной 125 мкм. И еще один элемент – оболочка ( 3 ), которая защищает кабель от внешнего воздействия, например влаги или солнечных лучей.

Обычно оптоволоконный кабель снабжается дополнительными уровнями прочности: применяются разного рода лаковые покрытия, дополнительные оболочки (буферы), усилительные тросы и т. д. Кроме того, большое распространение получили кабели с несколькими световодами, что позволяет значительно увеличить пропускную способность кабеля.

Преимущества и недостатки одномодового и многомодового оптоволокна понять достаточно просто. Так, по световоду передаются световые сигналы с длиной волны в диапазоне 0,85–1,3 мкм. Многомодовое волокно, в зависимости от типа стандарта, имеет толщину световода 50 или 62,5 мкм, в то время как у одномодового волокна данный показатель составляет примерно 7–9 мкм. Если представить себе, как будет распространяться свет в подобных «коридорах», то становится ясно, что чем уже «коридор», тем меньше отражений будет испытывать данный сигнал, а значит, меньшими будут искажения и затухание. Конечно, такое теоретическое изложение принципа распространения сигнала в кабеле далеко от идеального, но и его вполне достаточно, чтобы сделать однозначный вывод: одномодовый кабель гораздо практичнее и лучше. Об этом же свидетельствует существующая практика: скорость передачи сигнала в простейшем одномодовом кабеле может достигать 2,5 Гбит/с при длине сегмента 20 и более километров.

Распространение оптоволоконного кабеля сдерживают несколько факторов, основными из которых является дороговизна кабеля и обслуживающей его аппаратуры, а также необходимость в соответствующей подготовке при работе с кабелем.

Телефонный кабель, а точнее, телефонная линия, уже давно используется, например, для подключения удаленного компьютера к существующей сети, к другому компьютеру или к Интернету. Для этого существует достаточно большое количество соответствующих протоколов и технологий: Frame Relay, ADSL и т. д.

Не так давно появилась технология, которая дает возможность использовать существующую аналоговую или цифровую телефонную линию для объединения компьютеров в локальную сеть. Речь идет о стандартах HomePNA, оборудование которых позволяет объединить в локальную сеть достаточно большое количество компьютеров и обеспечить при этом хорошую скорость передачи данных.

Плюсы такой сети очевидны: низкая стоимость создания, применение заведомо существующего канала связи, возможность развертывания сети там, где другой способ связи по разным причинам невозможен.

Существующее подключение к телефонной линии часто используется для подключения компьютеров к «домашней» локальной сети. В этом случае к щитку на лестничной площадке или в любое другое удобное место подводится кабель «витая пара» и устанавливается специальный конвертер с Ethernet на HomePNA, соединяющий «витую пару» с телефонным кабелем, заходящим в квартиру. В результате разводка квартиры превращается в отдельную локальную сеть, подключение к которой осуществляется с помощью адаптеров HomePNA.
