Такой принцип организации работы является очень гибким и эффективным, он позволяет не только легко менять методы шифрования и аутентификации и расширять сеть, но и создавать комбинированные сети с большим количеством сегментов.

Если, опять же, проводить аналогию с проводным вариантом сети, то режим инфраструктуры практически повторяет топологию «звезда». При этом очень многие технические показатели локальной сети зависят от возможностей точки доступа.

Интересным моментом является возможность увеличения радиуса действия сети. Так, наиболее простой вариант сети подразумевает использование одной точки доступа, но их количество может быть и б ольшим. В этом случае получается некая модификация конфигурации сети, которая получила название расширенного набора служб (Extended Service Set, ESS) (рис. 8.3).

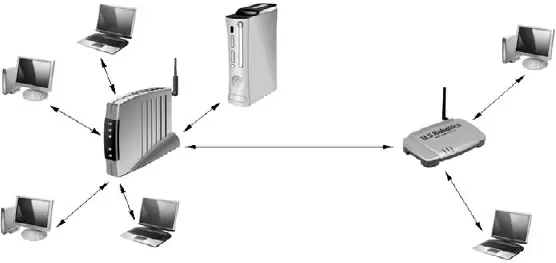

Рис. 8.3.Беспроводная сеть в режиме ESS

Если в беспроводной сети используется несколько точек доступа, они все представляют собой одно целое, то есть умеют обмениваться между собой всей необходимой информацией. Кроме того, беспроводные адаптеры сами могут выбирать, к какой точке доступа им подключаться. Это позволяет получить более устойчивую связь или переключаться с одной точки доступа на другую, если рабочая станция перемещается.

Возможности точки доступа на этом не заканчиваются. Так, точка доступа может использоваться не только для обслуживания беспроводных устройств: зачастую точка доступа представляет собой коммутатор стандарта 100Base-TX или ему подобного, что позволяет соединять беспроводной и проводной сегменты сети в одно целое с возможностью маршрутизации пакетов между сегментами. Такая организация сети встречается на практике очень часто.

Вне зависимости от того, какую среду передачи данных использует в своей работе локальная сеть, существует целый набор технологий и методов обработки сигнала, которые применяются совместно с протоколами передачи данных, чтобы передаваемые данные не просто достигли адресата, но дошли быстро, без ошибок и желательно без необходимости их повторной передачи.

Беспроводная среда, которая всегда была непредсказуемой из-за влияния различных факторов, имеет по сравнению с проводным способом организации сети другой способ обработки сигнала. Так, для уверенной и качественной передачи и обработки данных при различной скорости их пересылки приходится использовать сложные методы и технологии кодирования данных, придающие им большую устойчивость к помехам и, как следствие, уменьшающие скорость их передачи. К тому же, учитывая постоянные физические помехи и наличие большого количества бытовых устройств, создающих радиопомехи, требуется применение целого ряда методов управления модуляцией сигнала и эффективного выбора каналов частот для его передачи.

Далее мы рассмотрим некоторые основные методы, с помощью которых данные превращаются в радиосигнал, передаются адресату и подвергаются обратному декодированию в формат, понятный компьютеру.

DSSS (Direct Sequence Spread Spectrum, расширение спектра методом прямой последовательности) – один из основных методов модуляции сигнала, используемый в беспроводных локальных сетях. Данный метод применяется для преобразования исходного сигнала и передачи его одновременно по нескольким каналам связи определенной ширины.

Принцип его работы достаточно простой и выглядит следующим образом. Диапазон частот, выделенный для беспроводной сети (2400–2483,5 МГц), разбивается на 11 каналов шириной 22 МГц. Далее с помощью метода последовательностей Баркера каждый бит данных превращается в 11 бит, в результате чего получается 11-кратная избыточность. После этого данные передаются параллельно сразу по всем 11 каналам. Такой подход позволяет гарантированно передать и принять весь объем данных даже при слабом уровне сигнала и высоком уровне шумов в каналах. Это не только позволяет экономить энергию, используемую для передачи данных, но и не мешает работе соседних узкополосных устройств, поскольку широкополосная передача данных небольшой мощности воспринимается как обычный шум.

FHSS (Frequency Hopping Spread Spectrum, псевдослучайное изменение рабочей частоты) – еще один метод обработки сигнала с целью расширения его спектра, используемый в беспроводных локальных сетях.

Метод FHSS также разбивает диапазон частот 2400–2483,5 МГц на полосы, но, в отличие от DSSS, эти каналы имеют ширину 1 МГц и их количество составляет 79. На этом их сходство заканчивается, и дальнейшие принципы работы коренным образом отличаются друг от друга.

Согласно методу FHSS данные передаются только по одному каналу, но сам канал с частотой не более 20 мс изменяется псевдослучайным образом. Причем схема изменения канала определяется и согласовывается между передатчиком и приемником заранее, на этапе соединения. Подобный подход позволяет значительно уменьшить вероятность того, что передаче данных что-то может помешать. Даже если в один из моментов передачи данных какое-то другое беспроводное оборудование займет нужный канал, сигнал об этом поступит отправителю, и необходимый фрагмент данных будет отправлен повторно.

По сравнению с DSSS метод FHSS является более помехозащищенным. Причиной является ширина канала, который используется для передачи данных. Так, возможность возникновения помехи для передачи, которая ведется с помощью 79 каналов шириной в 1 МГц, гораздо ниже, чем вероятность появления помехи для передачи, которая использует канал шириной в 22 МГц. Даже если рассмотреть вариант узкополосных помех, то случайное изменение несущей частоты, то есть смена каналов, делает такое влияние некритичным и приводит лишь к незначительному падению скорости передачи данных за счет отсылки дополнительных частей данных.

По этой причине на практике системы FHSS оказываются более устойчивыми к широкополосным помехам и могут продолжать работать (хотя и с пониженной пропускной способностью) в условиях, когда системы DSSS уже не способны нормально воспринимать полезный сигнал.

OFDM (Orthogonal Frequency Division Multiplexing, ортогональное частотное мультиплексирование) – один из методов цифровой модуляции сигнала, позволяющих увеличить скорость передачи данных за счет разумного использования каналов связи и метода передачи данных. Главной причиной появления и применения этого метода обработки сигнала является поиск способов борьбы с широкополосными помехами – основной причиной плохой связи в условиях большого количества крупногабаритных препятствий в виде многоэтажных жилых домов и других зданий.
