AppleTalkявляется собственностью компании Apple Computer, был разработан для установки связи между компьютерами Macintosh.

Так же как и TCP/IP, протокол AppleTalk представляет собой набор протоколов, каждый из которых отвечает за работу определенного уровня модели ISO/OSI.

В отличие от протоколов TCP/IP и IPX/SPX, стек протокола AppleTalk использует собственную реализацию физического и канального уровней, а не протоколы модели ISO/OSI (рис. 3.4).

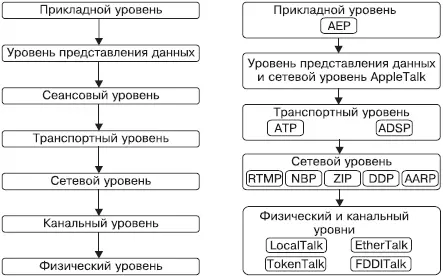

Рис. 3.4. Распределение протоколов стека AppleTalk по уровням модели ISO/OSI

Рассмотрим протоколы стека AppleTalk.

DDP(Datagram Delivery Protocol) – отвечает за работу сетевого уровня. Его основное предназначение – организация и обслуживание процесса передачи данных без предварительной установки связи между компьютерами.

RTMP(Routing Table Maintenance Protocol) – работает с маршрутными таблицами AppleTalk. Любая такая таблица содержит информацию о каждом сегменте, куда возможна доставка сообщений. Таблица состоит из номеров маршрутизаторов (порта), которые могут доставить сообщение к выбранному компьютеру, количества пунктов «пересадки», [4] Количество других маршрутизаторов, которые будут задействованы для доставки сообщения выбранному компьютеру. параметров выбранных сегментов сети – скорости, загруженности и т. п.

NBP(Name Binding Protocol) – отвечает за адресацию, которая сводится к привязке логического имени компьютера к физическому адресу в сети. Кроме процесса привязки имени, он отвечает за регистрацию, подтверждение, стирание и поиск этого имени.

ZIP(Zone Information Protocol) – протокол, работающий в паре с NBP, помогая ему производить поиск имени в рабочих группах, или зонах. Для этого он использует информацию ближайшего маршрутизатора, который создает запрос по всей сети, где могут находиться компьютеры, входящие в заданную рабочую группу.

ATP(AppleTalk Transaction Protocol) – один из протоколов транспортного уровня, который отвечает за транзакции. Транзакция – это набор из запроса, ответа на этот запрос и идентификационного номера, который присваивается данному набору. Примером транзакции может быть сообщение о доставке данных от одного компьютера другому. Кроме того, АТР умеет делать разбивку больших пакетов на более мелкие с последующей их сборкой после подтверждения о приеме или доставке.

ADSP(AppleTalk Data Stream Protocol) – протокол, аналогичный ATP, отвечающий за доставку пакетов. Однако в данном случае осуществляется не одна транзакция, а гарантированная доставка, которая может повлечь за собой несколько транзакций. Кроме того, протокол гарантирует, что данные при доставке не будут утеряны или продублированы.

• Сетевой адаптер

• Концентратор

• Мост

• Коммутатор

• Маршрутизатор

• Модем

• Точка доступа

• Антенна

• Сетевой кабель

• Коннекторы, розетки, инструменты…

Компьютерная сеть не может существовать без сетевых устройств. Каждое из них имеет свое предназначение, что позволяет четко разделить функции поддержки работы сети. Обычный пользователь может даже не знать, какие именно устройства применяются. Единственное, с чем он сталкивается, – это сетевая карта, установленная (или встроенная) в материнскую плату его компьютера. Тем более не обязательно знать, как все это функционирует. Однако если вы любознательный человек, то знание основ работы сетевых устройств вам не помешает и даже пригодится. Кроме того, подобные знания будут совсем не лишними для человека, который будет выступать в роли администратора сети.

Чтобы пользователь мог подключиться к локальной сети, в его компьютере должно быть установлено специальное устройство – сетевой контроллер (адаптер, карта).

Сетевой адаптер выполняет множество заданий, самые главные из которых – кодирование информации и получение доступа к информационной среде с использованием уникального идентификатора (МАС-адреса).

Сетевые карты бывают в виде плат расширения, которые устанавливаются в соответствующий слот (рис. 4.1), или могут быть встроенными в материнские платы (рис. 4.2).

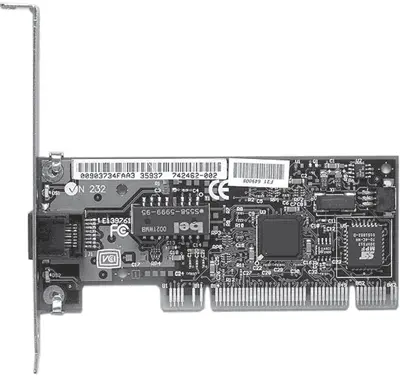

Рис. 4.1. Сетевая карта в виде платы расширения, устанавливаемой в PCI-слот

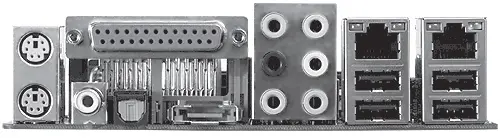

Рис. 4.2. Пример встроенной сетевой карты (два коннектора сверху в правой части)

Сетевые платы различаются по трем основным параметрам.

• Скорость передачи данных. Поскольку существуют сети с различными скоростями приема и передачи информации, естественно, существуют аналогичные сетевые адаптеры. Наибольшее распространение в странах СНГ получили сети Ethernet и Fast Ethernet, построенные на витой паре или коаксиальном кабеле (встречаются реже), имеющие пропускную способность 100 и 10 Мбит/с соответственно. Также в последнее время все чаще встречаются локальные сети, работающие со скоростью 1 Гбит/с. Как правило, сетевой адаптер с более высокой скоростью передачи данных также умеет работать и на более низких скоростях. К примеру, если сеть функционирует на скорости 10 Мбит/с, 100-мегабитный сетевой адаптер также будет работать на скорости 10 Мбит/с.

• Тип коннектора. Тип коннектора сетевой карты зависит от выбора сетевой топологии и кабеля, по которому происходит передача данных. Существует несколько типов коннекторов: RJ-45 для витой пары, BNC для коаксиального кабеля и ST, SC или FC для оптоволокна. Они существенно различаются по конструкции, поэтому использовать коннектор не по назначению невозможно. Хотя существуют комбинированные сетевые адаптеры, которые содержат, например, RJ-45– и BNC-коннекторы. Но поскольку сети на коаксиальном кабеле встречаются все реже, то и адаптеры такие попадаются нечасто. Сегодня сети на основе витой пары составляют примерно 90 %.

• Тип подключения к компьютеру. Сетевая карта может устанавливаться в PCI-слот или в USB-порт (рис. 4.3). Кроме этого практически любая современная материнская плата имеет интегрированный сетевой контроллер.

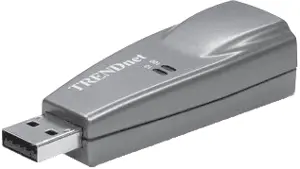

Рис. 4.3. Сетевая карта, подключаемая к USB-порту

Что касается сетевых адаптеров (рис. 4.4) для беспроводной сети, то по внешнему виду они практически не отличаются от проводных, за исключением наличия гнезда антенны – внутренней или внешней.

Рис. 4.4. Беспроводной сетевой адаптер
