Коммутатор – более интеллектуальное устройство, которое не только фильтрует поступающие пакеты, но, имея таблицу адресов всех сетевых устройств, точно определяет, какому эти пакеты предназначены. Это позволяет ему передавать информацию сразу нескольким устройствам.

Поэтому для организации разветвленной сети концентраторы и коммутаторы используют совместно. Первые – для объединения компьютеров в одну группу, вторые – для организации эффективного обмена информацией между ними.

Коммутаторы работают на канальном уровне, что позволяет использовать их не только в разных типах сетей, но и объединять различные сети в одну.

Коммутатор может использоваться как в проводных, так и в беспроводных сетях.

Главная задача маршрутизатора (роутера) – разделение большой сети на подсети. Он выполняет множество полезных функций и обладает большими возможностями. В нем сочетаются концентратор, мост и коммутатор. Кроме того, добавляется возможность маршрутизации пакетов. В связи с этим маршрутизатор (рис. 4.10) работает на более высоком уровне – сетевом.

Рис. 4.10. Беспроводной маршрутизатор

Таблица возможных маршрутов движения пакетов все время обновляется, что дает маршрутизатору возможность выбирать самый короткий и самый надежный путь доставки сообщения.

Одной из ответственных задач является связь разнородных сетевых сегментов локальной сети. С помощью маршрутизатора также можно организовывать виртуальные сети, каждая из которых будет иметь доступ к тем или иным ресурсам, в частности к Интернету.

Организация фильтрования широковещательных сообщений в маршрутизаторе выполнена на более высоком уровне, чем в коммутаторе. Все протоколы, которые использует сеть, беспрепятственно принимает и обрабатывает процессор маршрутизатора. Даже если попался незнакомый протокол, устройство быстро научится с ним работать.

Маршрутизатор может использоваться в проводных и беспроводных сетях. Часто функции маршрутизации ложатся на беспроводные точки доступа.

Модем также является сетевым оборудованием, и его до сих пор часто используют для организации выхода в Интернет.

Слово «модем» – сокращение от «модулятор» и «демодулятор».

Модем представляет собой устройство, которое имеет цифровой интерфейс связи с компьютером и аналоговый интерфейс для связи с телефонной линией (цифро-аналоговые и аналогово-цифровые преобразования).

Модем состоит из процессора, памяти, аналоговой части, ответственной за сопряжение с телефонной сетью, и контролера, который всем управляет.

Обмен информацией происходит по обычной телефонной линии в диапазоне частот 300-3400 Гц. Преобразование аналогового сигнала осуществляется достаточно просто – с определенной частотой его характеристики измеряются и записываются в цифровой форме по определенному алгоритму. В обратной последовательности идет преобразование цифровой информации.

Модемы бывают двух типов: внешние (рис. 4.11) и внутренние (рис. 4.12). Внутренние представляют собой плату расширения, которую обычно устанавливают в PCI-слот. Внешний же модем может подключаться к компьютеру через LPT-, СОМ-, USB-порт или вход сетевой карты.

Рис. 4.11. Внешний модем

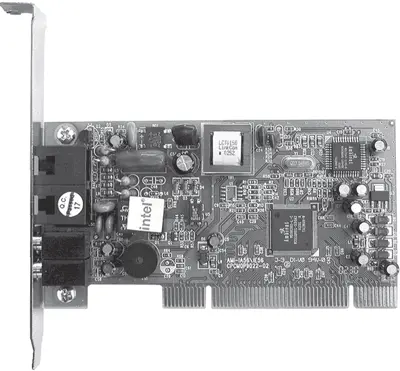

Рис. 4.12. Внутренний модем

Модемы могут работать с телефонной линией, с выделенной линией и радиоволнами.

В зависимости от типа устройства и среды передачи данных отличается и скорость этой передачи. Скорость обычного цифро-аналогового модема, работающего с телефонной аналоговой линией, приблизительно 33,6-56 Кбит/с. В последнее время все чаще встречаются цифровые модемы, использующие преимущества DSL-технологии. При использовании таких модемов возможна работа на скорости до 24 Мбит/с. Еще одним неоспоримым плюсом этих модемов является то, что телефонная линия всегда остается свободной.

Для связи с другим модемом используются свои протоколы и алгоритмы. Большое внимание при этом уделяется качеству обмена информацией, поскольку качество линий при этом достаточно низкое.

Модем может использоваться как в проводных, так и в беспроводных сетях.

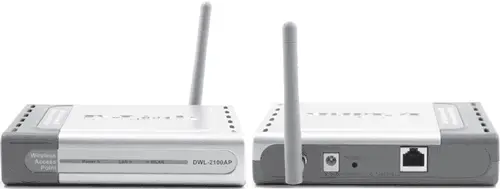

Точка доступа (рис. 4.13) – устройство, необходимое для организации беспроводной сети в инфраструктурном режиме. Она играет роль концентратора и позволяет компьютерам обмениваться нужной информацией, используя для этого таблицы маршрутизации, средства безопасности, встроенный аппаратный DNS– и DHCP-сервер и многое другое.

Рис. 4.13. Точка доступа

От точки доступа зависит не только качество и устойчивость связи, но и стандарт беспроводной сети. Существует большое количество разнообразнейших моделей точек доступа с разными свойствами и аппаратными технологиями. Однако на сегодняшний день наиболее оптимальными можно считать устройства, работающие со стандартом IEEE 802.11g, поскольку он совместим со стандартами IEEE 802.11а и IEEE 802.11b и позволяет работать на скорости до 108 Мбит/с.

В беспроводной сети антенна имеет огромное значение, особенно если к ней подключено активное сетевое оборудование: точка доступа, концентратор, маршрутизатор и т. д. Хорошая антенна позволяет сети работать с максимальной отдачей, достигая при этом своих теоретических пределов дальности распространения сигнала.

Антенны бывают внутренние (встроенные) и внешние (рис. 4.14) и отличаются в основном своей направленностью и мощностью. Так, узконаправленная антенна позволяет достичь более дальней связи, что и используют, когда необходимо соединить два удаленных сегмента беспроводной сети.

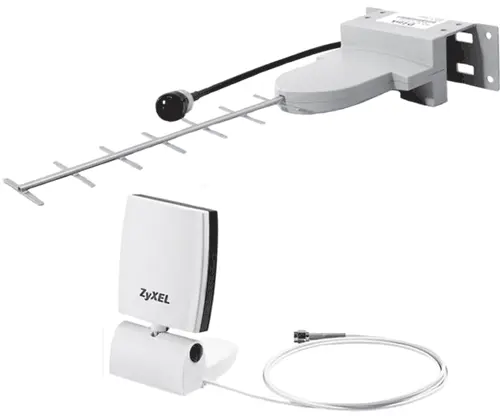

Рис. 4.14. Антенна для беспроводного оборудования

Широконаправленная антенна распространяет сигнал вокруг себя, что позволяет другим рядом установленным устройствам взаимодействовать друг с другом. Однако достичь каких-либо выдающихся результатов при этом не удается.

Если в беспроводной сети для передачи данных используют радиоэфир, то в проводной сети, соответственно, кабель. Существует несколько типов кабелей, основными из которых являются кабель на основе витой пары, коаксиальный и оптоволоконный кабель.
