Т-коннекториспользуют для соединения основной кабельной магистрали с сетевой картой компьютера или другого оборудования в сети, построенной на коаксиальном кабеле.

Внешне Т-коннектор (рис. 4.19) похож на обычный, но имеет отводы для вклинивания в центральную магистраль.

Рис. 4.19. Т-коннектор

Т-коннектор всегда используют в паре с коннектором (продлевает сегмент кабеля) или терминатором (закрывает сегмент) (рис. 4.20).

Рис. 4.20. T-коннектор, присоединенный к сетевой карте

I-коннектор(рис. 4.21) служит соединителем сегментов кабеля без применения активного оборудования.

Рис. 4.21. I-коннектор

Данный коннектор применяют, когда нужно, например, дотянуть кабель до компьютера, но его длины не хватает.

Терминатор(рис. 4.22) – устройство, которое устанавливают в конце сегмента с целью заглушить сигнал.

Рис. 4.22. Терминатор

Если терминатор не установить, то сигнал, поступая в никуда, может привести не только к задержкам неопределенной длительности, но и к выходу сети из строя.

Существуют разные инструменты для обработки коаксиального кабеля. При использовании коннекторов с накручивающимся колпачком достаточно иметь инструмент, показанный на рис. 4.23.

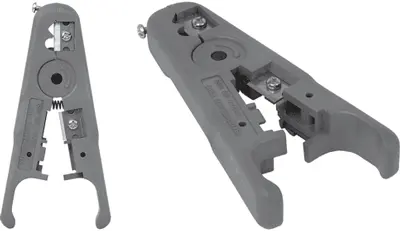

Рис. 4.23. Инструмент для обрезки кабеля и оголения его центрального проводника

Для обжима BNC-коннекторов необходимо иметь инструмент, показанный на рис. 4.24. Он сочетает в себе функции обрезного инструмента, а также обеспечивает возможность обжима центрального сердечника и металлического обжимного кольца.

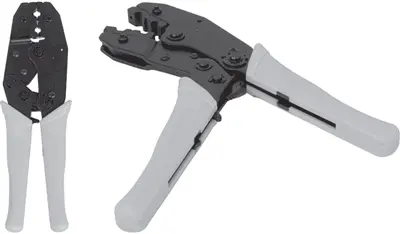

Рис. 4.24. Инструмент для обжима коннектора BNC

Коннектор RJ-45(рис. 4.25) используют для обжима кабеля, основанного на витой паре.

Рис. 4.25. Коннектор RJ-45 (слева) и защитный колпачок (справа)

Если в случае с коннектором BNC обжим кабеля можно произвести без инструмента, то с RJ-45 это невозможно. Чтобы хорошо обжать кабель с таким разъемом, требуется достаточно сильно сжать ручки инструмента, который оголит проводники кабеля и прижмет их к проводящим дорожкам на коннекторе. Вручную это сделать не получится.

Колпачок, надевающийся на коннектор, используется не только для скрытия лишней оголенности проводников, но и защищает их от пыли и различных атмосферных явлений.

Розетка RJ-45.Розетки являются такой же частью компьютерной сети, как бытовые электророзетки в электросети. Это некое связующее звено, служащее в качестве контактной площадки. Прокладка сети стоит достаточно дорого, поэтому она должна быть максимально защищена от повреждений. Чтобы исключить возможность порчи сегментов кабеля, их рекомендуется скрывать в специальные короба, окнами из которых и служат розетки (рис. 4.26).

Примечание

При использовании коаксиального кабеля розетки не применяют.

Как и кабели, розетки делятся на категории, которые отличаются степенью защиты и другими требованиями к организации сети. На рис. 4.27 изображена розетка более низкой категории, чем розетка, показанная на рис. 4.26.

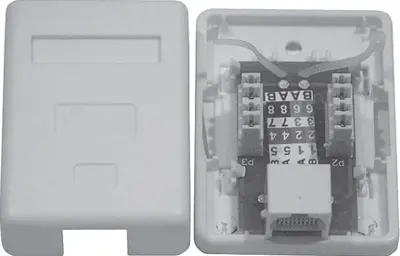

Рис. 4.26. Розетка

Рис. 4.27. Розетка одной из первых категорий

Одно из видимых различий между показанными розетками заключается в наличии специальных площадок для крепления проводников в первой (см. рис. 4.26), в то время как во второй (см. рис. 4.27) крепление производится с помощью обычных шурупов, что не гарантирует качества соединения.

Кросс-панель(рис. 4.28) используется в сети, построенной на кабеле, который основан на витой паре.

Кросс-панель служит в качестве связующего звена между кабельной системой и сетевым оборудованием.

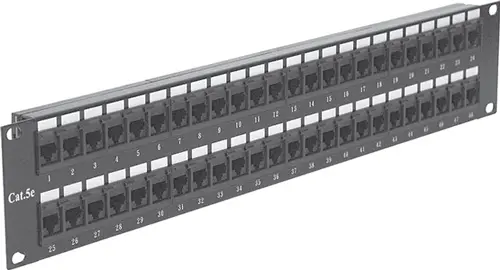

Рис. 4.28. Кросс-панель

На передней ее части находится определенное количество разъемов RJ-45, которые при необходимости соединяются с портами RJ-45 на сетевом оборудовании, например концентраторе или маршрутизаторе.

Все приходящие к соответствующим разъемам на передней панели проводники монтируются в задней части кросс-панели.

Патч-кордом(рис. 4.29) называют провод длиной до 5 м, который соединяет выход сетевой карты компьютера с разъемом на розетке. Как правило, он более мягкий, чем Щ кабель, который идет от розетки к концентратору или другому сетевому оборудованию.

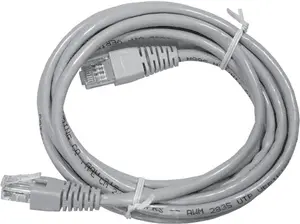

Рис. 4.29. Патч-корд

Такой кабель на обоих концах содержит коннекторы RJ-45, которые обжаты согласно принятым правилам в зависимости от выбранного стандарта и категории кабеля.

Кросс-кабельявляется «родным братом» патч-корда и отличается только меньшей длиной. Его применяют специально для подключения портов на концентраторе или другом сетевом оборудовании с разъемами на кросс-панели, которая физически связана с кабелем, ведущим к конкретному сетевому порту.

Инструменты для работы с витой парой.Для обжима кабеля на основе витой пары используют инструмент, подобный по принципу действия инструменту для обжима коаксиального кабеля. Данное приспособление позволяет обрезать кабель, снимать внешнюю оболочку и, конечно, обжимать коннектор, то есть втискивать жилы проводников в контакты разъема (рис. 4.30).

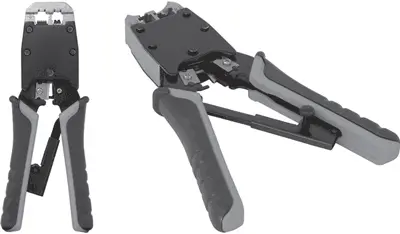

Рис. 4.30. Инструмент для обжима коннектора RJ-45

Часто этим инструментом можно обжимать разъемы для телефонной сети (RJ-11), более узкие и с меньшим количеством контактов.
