Александр Ватаманюк - Создание и обслуживание локальных сетей

При монтаже сетевых розеток используют специальный нож-вставку (рис. 4.31).

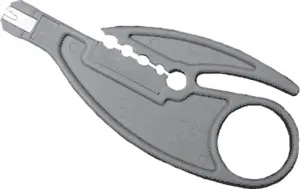

Рис. 4.31. Инструмент для зажима проводников в сетевой розетке

С помощью данного ножа можно вставлять проводники кабеля в контактные площадки сетевой розетки.

• Критерии выбора класса сети

• Определение необходимого сетевого оборудования

Если вы планируете соединить два домашних компьютера, вам вполне хватит сети, построенной с применением коаксиального кабеля или кабеля на основе витой пары со скоростью передачи данных 10 Мбит/с, а в последнем случае и 100 Мбит/с. Стоимость такой сети состоит лишь из стоимости кабеля и коннекторов, поскольку сетевая карта обычно (для витой пары) уже установлена в компьютере.

Если же вы планируете соединить в сеть 40 компьютеров с выделенными серверами и сетевыми принтерами, естественно, вам придется использовать стандарт, скорости передачи которого будет достаточно для обеспечения потребностей пользователей.

Вы уже знаете, что существует два типа сетей – одноранговые и сети на основе выделенного сервера. Их аппаратная разница и возможности имеют большое значение и влияют на практическое использование (более подробные сведения смотрите в последующих главах книги). Поэтому при выборе класса сети необходимо учитывать следующие факторы.

Предназначение сети.Сеть может быть обычная (из нескольких компьютеров), домашняя и офисного или корпоративного назначения. Каждая из них несет свою функциональную нагрузку.

• Обычная сеть является разновидностью офисной и отличается только размерами и требованиями.

• Офисную или корпоративную сеть строят по строгим правилам, которые обеспечивают ей максимальную защищенность и функциональность.

• Домашняя сеть – особый тип, ориентированный на использование в квартирах, домах и районах (при ее построении применяют свои правила, что обуславливает ее уникальность и особенности).

Количество пользователей сети.Этот факт решающим образом влияет на выбор класса сети. Чем больше пользователей подключено, тем большим запасом производительности она должна обладать. Кроме того, от этого зависит количество проблем, которые будут возникать при работе сети, что рано или поздно приводит к решению выбрать администратора.

Масштабность сети.При построении сети используют определенные стандарты, диктующие правила ее использования (см. главу 11). Одним из них является максимальная протяженность сегмента сети. Естественно, что реальная оценка протяженности будущей сети повлияет на выбор класса.

Пропускная способность сети.Это величина, которую должна обеспечивать сеть при выполнении запросов пользователей. Другими словами – это скорость сети.

Предположим, в сети установлен сервер базы данных, в которой хранятся результаты деятельности крупного предприятия за несколько лет. Большое количество экономистов, бухгалтеров, менеджеров и других специалистов целый день работают с сервером, на котором находится эта база, «мучая» его своими запросами. Сервер, как ему и положено, добросовестно трудится, пересылая нужную информацию пользователям. Теперь представьте, что к этим работникам присоединились еще пять, которые осваивают известную «рабочую» программу – игру Quake. В результате количество сетевых запросов настолько возрастает, что сеть не успевает их все вместе обслуживать. Это приводит к возникновению задержек. Вот здесь и встает вопрос о пропускной способности: 10, 100 Мбит/с или более.

Финансовые затраты.Безусловно, та сумма, которую вы в состоянии потратить на организацию сети, также влияет на выбор ее класса. Если ограничений в капиталовложениях нет, то следует серьезно подумать об использовании такого стандарта, как 1000Base, который обеспечивает максимальную на сегодняшний день производительность и отличную расширяемость, чего с лихвой хватит на 5-10 лет.

Рассмотрим реальные примеры сетей и выбор соответствующего класса для их построения (табл. 5.1–5.5).

Как видно из данных табл. 5.1, сеть совсем небольшая. Для нее рекомендуется использовать топологию «общая шина» и стандарт 10Base-2 или 10Base-T. При этом вы не только сэкономите деньги, но и обеспечите достаточно приемлемую скорость передачи данных – 10 Мбит/с. Также можно задуматься об использовании одного из беспроводных стандартов, поскольку в случае малого количества рабочих станций достигается теоретический предел производительности.

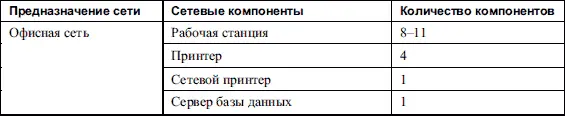

В табл. 5.2 приведен пример офисной сети, характерной для большинства малых и средних частных предприятий, занимающихся неопределенного рода бизнесом: от продажи книг до реализации продуктов питания.

В этом случае рекомендуется использовать топологию «общая шина» или «звезда». Второй вариант предпочтительней, так как предполагает дальнейшее развитие сети и переход с технологии 10 Мбит/с на 100 Мбит/с. Однако если возможно скорое развитие предприятия и переезд на новое место, лучшим выбором будет использование технологии «общая шина» с применением комбинированных сетевых адаптеров. Объясняется это достаточно просто – зачем вкладывать деньги в организацию сети со скоростью 100 Мбит/с в старом здании, если можно это сделать в новом – элементарная экономия денежных средств.

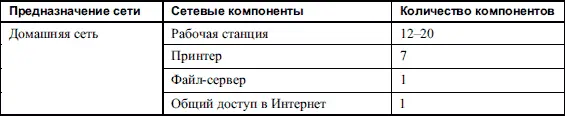

Данные табл. 5.3 – яркий пример средней домашней сети, которая имеет все шансы на дальнейшее развитие. В этом случае можно использовать любую топологию, однако лучше предпочесть топологию «звезда». В случае если нужно организовать связь между отдельно стоящими зданиями, можно использовать беспроводное оборудование или проложить оптоволокно, поскольку оно более устойчиво к воздействию атмосферных явлений.

В табл. 5.4 описан начинающий представитель корпоративной сети со всеми вытекающими особенностями. Данный тип характеризуется постоянным развитием, что предъявляет свои требования к классу.
