Несмотря на недостатки, эта топология идеально подходит для создания сети из нескольких компьютеров, особенно если они находятся в одном помещении, а средств практически нет. С другой стороны, встретить сетевые карты или коннекторы для подобного рода сети становится все труднее, что в скором времени приведет к ее «уходу на пенсию».

При этой топологии все компьютеры (каждый своим кабелем) подключаются к некоторому сетевому устройству, например концентратору. Подобное подключение напоминает звезду (рис. 6.2), этим и объясняется название. Подобная топология находит свое применение в сетях на основе витой пары.

Рис. 6.2. Сеть, построенная по топологии «звезда»

Данный тип топологии – самый распространенный благодаря надежности и хорошей расширяемости сети.

Недостатком можно назвать только ее сравнительно высокую стоимость. Так, к каждому рабочему месту нужно подвести отдельный кабель. Кроме того, кабели подключают, например, к дорогостоящему многопортовому коммутатору.

С одной стороны, выход из строя коммутатора останавливает работу всей сети. С другой – поломка одного из компьютеров никак не влияет на работоспособность остальных участников сети.

Для расширения сети, построенной по топологии «звезда», достаточно подключить дополнительный концентратор, коммутатор или маршрутизатор (более дорогой вариант), обладающий необходимым количеством портов.

Сигнал, поступающий от передающего компьютера, идет на вход коммутатора, усиливается и передается сразу всем подключенным к нему машинам и остальным сетевым устройствам, поэтому не может потеряться по дороге.

Если кабель, к которому подключены компьютеры, замкнут, то такая топология называется «кольцо» (рис. 6.3).

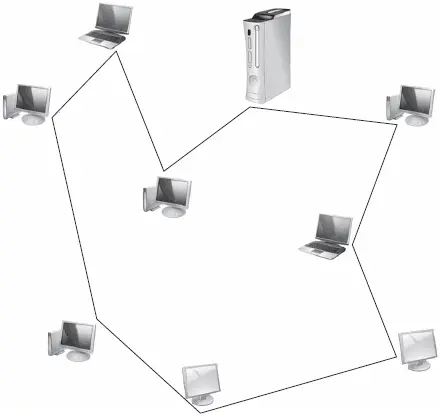

Рис. 6.3. Сеть, построенная по топологии «кольцо»

При таком подключении каждый компьютер вынужден передавать возникший сигнал по кругу, предварительно его усиливая. Это выглядит следующим образом. Когда одной рабочей станции нужно передать данные для другой, она формирует специальный маркер, содержащий адрес передающего и принимающего компьютера, и непосредственно данные. После этого сформированный маркер передается в сеть. Попадая в кольцо, сигнал переходит от одного компьютера к другому, пока не найдет адресата. Если адрес в маркере совпадает с адресом компьютера, то получившая эти данные машина посылает уведомление о получении. Таким образом, каждый компьютер принимает полученный маркер, проверяет адрес, в случае несовпадения усиливает его и передает дальше по кольцу.

После того как данные достигают адресата, новый маркер поступает в кольцо и переходит к следующему компьютеру, которому нужно передать сообщение.

Данная топология встречается все реже, так как основной ее недостаток – ненадежность сети. Ведь стоит одному компьютеру выйти из строя, и сеть полностью перестает функционировать, поскольку появится разрыв.

Под комбинированной топологией подразумевается любой из вариантов, когда происходит пересечение (объединение) двух или более разных топологий.

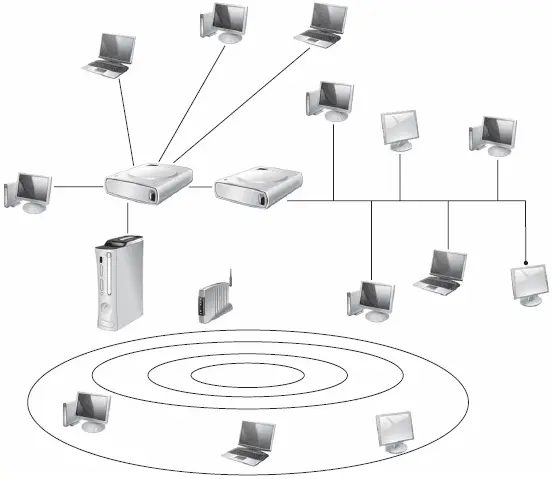

Предположим, существуют две сети, построенные по разным топологиям и находящиеся в соседних зданиях или офисах. Когда необходимо соединить их в одну функциональную сеть, предстоит решить, следует ли приводить их к общему виду или оставить так, как есть. Чаще (особенно если хочется сэкономить средства) их просто соединяют, не изменяя топологии каждой. В этом случае получаются комбинированные топологии, например «звезда» и «общая шина» (рис. 6.4) или «звезда» и «кольцо».

Рис. 6.4. Сеть, соединяющая в себе топологии «звезда» и «общая шина»

Одним из важнейших параметров сети, от которого непосредственно зависит ее производительность, является стандарт. За все время существования локальных сетей их накопилось достаточно много, поэтому вы сможете выбрать для себя подходящий.

Что такое стандарт и зачем он нужен?

Представьте себе, из какого количества разнообразных компонентов состоит локальная сеть. Во-первых, компьютер и сетевая операционная система; во-вторых, сетевая карта; в-третьих, концентраторы, маршрутизаторы и т. п.; в-четвертых, программное обеспечение, работающее с сетевой картой, и т. д. Требования ко всем этим компонентам разнообразны, кроме того, их выпускают разные производители, поэтому без согласованности трудно достичь приемлемого результата. Для этого и существует стандарт.

Разработкой стандартов занимаются крупные организации и комитеты, перечисленные ниже.

• Международная организация по стандартизации (International Organization for Standardization, IOS [6] Часто используют другое название организации – International Standards Organization и, соответственно, название стандарта – ISO. ) – учреждение, состоящее из ведущих организаций разных стран, которые занимаются разработками стандартов.

• Международный союз электросвязи (International Telecommunications Union, ITU) – постоянно действующая организация, выпустившая много разнообразных стандартов, в основном телекоммуникационных.

• Институт инженеров электротехники и радиоэлектроники (Institute of Electrical and Electronic Engineers, IEEE) – крупнейшая организация, которая занимается определением сетевых стандартов.

• Ассоциация производителей компьютеров и оргтехники (Computer and Business Equipment Manufacturers Association, CBEMA) – организация производителей аппаратного обеспечения США, которая занимается разработкой стандартов по обработке информации.

• Американский национальный институт стандартов (American National Standards Institute, ANSI) – организация, занимающаяся разработкой стандартов (начиная с сетевых и заканчивая стандартами языков программирования), в том числе и в составе ISO.

Ниже описаны некоторые сетевые стандарты, разработанные IEEE для проводных (кабельных) сетей.

Данная реализация сети относится к топологии «общая шина» и работает на скорости 10 Мбит/с. Для создания сети используется тонкий (0,25 см) коаксиальный кабель, поэтому часто можно услышать название «тонкая Ethernet» или «тонкий коаксиал».

Сети, построенные в соответствии со стандартом Ethernet 10Base-2, характеризуются простотой и низкой стоимостью. Это позволяет использовать их в качестве стартовой площадки для домашней или офисной сети.
