В этом случае рекомендуется использовать топологию «звезда» в паре со стандартом 100Base-TX. Хороший запас как по скорости, так и по расширяемости сети обеспечивает ее спокойное существование на протяжении нескольких лет.

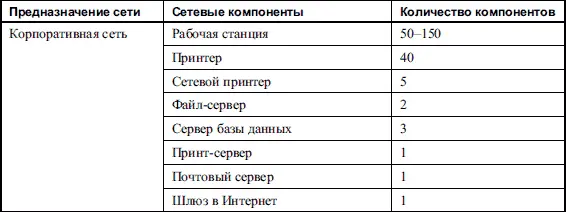

К серьезным сетям – серьезные требования! Такой девиз должен быть у системных администраторов подобных сетей.

Большое количество компьютерной техники и серверов обязательно приведет к повышению сетевого трафика, и, как следствие, возрастут требования к пропускной способности сети. В этом случае в качестве неплохой стартовой площадки может послужить топология «звезда» со стандартом 100Base-TX, однако следует задуматься о скором переходе на 1000Base.

Если компания создается с нуля, необходимо также задуматься об использовании оптоволокна, особенно если между филиалами налажен именно такой вид связи.

От того, является ли будущая сеть одноранговой или сетью с выделенным сервером, напрямую зависит количество оборудования, которое необходимо для ее создания. В частности, это касается использования выделенных серверов.

Здесь приведен обобщенный список для обоих типов сети.

• Сетевая плата. Количество сетевых плат зависит от числа компьютеров, которые подключены к сети (учитывают и клиентские машины, и серверы). Если к сети подключены сетевые принтеры без сетевых плат, этот факт также следует учесть. Кроме того, в компьютер могут устанавливаться и дополнительные сетевые платы, в зависимости от того, какие функции он выполняет (например, является интернет-шлюзом).

• Концентратор (точка доступа), коммутатор. Количество концентраторов зависит от используемой топологии сети. В сетях с топологиями «общая шина» или «кольцо» концентратор может служить только связующим звеном подсетей. Если сеть состоит всего из одного сегмента, концентратор не нужен вообще. Если используют топологию «звезда», то все зависит от количества подключаемых сетевых устройств и количества портов на концентраторе. Что касается использования коммутатора, то в последнее время он полностью вытеснил концентраторы. Поскольку выполняет гораздо больше функций и делает это более качественно за те же деньги.

• Маршрутизатор. Как правило, в «средней» по размерам сети используют один или два маршрутизатора. Если сеть насчитывает всего несколько компьютеров, использование маршрутизатора не обязательно. Это же относится и к коммутатору.

• Мост. Наличие моста определяется наличием разнородных сегментов сети. Если таковых нет, использовать мост бессмысленно.

• Модем. Количество модемов может быть разное. В сети могут использоваться как локальные, так и выделенные модемы.

• Сервер. Количество серверов зависит от потребностей сети. Если используется сеть на основе выделенного сервера, должен присутствовать хотя бы один сервер, содержащий учетные записи пользователей. Кроме этого, отдельно могут использоваться и другие серверы, например баз данных и файловый.

• Расходные материалы. Количество расходных материалов зависит от числа компьютеров, топологии и класса сети. При использовании топологии «общая шина» для подключения одного компьютера требуются два коннектора, один Т-коннектор и соответствующее количество кабеля. При использовании топологии «звезда» потребуются лишь два коннектора (плюс два защитных колпачка) и количество кабеля, необходимое для соединения компьютера с концентратором или другим компьютером (в случае соединения только двух машин). Сюда же можете добавить короба, скобы, дюбеля и т. д.

• Топология «общая шина»

• Топология «звезда»

• Топология «кольцо»

• Комбинированные топологии

• Стандарты проводной сети Ethernet

• Преимущества и недостатки проводной сети

Перед началом создания проводной (кабельной) сети следует выяснить, как и где будут располагаться подключаемые компьютеры. Также нужно определить места для необходимого сетевого оборудования и то, как будут проходить связывающие кабели. Это и есть топология сети.

От выбора топологии зависит очень многое, в частности необходимое сетевое оборудование, а также будущая судьба сети, то есть перспектива ее расширения.

Каждая из существующих технологий имеет свои правила, устанавливающие тип кабеля, который будет соединять компьютеры, максимальную длину сегмента, [5] Сегмент – максимальная длина кабеля между двумя соседними компьютерами или компьютером и сетевым устройством (концентратором, маршрутизатором, репитером и т. д.). способ прокладки кабеля и т. д.

Сегодня существуют три различные топологии проводной сети – «общая шина», «звезда» и «кольцо». Часто можно встретить компьютерные сети, объединяющие в себе свойства всех топологий.

Такая сеть представляет собой набор компьютеров, подключенных вдоль одного кабеля (рис. 6.1). Сеть в данном случае строится на основе коаксиального кабеля.

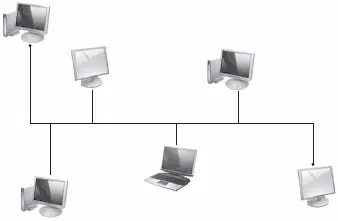

Рис. 6.1. Сеть, построенная по топологии «общая шина»

Данная топология была первой, которая активно использовалась и используется до сих пор. Для работы сети нужен всего один центральный кабель и отрезки, соединяющие с ним все компьютеры.

Особенность сети, построенной по топологии «общая шина», заключается в передаче сигнала сразу всем компьютерам. Чтобы определить, какой из них должен его принять, используется специальный МАС-адрес, который соответствует данному компьютеру, вернее, его сетевой карте. Адрес зашифровывается в каждый из сигналов, или пакетов, передаваемых по сети. Кроме того, информацию в каждый конкретный момент времени может передавать только одна машина. Это является слабым местом данной топологии, так как с возрастанием количества подключенных машин, которые хотят одновременно пересылать сообщения, скорость передачи заметно падает.

Что касается надежности сети, построенной по топологии «общая шина», то она работает, пока соблюдаются все правила ее построения и отсутствует разрыв кабеля. Как только появляется разрыв – вся сеть перестает работать, пока неисправность не устранят или пока на компьютер, предшествующий разрыву, не будет установлен терминатор. В этом случае удается спасти работоспособность хотя бы части сети.
