В приведенном ниже обработчике события FormCreate создается окно в форме эллипса с тремя кнопками такой же формы (листинг 1.10).

procedure TfrmElliptic.FormCreate(Sender: TObject);

var

formRgn, but1Rgn, but2Rgn, but3Rgn: HRGN;

begin

//Создаем регионы кнопок

but1Rgn:= CreateEllipticRgn(0, 0, Button1.Width–1, Button1.Height–1);

SetWindowRgn(Button1.Handle, but1Rgn, False);

but2Rgn:= CreateEllipticRgn(0, 0, Button2.Width–1, Button2.Height–1);

SetWindowRgn(Button2.Handle, but2Rgn, False);

but3Rgn:= CreateEllipticRgn(0, 0, Button3.Width–1, Button3.Height–1);

SetWindowRgn(Button3.Handle, but3Rgn, False);

//Регион для окна

formRgn:= CreateEllipticRgn(0, 0, Width–1, Height–1);

SetWindowRgn(Handle, formRgn, True);

end;

Ширина и высота эллипсов в приведенном примере равна, соответственно, ширине и высоте тех окон, для которых создаются регионы. При необходимости это можно изменить, например, если требуется, чтобы все кнопки были одной величины независимо от размера, установленного во время проектирования формы.

Результат выполнения кода листинга 1.10 можно увидеть на рис. 1.5.

Рис. 1.5. Окно и кнопки в форме эллипсов

Далее рассмотрим не менее интересный (возможно, даже более полезный на практике) пример – округление углов формы и кнопок на ней, то есть применение области отсечения в форме прямоугольника с округленными углами. Ниже приведен код реализации соответствующего обработчика события FormCreate (листинг 1.11).

procedure TfrmRoundRect.FormCreate(Sender: TObject);

var

formRgn, but1Rgn, but2Rgn, but3Rgn: HRGN;

begin

//Создаем регионы для кнопок

but1Rgn:= CreateRoundRectRgn(0, 0, Button1.Width–1, Button1.Height–1,

Button1.Width div 5, Button1.Height div 5);

SetWindowRgn(Button1.Handle, but1Rgn, False);

but2Rgn:= CreateRoundRectRgn(0, 0, Button2.Width–1, Button2.Height–1,

Button2.Width div 5, Button2.Height div 5);

SetWindowRgn(Button2.Handle, but2Rgn, False);

but3Rgn:= CreateRoundRectRgn(0, 0, Button3.Width–1, Button3.Height–1,

Button3.Width div 5, Button3.Height div 5);

SetWindowRgn(Button3.Handle, but3Rgn, False);

//Регион для окна

formRgn:= CreateRoundRectRgn(0, 0, Width–1, Height–1,

Width div 5, Height div 5);

SetWindowRgn(Handle, formRgn, False);

end;

В листинге 1.11 размеры округляющих эллипсов вычисляются в расчете из размеров конкретного окна (20 % от его ширины и 20 % от высоты). Это смотрится не всегда красиво. В качестве альтернативы для ширины и высоты скругляющих эллипсов можно использовать фиксированные небольшие значения.

Результат выполнения кода листинга 1.11 можно увидеть на рис. 1.6.

Рис. 1.6. Окно и кнопки с округленными краями

Теперь самый интересный из предусмотренных примеров – создание окна и кнопок в форме многоугольников, а именно: окна в форме звезды, кнопок в форме треугольника, пяти– и шестиугольника (рис. 1.7).

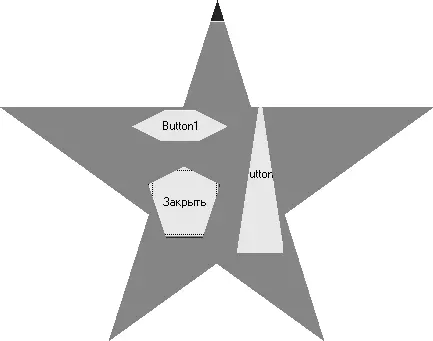

Рис. 1.7. Окно и кнопки в форме многоугольников

Код создания регионов для областей отсечения данного примера приведен в листинге 1.12.

procedure TfrmPoly.FormCreate(Sender: TObject);

var

points: array [0..5] of TPoint;

formRgn, but1Rgn, but2Rgn, but3Rgn: HRGN;

begin

//Создаем регионы для окна и кнопок

//..шестиугольная кнопка

Make6Angle(Button1.Width, Button1.Height, points);

but1Rgn:= CreatePolygonRgn(points, 6, WINDING);

SetWindowRgn(Button1.Handle, but1Rgn, False);

//..треугольная кнопка

Make3Angle(Button2.Width, Button2.Height, points);

but2Rgn:= CreatePolygonRgn(points, 3, WINDING);

SetWindowRgn(Button2.Handle, but2Rgn, False);

//..пятиугольная кнопка

Make5Angle(Button3.Width, Button3.Height, points);

but3Rgn:= CreatePolygonRgn(points, 5, WINDING);

SetWindowRgn(Button3.Handle, but3Rgn, False);

//..форма в виде звезды

MakeStar(Width, Height, points);

formRgn:= CreatePolygonRgn(points, 5, WINDING);

SetWindowRgn(Handle, formRgn, False);

end;

Особенностью создания регионов в приведенном листинге является использование дополнительных процедур для заполнения массива points координатами точек-вершин многоугольников определенного вида. Все эти процедуры принимают, помимо ссылки на сам массив points, ширину и высоту прямоугольника, в который должен быть вписан многоугольник. Описание процедуры создания треугольника приведено в листинге 1.13.

procedure Make3Angle(width, height: Integer; var points: array of TPoint);

begin

points[0].X:= 0;

points[0].Y:= height – 1;

points[1].X:= width div 2;

points[1].Y:= 0;

points[2].X:= width – 1;

points[2].Y:= height – 1;

end;

В листинге 1.14 приведено описание процедуры создания шестиугольника.

procedure Make6Angle(width, height: Integer; var points: array of TPoint);

begin

points[0].X:= 0;

points[0].Y:= height div 2;

points[1].X:= width div 3;

points[1].Y:= 0;

points[2].X:= 2 * (width div 3);

points[2].Y:= 0;

points[3].X:= width – 1;

points[3].Y:= height div 2;

points[4].X:= 2 * (width div 3);

points[4].Y:= height – 1;

points[5].X:= width div 3;

points[5].Y:= height – 1;

end;

Листинг 1.15 содержит описание процедуры создания пятиугольника (неправильного).

procedure Make5Angle(width, height: Integer; var points: array of TPoint);

var a: Integer; //Сторона пятиугольника

begin

a:= width div 2;

points[0].X:= a;

points[0].Y:= 0;

points[1].X:= width – 1;

points[1].Y:= a div 2;

points[2].X:= 3 * (a div 2);

points[2].Y:= height – 1;

points[3].X:= a div 2;

points[3].Y:= height – 1;

points[4].X:= 0;

points[4].Y:= a div 2;

end;

Пятиугольная звезда, используемая как область отсечения формы, создается с помощью описанной в листинге 1.15 процедуры Make5Angle. После ее создания изменяется порядок следования вершин пятиугольника, чтобы их обход при построении региона выполнялся в той же последовательности, как рисуется звезда карандашом на бумаге (например, 1-3-5-2-4) (листинг 1.16).

procedure MakeStar(width, height: Integer; var points: array of TPoint);

begin

Make5Angle(width, height, points);

//При построении звезды точки пятиугольника обходятся не по порядку,

//а через одну

Swap(points[1], points[2]);

Swap(points[2], points[4]);

Swap(points[3], points[4]);

end;

Процедура MakeStart (листинг 1.16) использует дополнительную процедуру Swap, меняющую местами значения двух передаваемых в нее аргументов. Процедура Swap реализуется чрезвычайно просто и потому в тексте книги не приводится.

Вы уже научились создавать и использовать простые регионы. Однако многим может показаться недостаточным тех форм окон, которые можно получить с использованием в качестве области отсечения лишь одного несложного региона. Пришло время заняться созданием окон более сложной формы, применяя рассмотренные ранее операции над регионами.

Этот простейший пример сомнительной полезности предназначен для первого знакомства с операциями над регионами. Здесь применяется только одна из возможных операций – операция XOR для формирования «дырок» в форме (рис. 1.8).

Рис. 1.8. «Дырки» в форме
