На рис. 1.8 явно видно, как в «дырках» формы просвечивает одно из окон среды разработки Delphi. При этом, когда указатель находится над «дыркой», сообщения от мыши получают те окна, части которых видны в «дырке».

Программный код, приводящий к созданию формы столь необычного вида, приведен в листинге 1.17.

procedure TfrmHole.FormCreate(Sender: TObject);

var

rgn1, rgn2: HRGN; //"Регионы-дырки" в форме

formRgn: HRGN;

begin

//Создание региона для формы

formRgn:= CreateRectRgn(0, 0, Width – 1, Height – 1);

//Создание регионов для "дырок"

rgn1:= CreateEllipticRgn(10, 10, 100, 50);

rgn2:= CreateRoundRectRgn(10, 60, 200, 90, 10, 10);

//Создание "дырок" в регионе формы

CombineRgn(formRgn, formRgn, rgn1, RGN_XOR);

CombineRgn(formRgn, formRgn, rgn2, RGN_XOR);

SetWindowRgn(Handle, formRgn, True);

//Регионы для "дырок" больше не нужны

DeleteObject(rgn1);

DeleteObject(rgn2);

end;

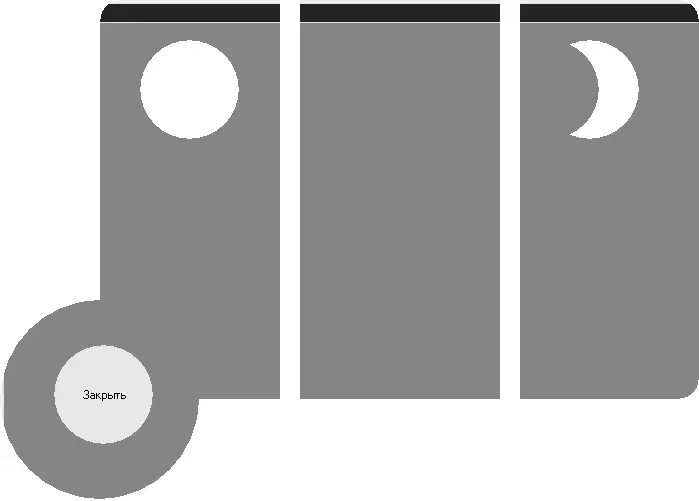

Теперь пришла очередь рассмотреть более сложный, но и гораздо более интересный пример. Последовательное применение нескольких операций над регионами приводит к созданию формы, показанной на рис. 1.9 (белое пространство – «вырезанные» части формы).

Рис. 1.9. Сложная комбинация регионов

Описание процедуры, выполняющей операции над регионами, приведено в листинге 1.18.

procedure TfrmManyRgn.FormCreate(Sender: TObject);

var

r1, r2, r3, r4, r5, r6, r7: HRGN;

formRgn: HRGN;

butRgn: HRGN;

begin

//Создание регионов

r1:= CreateRoundRectRgn(100, 0, 700, 400, 40, 40);

r2:= CreateRectRgn(280, 0, 300, 399);

r3:= CreateRectRgn(500, 0, 520, 399);

r4:= CreateEllipticRgn(140, 40, 240, 140);

r5:= CreateEllipticRgn(0, 300, 200, 500);

r6:= CreateEllipticRgn(500, 40, 600, 140);

r7:= CreateEllipticRgn(540, 40, 640, 140);

//Комбинирование

//..разрезы в основном регионе

CombineRgn(r1, r1, r2, RGN_XOR);

CombineRgn(r1, r1, r3, RGN_XOR);

//..круглая "дырка" в левой стороне

CombineRgn(r1, r1, r4, RGN_XOR);

//..присоединение круга в левой нижней части

CombineRgn(r1, r1, r5, RGN_OR);

//..создание "дырки" в форме полумесяца

CombineRgn(r7, r7, r6, RGN_DIFF);

CombineRgn(r1, r1, r7, RGN_XOR);

formRgn:= CreateRectRgn(0, 0, 0, 0);

CombineRgn(formRgn, r1, 0, RGN_COPY);

DeleteObject(r1);

DeleteObject(r2);

DeleteObject(r3);

DeleteObject(r4);

DeleteObject(r5);

DeleteObject(r6);

DeleteObject(r7);

//Создание круглой кнопки закрытия

butRgn:= CreateEllipticRgn(50, 50, 150, 150);

SetWindowRgn(Button1.Handle, butRgn, False);

SetWindowRgn(Handle, formRgn, True);

end;

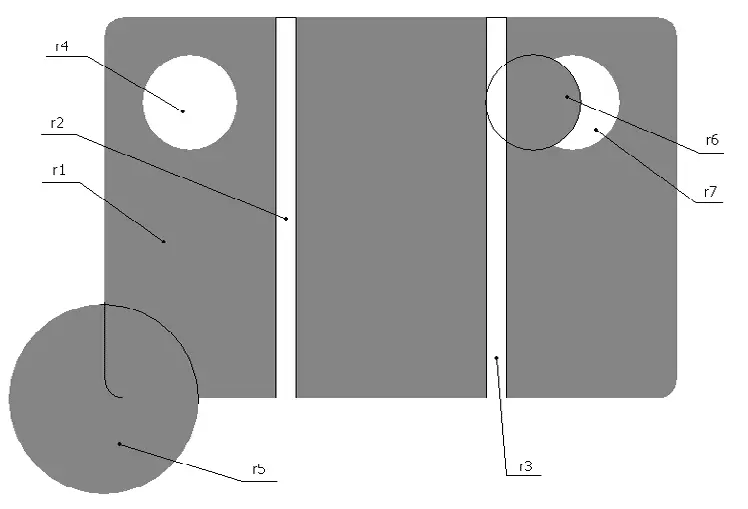

В этом листинге подписано, какие операции предназначены для создания каких элементов итогового региона. В операциях участвуют семь регионов. Расположение используемых в операциях регионов показано на рис. 1.10.

Рис. 1.10. Элементарные регионы, используемые для получения формы, представленной на рис. 1.9

Предыдущий пример наглядно демонстрирует мощь функции CombineRgn при построении регионов сложной формы. Однако существует огромное количество предметов, контуры которых крайне сложно повторить, комбинируя простые регионы. Построение многоугольных регионов с большим количеством точек может в этом случае выручить, но ведь это крайне нудно и утомительно.

Если есть изображение предмета, контуры которого должны совпадать с контурами региона, то гораздо проще при построении региона обрабатывать само изображение, выбирая все точки, для которых выполняется определенное условие. Используемое изображение и будет тем шаблоном, по которому «вырезается» регион нужной формы.

Рассмотрим простейший пример: есть изображение, каждая точка которого должна попасть в результирующий регион, если ее цвет не совпадает с заданным цветом фона. При этом изображение анализируется по так называемым «скан-линиям», то есть построчно. Из подряд идущих точек не фонового цвета формируются прямоугольные регионы, которые объединяются с результирующим регионом. Пример возможного используемого шаблона приведен на рис. 1.11.

Рис. 1.11. Пример растрового изображения-шаблона

Код функции построения региона указанным способом приведен в листинге 1.19.

function RegionFromPicture(pict:TPicture; backcolor: TColor): HRGN;

var

rgn, resRgn: HRGN;

x, y, xFirst: Integer;

begin

resRgn:= CreateRectRgn(0, 0, 0, 0); //Результирующий регион

//Анализируем каждую скан-линию рисунка (по горизонтали)

for y:= 0 to pict.Height – 1 do

begin

x:= 0;

while x < pict.Width do

begin

if (pict.Bitmap.Canvas.Pixels[x, y] <> backcolor) then

begin

xFirst:= x;

Inc(x);

//Определим часть линии, окрашенной не цветом фона

while (x < pict.Width) and

(pict.Bitmap.Canvas.Pixels[x, y] <> backcolor) do Inc(x);

//Создаем регион для части скан-линии и добавляем его к

//результирующему региону

rgn:= CreateRectRgn(xFirst, y, x–1, y+1);

CombineRgn(resRgn, resRgn, rgn, RGN_OR);

DeleteObject(rgn);

end;

Inc(x);

end;

end;

RegionFromPicture:= resRgn;

end;

Загрузка изображения-шаблона и создание региона могут происходить, например, при создании формы (листинг 1.20).

procedure TfrmTemplate.FormCreate(Sender: TObject);

var

pict: TPicture;

begin

//Загрузка изображения и создание региона

//(считаем, что цвет фона – белый)

pict:= TPicture.Create;

pict.LoadFromFile('back.bmp');

SetWindowRgn(Handle, RegionFromPicture(pict, RGB(255,255,255)), True);

end;

В листинге 1.20 подразумевается, что используется файл back.bmp, находящийся в той же папке, что и файл приложения. Цвет фона – белый. Таким образом, если шаблон, показанный на рис. 1.11, хранится в файле back.bmp, то в результате получается форма, показанная на рис. 1.12.

Рис. 1.12. Результат построения региона по шаблону

Кроме придания необычного вида окнам способами, рассмотренными выше, можно также несколько разнообразить интерфейс за счет оригинального использования перемещения окон. Ниже показано, как можно самостоятельно назначать области, позволяющие перетаскивать форму. Еще один пример демонстрирует один из способов дать пользователю возможность самому определять расположение элементов управления на форме.

Здесь на конкретном примере (перемещение формы за любую точку клиентской области) продемонстрировано, как можно самостоятельно определять положение некоторых важных элементов окна. Под элементами окна здесь подразумеваются:

• строка заголовка (предназначена не только для отображения текста заголовка, но и служит областью захвата при перемещении окна мышью);

• границы окна (при щелчке кнопкой мыши на верхней, нижней, правой и левой границе можно изменять размер окна, правда, если стиль окна это допускает);
