Чтобы понять всю взаимосвязь в системе BIOS, необходимо знать ее основы и принципы работы. Во второй части статьи приводятся практические советы по оптимизации работы вашего ПК.

Составные части BIOS

В ПК система BIOS занимает особое место. С одной стороны, ее можно рассматривать как составную часть аппаратных средств, с другой стороны, она является одним из программных модулей операционной системы. Термин BIOS заимствован из операционной системы CP/M, в которой модуль с подобным названием был реализован программно. Современные видеоадаптеры и контроллеры накопителей имеют собственную систему BIOS, которая дополняет системную.

Часто программы, входящие в конкретную BIOS, заменяют соответствующие программные модули основной BIOS. Вызов программ BIOS осуществляется через программные или аппаратные прерывания.

BIOS содержит программу тестирования, которая активизируется при включении питания компьютера POST (Power-On-Self-Test). Тестируются основные компоненты, такие как процессор, память, вспомогательные микросхемы, приводы дисков, клавиатура и видеоподсистема. Если тест проходит в нормальном режиме, пользователь услышит только один однотональный кратковременный звуковой сигнал от внутреннего динамика ПК (установленного в системном блоке).

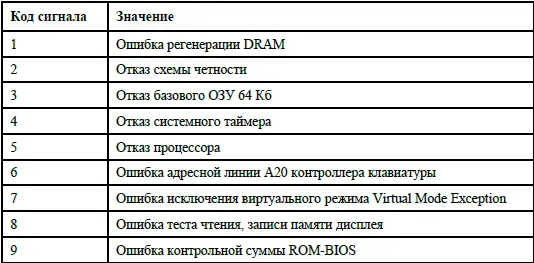

Если при включении питания возникают аппаратные проблемы (BIOS не может выполнить начальный тест), вы услышите последовательность звуковых сигналов, сведенных в табл.1.1.

Таблица 1.1. Расшифровка кода звуковых сигналов при начальном тестировании системы ПК.

Система BIOS реализована в виде одной микросхемы, установленной на материнской плате компьютера.

Название ROM BIOS не совсем справедливо, ибо «ROM» – предполагает использование постоянных запоминающих устройств (ROM – Read Only Memory), а для хранения кодов BIOS в настоящее время применяются в основном перепрограммируемые запоминающие устройства.

Наиболее перспективным для хранения системы BIOS является флэш – память. Это позволяет легко модифицировать старые или добавлять дополнительные функции для поддержки новых устройств, подключаемых к компьютеру.

Поскольку содержимое ROM BIOS фирмы IBM было защищено авторским правом, то есть его нельзя подвергать копированию, большинство других производителей ПК вынуждены были использовать микросхемы BIOS независимых фирм, где системы BIOS практически полностью совместимы с оригиналом (IBM). Наиболее известные из этих фирм три: American Megatrends Inc. (AMI), Award Software и Phoenix Technologies. Версии BIOS неразрывно связаны с набором микросхем (chipset), используемым на системной плате. Компания Phoenix Technologies считается пионером в производстве лицензионно – чистых BIOS. В них впервые были реализовано задание типа жесткого диска, поддержка привода флоппи – дисков емкостью 1,44 Мбайт. Процедура POST этих BIOS имеет самую мощную диагностику.

BIOS неразрывно связана с SMOS RAM. Под этим понимается «неизменяемая» память, в которой хранится информация о текущих показаниях часов, значении времени для будильника, конфигурации компьютера: количестве памяти, типах накопителей. Именно в этой информации нуждаются программные модули системы BIOS.

Своим названием SMOS RAM обязана тому, что эта память выполнена на основе КМОП – структур (CMOS-Complementary Metal Oxide Semiconductor), имеющие малое энергопотребление. CMOS – память энергонезависима, поскольку постоянно подпитывается от батареи, расположенной на системной плате. Большинство системных плат допускают питание CMOS RAM как от встроенного, так и от внешнего источника.

В случае повреждения микросхемы CMOS RAM (или разряде батареи или аккумулятора) программа Setup имеет возможность воспользоваться некой информацией по умолчанию (BIOS Setup Default Values), которая хранится в таблице соответствующей микросхемы ROM BIOS.

Программа Setup поддерживает установку нескольких режимов энергосбережения, например Doze (дремлющий), Standby (ожидания, или резервный) и Suspend (приостановки работы). Данные режимы перечислены в порядке возрастания экономии электроэнергии.

Система может переходить в конкретный режим работы по истечении определенного времени, указанного в Setup. BIOS поддерживает и спецификацию АРМ (Advanced Power Management) предложенную фирмами Microsoft и Intel.

В древних моделях системных плат задание полной конфигурации компьютера осуществлялось не только установками из программы Setup, но и замыканием (или размыканием) соответствующих перемычек на системной плате.

Настройка CMOS

Изменение установок в CMOS происходит через программу SETUP.

SETUP (в зависимости от версии BIOS) может быть вызвана нажатием специальной комбинации клавиш (DEL, ESC, CTRL+ESC, или CRTL+ALT+ESC) во время начальной загрузки ПК (некоторые BIOS позволяют запускать SETUP в любое время, нажимая CTRL+ALT+ESC).

В AMI BIOS (современные системные платы), чаще всего, это осуществляется нажатием клавиши DEL (и удержанием ее) после нажатия кнопки RESET на корпусе системного блока, выбора режима перезагрузки или его принудительного вызова (одновременное нажатие CTRL+ALT+DEL) для перезагрузки или включения ПК.

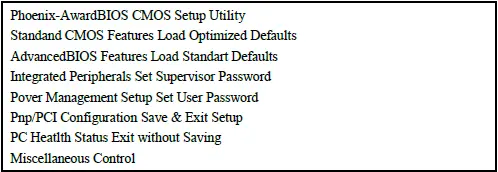

Что нам при этом показывает экран монитора? Для этого обратимся к следующему фрагменту, копирующему экран BIOS в начальный момент активации. Это меню BIOS представлено в виде табл. 1.2.

Таблица 1.2. Меню BIOS

ESC: Quit

F10: Save & Exit Setup

Выбирая из этого меню соответствующие установки (выбор производится клавишами стрелок дополнительной или основной клавиатуры) пользователь получает доступ к корректировке соответствующих опций. На экране будут выведены новые подменю.

Весь материал этого раздела представляет собой народные советы.

Итак, если выбрать:

STANDARD CMOS FEATURES. Стандартные предустановки CMOS

В этой опции лучше ничего не менять (Не влезай, убьет!), даже если пришлось заменить автономное питание (батfрею) CMOS, параметры текущего времени, месяца и года устанавливаются непосредственно в оболочке Windows. Конечно, их можно установить и в CMOS, но зачем такое излишнее напряжение?

Данная опция открывает подменю и представляет возможность корректировать следующие позиции:

♦ Date (mn/date/year) – для изменения даты в системных часах.

♦ Time (hour/min/sec) – для изменения времени в системных часах.

♦ Hard disk C: (Жесткий диск C:) – номер вашего первичного (главного) жесткого диска.

♦ Cyln – Число цилиндров на вашем жестком диске.

♦ Head – число головок.

♦ Wpcom – предварительная компенсация при записи.

♦ Lzone – адрес зоны парковки головок.

♦ Sect – Число секторов на дорожку.

♦ Size – объем диска. Автоматически вычисляется согласно числу цилиндров, головок и секторов. Выражается в Мбайтах.
