В вопросе о разрушительном действии подводных взрывов до сих пор не накопилось достаточно ни теоретического, ни опытного материала для строгих заключений. По этой причине, выполняя поручение его превосходительства адмирала Степана Осиповича, я освобождаю себя от рассмотрения имеемого материала в целом и для пояснения разрушительного действия взрывов начну обзор с тех случаев, когда при производстве опыта задача разрешалась не в общем, а когда она упрощалась сообразно с поставленным заданием. Я хочу сказать, что общее решение отличается от частного тем, что это последнее, упуская, напр. такие вопросы, как влияние на разрушение глубины моря, глубины погружения заряда, способ воспламенения и т. д., рассматривает взрыв как факт, с которым приходится считаться.

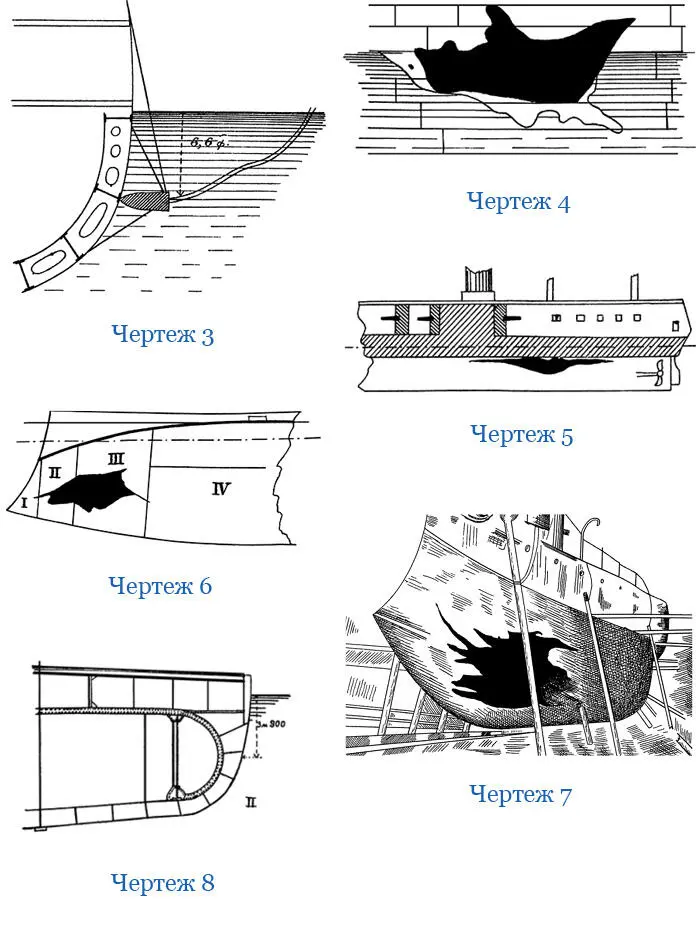

В 1880 г. в Германии с постройкой броненосцев «Sachsen», «Wùrttembery», «Bayern», «Baden» был поставлен вопрос об определении степени угрожавшей опасности при ударе мины Уайтхеда в машинное отделение. Для опыта требовалось осуществить прочность борта, ввести продольные и поперечные связи упомянутых судов. Для этой последней цели у старого парохода Adler на 40 ф. от носа по правому борту пристроена обшивка, прочность которой соответствовала прочности наружного борта броненосцев, и добавлены крепления, соответствующие бимсам, шпангоутам броненосцев (черт. 3).

Заряд пироксилина в 2 пуда углублен на 6,6 ф. от поверхности воды и заложен у места соединение шпангоута со стрингером, как раз по средине установленного щита. Машинное отделение парохода находилось от заряда в 60 ф., в котлах было 12 фн. пара. После взрыва образовалось много трещин до 21 ф. длиной. Площадь пробоины в наружном борте 52,8 кв. ф., а в борте парохода, соответствующем внутреннему борту броненосцев, пробоина в 32 кв. ф. Главное разрушение направлено было вверх и вдоль парохода. Ближайшие к месту взрыва бимсы и палуба были взорваны. Водонепроницаемые переборки, удаленные на 15 ф. в обе стороны от центра взрыва, обе пострадали. Повреждения носовой переборки были менее повреждений кормовой, но все же настолько велики, что она не могла задержать распространение воды, и пароход затонул. По осмотре машины и котлы оказались исправными и поврежденными лишь клапаны двух паропроводных труб.

Описанный опыт дал основание для заключений, что при взрыве мины поражение наносится в сфере трех отделений.

В 1883 г. во Франции с постройкой броненосцев «Dе́vastation», «Amiral Dupе́rrе́», «Amiral Baudin», «Marceau», «Magenta» надо было выяснить, насколько представляется целесообразным, в смысле защиты судна от взрыва, устройство деревянной обшивки. Кроме того, нужно было решить для будущих построек вопрос о способе разделения судна переборками. Этот последний вопрос был поставлен так: что выгоднее – увеличивать ли число поперечных переборок или, разнося поперечные переборки, выгоднее там, где можно, устраивать параллельные продольные переборки, число которых может быть таковым, что объемы отделений не будут велики.

Вообще же устройство продольных переборок признавалось нежелательным, так как в этом случае, при пробитии отделений, корабль может получить крен. С образованием же крена корабль теряет часть не только мореходных качеств, но и много теряет в своей боевой способности. Опыты производились с батареей «Protectrice», причем наружный борт ее был покрыт деревянной обшивкой в 25 см толщиной, затем на батарее устроено внутреннее дно толщиной в 10 мм, удаленное от наружного дна на 75 см, продольные переборки толщиной 9 мм установлены на расстоянии от внутреннего борта и между собой на 2 1/2 м.

Поперечные переборки, толщина которых равнялась толщине продольных переборок, установлены на расстояние, соответствующее среднему расстоянию между переборками броненосца «Dе́vastation». Опыт был обставлен так, что и прочность борта батареи «Protectrice» и прочность ее переборок достигнута такая же, как прочности соответствующих устройств на броненосцах. На батарее разведены пары и машинам дан ход вперед, причем батарея была установлена на якорях с определенным натяжением канатов. Нормально к борту на глубине 2,5 м впереди котельного отделения помещено зарядное отделение с зарядом сухого пироксилина 42 1/2 фн.

После взрыва машина продолжала работать и машинное отделение оказалось нетронутым, котлы и трубы оказались в исправности. Найденные на верхней палубе осколки железа и дерева доходили до 4 пуд. Деревянная обшивка с краев пробоины содрана на 1,5 м Поперечные переборки разрушены. Вторая от борта продольная переборка повреждений не получила, в первой же переборке было два разрыва.

Батарея накренилась, но не потеряла способности действовать артиллерией, а равно могла двигаться при посредстве своих машин. Вообще повреждения признаны сравнительно незначительными. Собственно пробоина была не маленькая, и влияние деревянной обшивки по отношению к минному взрыву ни в чем не проявилось. Благоприятный по отношению к кораблю результат взрыва приписан влиянию продольных переборок. Черт. 4 пробоины указывает, что ее края выворочены наружу, а потому явление взрыва представлялось в таком виде: при пробитии двойного борта образующиеся при взрыве газы наполнили отделение и повысили давление внутри. Наросшее давление разрушило поперечные переборки и отразилось обратно в пробоину от продольной переборки.

В 1886 г. в английском флоте при решении вопроса о расположении угольных ям нужно было знать: в какой мере уголь может служить защитой при взрыве мины. Опыт произведен с батарей Besistance.

Само собою разумеется, что на разбрасывание угля должна была быть израсходована часть энергии взрыва, а потому благодаря только присутствию угля разрушительное действие взрыва в действительности и ограничилось прилежащим к угольной яме одним непроницаемым отделением.

Описанный опыт не показался, однако, достаточно убедительным и был повторен в следующем 1887 г. с батарей «Vernon». Этот опыт, поставленный в те же условия, как опыт с «Besistance», должен был выяснить: насколько разрушительное действие сильнее в том случае, если ямы окажутся свободными от угля. Заряд, как и в опыте 1886 г., помещен с правого борта против котельного отделения и равнялся 42 кг. Взрывом пробит двойной борт, разбиты прилежащие угольные ямы, разорваны водонепроницаемые переборки у дверей.

Опыт воочию убеждал, что расположение угольных ям вдоль бортов нужно признать весьма целесообразным, так как таким путем умеряется разрушительное действие минного взрыва. Через четыре года явился и боевой опыт. Во время чилийской междоусобной войны, 21-го апреля 1891 г., ночью, был атакован стоящий на якоре крейсер «Blanco Encalada» (черт. 5). Мина Уайтхеда, выпущенная миноносцем «Lynch», взорвалась с ужасной силой и через две минуты «Blanco» пошел ко дну. Мина ударила в левый борт, около помещения динамомашин. Освещение погасло, 8-дюймовое орудие сброшено со своих цапф и побило стоявшую около орудия прислугу.
