Приводятся результаты измерения теплового потока в северной части Свальбардской плиты вблизи архипелагов Земля Франца-Иосифа и Шпицберген и геодинамическая интерпретация полученных данных. Измерения выполнялись с помощью новой модификации геотермического зонда «ГЕОС-М». Получено 7 измерений на полигоне «ЗФИ» и 20 – на полигоне «Шпицберген». На первом из полигонов вариации теплового потока от 30 до 85 мВт/м 2связаны как с тектонической активизацией трога Франц-Виктория, так, возможно, и со структурно-теплофизическими неоднородностями в разрезе осадочного чехла. Аномальные значения теплового потока (от 120 до 519 мВт/м 2), измеренные в троге Орла (Стурё) (восточнее Северо-Восточной Земли архипелага Шпицберген), в сочетании с другими геологическими данными, свидетельствуют о развитии здесь рифтовой зоны, вызывающей деструкцию континентальной коры в зоне взаимодействия континентальной и океанической литосферы. Исследования проводились при финансовой поддержке Норвежского нефтяного директората, Президиума РАН, Отделения наук о Земле РАН и РФФИ.

Свальбардская континентальная окраина, включающая, кроме шельфа и континентального склона, также островную сушу архипелага Шпицберген (Свальбард), представляет собой северо-западную часть более крупного элемента – Баренцевоморской континентальной окраины. Эта область привлекает внимание во многих отношениях. В том числе она дает интереснейший материал для изучения вообще слабо исследованного вопроса, и в особенности для пассивных окраин, о взаимосвязи тектонических процессов в континентальной и океанической литосфере.

Одним из опорных источников информации о тектонике и геодинамическом режиме этой области служат геотермические данные. В этой связи в 2007 году, в ходе экспедиции, проведенной Геологическим институтом РАН на НИС «Академик Николай Страхов» в рамках программы МПГ 2007/08, выполнена геотермическая съемка на двух полигонах в неизученных ранее районах шельфа Баренцева моря: к западу от архипелага Земля Франца-Иосифа (полигон ЗФИ) и к востоку от о-ва Северо-Восточная Земля архипелага Шпицберген (полигон Шпицберген) (рис. 1). Параллельно с геотермической съемкой, в ходе упомянутой экспедиции и на тех же объектах проведено детальное исследование рельефа морского дна и верхней части осадочного чехла; соответствующие данные, важные и для рассматриваемого в данной статье исследования, приведены в предыдущей статье настоящего сборника ( А.В.Зайончек и др. ).

Экспедиция была проведена при финансовой поддержке Норвежского нефтяного Директората, программы Президиума РАН («Фундаментальные проблемы океанологии», проект «Сравнительное изучение эволюции и современной структуры континентальных окраин Восточной Атлантики и Арктики») и программы Отделения наук о Земле РАН («История формирования бассейна Северного Ледовитого океана и режим современных природных процессов Арктики»), а также проекта РФФИ № 05-05-00016. Результаты исследования в более сжатом варианте опубликованы в работе ( Хуторской и др., 2009 ); здесь эти материалы изложены с дополнениями.

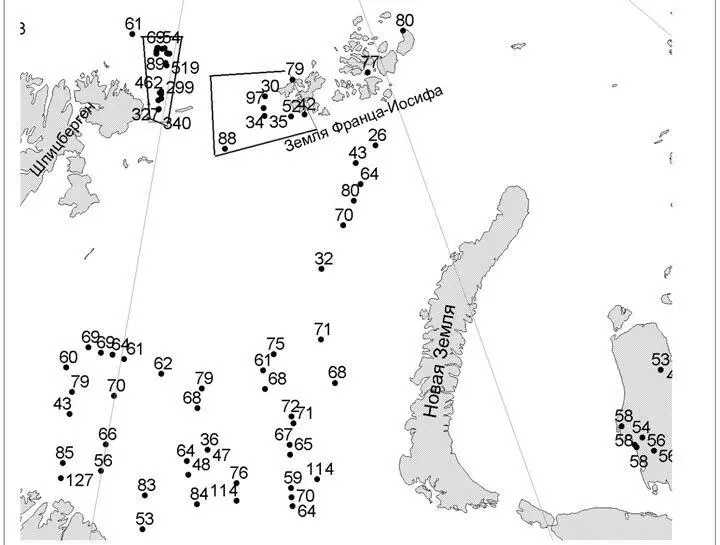

Рис. 1. Геотермическая изученность Баренцевского региона. Точки – станции измерения и значения теплового потока (мВт/м 2); оконтурены районы работ 25-го рейса НИС «Академик Николай Страхов»: полигоны ЗФИ (см. рис. 3) и Шпицберген (см. рис. 4).

Геотермическая изученность Баренцевоморской плиты, в особенности ее Свальбардской части, до настоящего времени остается невысокой.

Впервые геотермические работы были выполнены по профилю п-ов Рыбачий – Земля Франца Иосифа в 1976 году во время 23-го рейса НИС «Академик Курчатов» ( Методические…, 1983 ). Применявшаяся тогда аппаратура (одноканальный автономный термоградиентограф ПТГ-3МТБ) не позволяла фиксировать ряд таких важных параметров, как придонная температура воды, угол вхождения зонда в донные осадки, форма термограммы. Относительная погрешность измерений оценивалась в 30–40 %. Полученные записи не позволяли отфильтровать степень влияния экзогенной волны, обусловленной периодическими колебаниями температуры у дна и придонными течениями.

В 1980-е годы, в связи с развитием бурения в Арктике, были получены первые кондиционные измерения теплового потока по термокаротажным данным в Баренцевом и Карском морях ( Цыбуля, Левашкевич, 1992 ) и данные по оценке значений градиентов температуры и теплопроводности пород. Впоследствии эти данные были уточнены ( Левашкевич, 2005 ). В те же годы Геологическим институтом КНЦ РАН были получены измерения теплового потока в южной и центральной частях Баренцева моря двухканальным автономным зондом ТГЦП. Площадные наблюдения сопровождались режимными наблюдениями за температурой морского дна на нескольких опорных станциях. Это позволило с помощью специально разработанного алгоритма ( Левашкевич, 2005 ) оценить глубинную компоненту теплового потока и количественно учесть влияние периодических колебаний температуры дна.

Анализ имеющихся на сегодняшний день скважинных и зондовых измерений позволяет говорить о тенденции повышения теплового потока в северо-восточном и северо-западном направлениях (см. рис. 1). Так, на севере Балтийского щита среднее значение теплового потока составляет 54 мВт/м 2, в районах Северо-Баренцевской впадины и Центрально-Баренцевского поднятия – 70 мВт/м 2. Такой тренд теплового потока можно объяснить влиянием тектонических процессов в коре Баренцевоморской плиты, омоложение которых происходит в северном направлении. Авторы ранее уже высказывали предположение о связи этого явления с развитием рифтогенеза ( Хуторской и др., 2003 ).

Работы в описываемом рейсе НИС «Академик Николай Страхов» выполнялись с помощью новой модификации известной и апробированной серии геотермических зондов «ГЕОС» – зондом «ГЕОС-М». Зонд предназначен для автоматичного высокоточного измерения температуры донных осадков; градиента температур и теплопроводности осадков на четырех измерительных базах; гидростатического давления (глубины); температуры воды; угла внедрения зонда в осадки (отклонения от вертикали); определения на основе полученных данных глубинного теплового потока через дно акватории. Кроме того, зонд позволяет осуществить вертикальное температурное зондирование водной толщи. По кабель-тросу осуществляется управление процессом измерения, вся получаемая информация поступает в набортный компьютер.
