По результатам проведенных испытаний метод прогноза ветрового волнения в арктических морях был рекомендован для внедрения в оперативную работу Гидрометцентра России и ААНИИ (решение ЦМКП Росгидромета от 10 ноября 2010 № 140-5281).

Прогностическое поле ветрового волнения можно рассчитать только с помощью методов математического моделирования. Однако модельную оценку уже имевших место прогнозов полей ветрового волнения и текущего прогноза можно улучшить с помощью данных наблюдений за волнением. Эти данные важны и для проверки существующих представлений о физике процесса, и для верификации результатов модельных расчетов. Современные зарубежные модели ветрового волнения ( WaveWatch III, WAM ) в прогностических целях уже давно (с 1980-х годов) применяют усвоение инструментальных данных наблюдений над волнением, но это относится в первую очередь к данным измерений, выполненных с заякоренных буёв.

Современные спутники обеспечивают продолжительные серии наблюдений, однако попытки усвоения спутниковых данных AVISO о высоте волн показали, что гридированные данные, собранные за двое суток, совсем не годятся для оперативной ассимиляции. Это заключение подтверждается примером необычно сильного шторма в Баренцевом море в летний период 2010 года. В качестве примера на рис. 5 приводятся поля ветрового волнения, восстановленные по различным моделям и спутниковым данным AVISO , из которых видно, что по спутниковым данным (рис. 5 а ) высоты ветрового волнения значительно занижены по сравнению с тремя модельными полями высот волн, представленными на рис. 5 б , 5 в и 5 г .

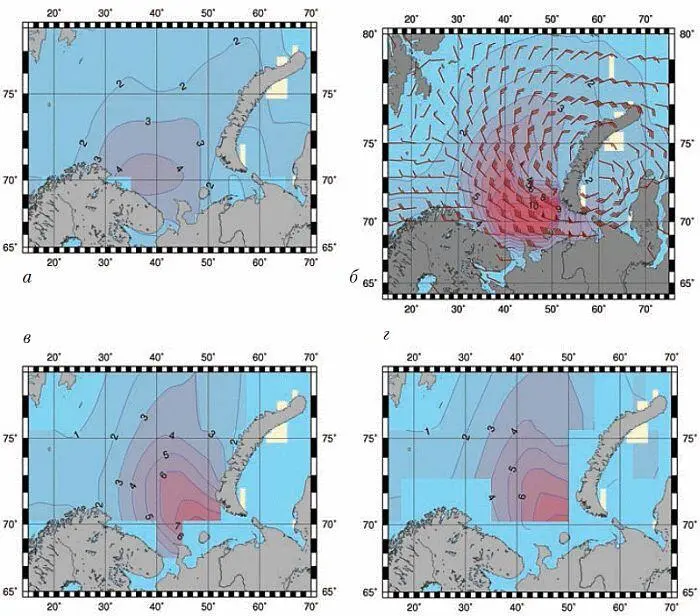

Рис. 5. Сопоставление полей высот волн по различным моделям и данным спутниковым измерением AVISO на 24 июля 2010 года: а) – спутниковые данные AVISO на 00 часов; б) – модель AARI-PD2 на 06 часов; в) – модель WaveWatch III на 06 часов; г) – модель WAM на 06 часов

Усвоение сырых (трековых) спутниковых данных AVISO , имеющих пространственную и временную привязку, представляет собой еще более сложную задачу. Эта задача требует значительных усилий, связанных с увеличением вычислительной мощности расчетных серверов и серверов обработки этих данных.

Радиолокаторы с синтезированной апертурой (РСА), установленные на борту космических спутников дистанционного зондирования Земли (ДЗЗ), уже длительное время используются в мировой практике для наблюдения за различными важными метеорологическими и океанографическими явлениями. В области метеорологии это наблюдения за атмосферными вихрями, атмосферными гравитационными волнами и фронтами, областями выпадения осадков, полями ветра. В океанографии это отдельные вихри, диполи, гидрологические фронты, внутренние волны, течения, явление апвеллинга, батиметрия прибрежных областей, стоковые выносы рек, загрязнения поверхности моря естественного и искусственного характера, морские льды. Спутниковые РСА также позволяют осуществлять слежение и контроль за перемещением морских транспортных средств, поиск и обнаружение новых подводных месторождений нефти.

Применяемый в РСА физический метод наблюдения за тем или иным природным явлением основан на анализе отражённого поверхностью моря активного сигнала прибора с длиной волны от нескольких миллиметров до нескольких сантиметров. Поверхностный микрослой (до 200–300 мкм) моря имеет собственные физико-химические характеристики, отличающие его от остальной части поверхностных вод, и содержит, в частности, большое количество органических веществ. Поля фито– и зоопланктона, продукты жизнедеятельности морских организмов, речные и сточные воды, сбросы балластных и технических вод судами, естественные выбросы подводных нефтяных месторождений насыщают морские воды органическими поверхностно-активными веществами (ПАВ), способными менять поверхностное натяжение микрослоя. В свою очередь, изменение величины поверхностного натяжения на большой площади морской поверхности обусловливает изменение её степени сглаженности или шероховатости и лимитирует развитие капиллярных волн, что и определяет отражающую способность поверхности и интенсивность отражённого сигнала РСА.

Кроме того, в поверхностном слое океана наблюдаются специфические физические явления, способствующие лучшему отображению на снимках РСА морских динамических структур, таких как, например, соленоиды вертикальной циркуляции Ленгмюра ( Sole et al., 2000 ), образующих на поверхности моря линии дивергенции и конвергенции. На снимках РСА подобные области отображаются как совокупность параллельных светлых и тёмных полос или линий, трансформированных под действием внешних факторов и принимающих форму обуславливающих их динамических структур (океанические вихри, ринги, меандры поверхностных течений и др.). Таким образом, резюмируя, можно сказать, что снимки РСА отображают не сами природные явления, а их проявления (следы) на морской поверхности (рис. 6).

Рис. 6. Изображение района Берингова пролива, выполненное спутником ENVISAT 22 июня 2003 г.: а) – снимок 400×400 км ASAR, координаты центра снимка: 66,15° с.ш. и 166,25° з.д. Светлая часть снимка соответствует зоне интенсивного ветрового волнения; б) – увеличенный фрагмент снимка. На морской поверхности наблюдается сложная система тёмных спиралевидных структур, обусловленная динамическими процессами в прибрежной зоне

В случае наблюдения океанских вихрей и диполей (диаметром от сотен метров до десятков километров) (рис. 7) можно определить их пространственные геометрические характеристики, а при наличии ряда последовательных снимков определить траекторию и скорость смещения, составить карту пространственного распределения и отобразить картину их пространственно-временной повторяемости ( Кровотынцев и др, 2009 г. ).

Рис. 7. Изображение района бухты Маргариты (западная часть Антарктического полуострова), выполненное спутником ENVISAT 18 марта 2002 г. В центре снимка на тёмном фоне чистой воды и светлого однолетнего дрейфующего льда обнаруживается диполь, состоящий из двух вихрей циклонической и антициклонической направленности вращения, диаметр каждого из которых составляет около 25 км
