Владимир Жабцев - Электричество дома и на даче. Как сделать просто и надежно

В подсобных хозяйствах применяют различные малогабаритные центробежные электронасосы. В большинстве случаев это изделия отечественного производства, хотя сегодня можно найти насосы высокого класса, предлагаемые западными фирмами.

Корпуса насосов необходимо заземлять. Для этого их снабжают трехжильным шнуром и электрическим соединителем с заземляющим контактом.

Из отечественных центробежных насосов выделим бытовой центробежный моноблочный погружной электронасос ЦМВБ-1,6-15. Он предназначен для подачи воды из открытых водоемов, цистерн, баков, колодцев и скважин диаметром более 100 мм. Благодаря двойной изоляции электродвигателя этот насос работает практически безотказно.

Самовсасывающие центробежные вихревые насосы 1СЦВ-1,5М, ВС-1,8/18, «Оазис-1» применяют только для подачи чистой воды из колодцев, скважин и открытых водоемов. Самовсасывание обеспечивается тем, что всасывающий (диаметр 25 мм) и напорные (диаметр 19 мм) патрубки расположены выше оси насоса, поэтому его рабочая полость всегда заполнена водой. Для включения насоса в работу после остановки заливать водой его не надо.

Принцип действия объемно-инерционных насосов основан на использовании колебаний, передаваемых клапану-плавнику. Электромагнитные (вибрационные) насосы не имеют трущихся поверхностей, вращающихся деталей и не требуют смазывания. К ним относятся широко известные насосы «Малыш», «Малютка», «Родничок», «Струмок», «Риони», НЭБ-1/20.

Электромагнитный бытовой насос «Малыш» предназначен для подъема пресной воды из колодцев и трубчатых скважин с внутренним диаметром более 100 мм с глубины до 40 м. Температура перекачиваемой воды должна быть не более 35 °C. При работе насос должен быть полностью погружен в воду, не соприкасаясь при этом со стенками и дном колодца

Насос НЭБ-1/20 можно использовать для подъема воды из скважин диаметром не менее 200 мм, а также из любых естественных и искусственных водоемов.

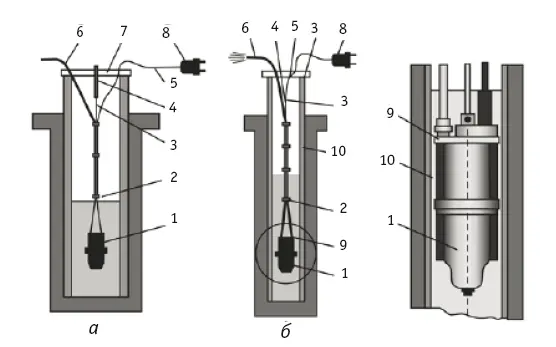

Установка электронасоса типа «Малыш»: а — в колодце; б — в обсадной трубе; 1 — насос; 2 — связка провода со шлангом; 3,4 — капроновая и пружинная (из резины) подвески; 5 — провод; 6 — шланг; 7 — перекладина; 8 — вилка; 9 — защитное кольцо; 10 — обсадная труба.

Электронасос включают в работу сразу же после погружения без предварительной заливки водой. Перемещать или поднимать насос можно только после отключения его от электросети. Режим работы вибрационных насосов длительный. Однако время непрерывной работы не должно превышать 2 ч с последующим отключением на 15–20 мин. Пользоваться насосом следует не более 12 ч в сутки.

С помощью водоподъемных установок типа ВУ-1,5-19 и ВУ-45 можно полностью автоматизировать систему водоснабжения потребителей с суточным водопотреблением до 10 м3. В комплект установки ВУ-1,5-19 входит насос «Агидель», в комплект установки ВУ-45 — вибрационный насос «Малыш».

Водоподъемные установки, включающие в себя двухкамерный гидроаккумулятор, блок автоматики, работают следующим образом. Напряжение подается на блок управления. При включении выключателя насос приводится в действие и вода направляется к потребителю. Если расход прекратится или станет меньше подачи насоса, то вода начнет поступать в нижнюю камеру гидроаккумулятора.

Водоподъемная установка:

а и б — установки с насосами разных типов; в — гидроаккумулятор с блоком управления; I — узел соединения воздушной и жидкостной камер гидроаккумулятора с диафрагмой; 1 — насос; 2 — гидроаккумулятор; 3 — блок управления; 4 — датчик реле давления; 5 — вентиль для накачки воздуха; б — вентиль разводящей сети диаметром 25 мм; 7 — тройник диаметром 25 мм; 8 — водоподводящий патрубок; 9, 10 — воздушные камеры; 11 —диафрагма.

Наполняя гидроаккумулятор, вода сжимает воздушную камеру, давление в системе растет, и, как только оно достигнет заданного значения, реле отключит насос. При возобновлении водопотребления вода в трубопроводную сеть будет подаваться из гидроаккумулятора под давлением сжатого воздуха. Постепенно давление в гидроаккумуляторе упадет, и, когда оно достигнет нижнего значения настройки, реле включит насос в работу.

Для обработки почвы используются электрифицированные мобильные машины: электрофреза, электрокультиватор, электрорыхлитель.

Электрофреза ФС-0,7А рекомендуется для участков площадью 3–5 соток, применяется при обработке почвы на приусадебных участках, огородах, в парниках, садах, теплицах, для приготовления почвенных смесей. Производительность — 790 м2/ч, ширина захвата — 700 мм, глубина обработки почвы — от 60 до 200 мм, рабочая скорость — 1,13 км/ч. Мощность электродвигателя — 3 кВт. Масса фрезы — 160 кг, габаритные размеры, мм: длина — 1835, ширина — 770, высота (регулируемая) — 840—1490.

Ходовые колеса фрезы с грунтозацепами и рабочие органы (правый и левый роторы, на которых установлены ножи) приводит в действие трехфазный электродвигатель с частотой вращения 1500 мин1, напряжением 380 В. Диаметр ротора рабочих органов — 420 мм, частота вращения — 240 мин-1. Машина получает электроэнергию по гибкому шланговому четырехжильному кабелю КРИТ 3x1,5 + 1x1 длиной 50 м, на концах которого смонтированы электрические соединители. На панели правой рукоятки управления находятся ручной пускатель, пакетный переключатель изменения направления вращения ротора фрезы и вилочная часть электрического соединителя для подключения питающего кабеля КРИТ.

В комплект машины входит приспособление, состоящее из рамы, на которой установлены автоматический выключатель и барабан с рукояткой для намотки кабеля. Автоматический выключатель предназначен для защиты питающего кабеля, пусковой аппаратуры и электродвигателя от токов короткого замыкания и перегрузок.

При эксплуатации фрезы надо строго соблюдать правила техники безопасности: не допускать натяжения гибкого питающего кабеля и наездов на него самой фрезой и транспортными средствами; запрещается работать с фрезой без индивидуальных защитных средств — диэлектрических перчаток и галош.

Если фрезу используют с аппаратом защитного отключения, то работать без индивидуальных защитных средств разрешается.

Электрокультиватор Ж-1500 не имеет ходовых колес и движется за счет вращения рабочих органов.

Электрорыхлитель почвы Ш63 «совмещает» в себе лопату, мотыгу, культиватор и борону. Он состоит из рамы Г-образной формы с двумя рукоятками, ножным прижимом и хомутами для крепления электрической сверлильной машины, рабочего органа с тремя сменными ножами размерами 140, 220 и 270 мм, ограждения и кабеля длиной 25 м (сечением 2 × 0,75 мм2) с электрическим соединителем. На правой рукоятке машины установлен рычаг с тягой для включения и отключения электродвигателя сверлильной машины.
