В комплект почвообрабатывающих машин входит устройство защитного отключения. Рыхлители и культиваторы комплектуют гибким шланговым кабелем длиной 15 или 25 м.

Роторный культиватор, роторный рыхлитель и электрофреза — малогабаритные электрифицированные почвообрабатывающие машины. Для привода культиватора и рыхлителя используются ручные сверлильные электрические машины ИЭ-1202 и ИЭ-1206 с однофазными электродвигателями мощностью 420 и 1150 Вт, для привода электрофрезы — трехфазный асинхронный двигатель мощностью до 3 кВт.

Малогабаритные электрические газонокосилки подбирают исходя из предполагаемой площади обработки.

Для борьбы с вредителями и болезнями плодово-ягодных и овощных культур, а также для полива растений, побелки деревьев, внутрипочвенной подкормки деревьев, подачи воды из искусственных и естественных водоемов служат электрифицированные передвижные (0ЭП-60, Э0С-3, Э0С-5) и переносные (СОМ, 0Э-202, ОЭС, 0Э-201) «Каскад», «Универсал» опрыскиватели.

Передвижные опрыскиватели состоят из тележки с двумя обрезиненными колесами, на которой расположен бак для рабочей жидкости со съемной крышкой. Внутри бака закреплены электронасос «Малыш», тройник для соединения с напорным шлангом длиной 10 м, выключатель, кабель длиной 40 м с электрическим вилочным соединителем.

Некоторые модели электроопрыскивателей укомплектованы кузовом грузоподъемностью до 75 кг, который устанавливается на шасси ручной тележки, которую можно использовать для перевозки грузов.

Переносной опрыскиватель СОМ включает однофазный асинхронный электродвигатель, механизм привода, диафрагменный насос и распылитель. Кроме ранее перечисленных операций, опрыскиватель можно применять для дезинфекции, дезинсекции (уничтожения вредных насекомых), полива садово-огородных культур, мойки автомашин, выполнения окрасочных работ водно-известковыми и водно-меловыми растворами плотностью не более 1300 кг/м3 (1,3 г/см3) и других бытовых целей.

Электроопрыскиватель подключают к однофазной сети напряжением 220 В только через устройство защитного отключения У30, используя кабель КРИТ 2x1,0 длиной 16 м.

Ручной малообъемный опрыскиватель 0М-301 «Туман» имеет производительность не более 0,1 л/мин рабочей жидкости — в 2–3 раза меньше, чем у ручных опрыскивателей, при большей эффективности осаждения. Вместимость бачка — не более 1,5 л. Рабочая ширина захвата — не менее 1 м. Для электропитания применяются круглые элементы типа А373 или А343. Напряжение питания — 12 В,

потребляемая мощность — 5 Вт. Масса опрыскивателя без элементов питания — не более 1,2 кг.

Для обогрева теплиц и парников используют специальный нагревательный кабель или провод в изоляционной оболочке.

Нагревательный провод повышенной надежности ПНВСВ, предназначенный для обогрева почвы и воздуха в рассадных культивационных сооружениях, представляет собой токопроводящую жилу, выполненную из стальной оцинкованной проволоки, изолированной поливинилхлоридным пластикатом и лавсановой или фторопластовой пленкой. Сверху он имеет защитную оболочку из поливинилхлоридного пластиката.

Электронагревательное устройство УНТ-1:

1 —устройство для подключения и защитного отключения типа УЗ О-В; 2 — электрический кабель; 3 — соединительная коробка;4 — нагревательный провод типа ПНВСВ-06.

Провод устойчив к воздействию солнечной радиации, проникающей через пленочное или стеклянное ограждение, к действию воды и раствора минеральных удобрений. При понижении температуры окружающей среды до -50 °C качество изоляции провода не снижается. Диаметр токоведущей жилы провода — 0,6 мм, наружный диаметр — 4,5 мм. Допустимая температура поверхности оболочки — не более 80 °C, масса — 30 г/м. Срок службы — 20 лет.

Провод можно монтировать при температуре окружающего воздуха не ниже -10 °C, радиус изгиба провода должен быть не менее 20 мм. При укладке участки провода не должны касаться друг друга, расстояние между проводами должно быть не менее 50 мм.

Для подводки питания рекомендуется использовать гибкий медный провод ПГВ или кабель сечением 1–1,5 мм2 длиной 500—1000 мм.

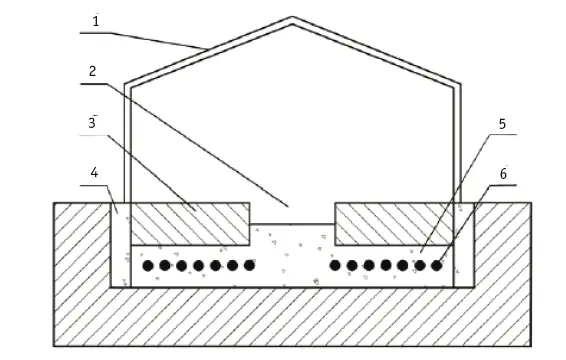

Теплица (в разрезе) с электрообогревом проводом ПНВСВ 0,6:

1 — ограждение; 2 — проход; 3 — слой плодородной почвы; 4 — теплоизоляционная прокладка (щебень, керамзит); 5 — слой песка; 6 — нагревательный провод ПНВСВ 0,6.

Токоведущую жилу ПНВСВ соединяют с медной жилой ПГВ.

Места пайки герметично изолируют полиэтиленовой трубкой.

Электронагревательное устройство УНТ-1 предназначено для обогрева почвы и воздуха в теплицах во всех климатических зонах Российской Федерации. Состоит из нагревательного провода типа ПНВСВ, соединительного кабеля длиной до 25 м и устройства защитного отключения УЗО-В.

Потребляемая мощность устройства — 1000 Вт, напряжение питающей сети — 220 В, длина нагревательного провода — 66±5 м, срок службы — 8 лет, масса — 5 кг.

УНТ-1 монтируют при температуре окружающего воздуха не ниже -10 °C. Для этого в теплице роют котлован глубиной 350–400 мм, дно которого выравнивают и утрамбовывают; насыпают песок слоем 50 мм, с помощью шаблонов раскладывают нагревательный провод по дну котлована петлеобразно, параллельными нитями на расстоянии 50—100 мм одна от другой без соприкосновений и пересечений. Потом нагревательный провод засыпают песком слоем 30–50 мм, сверху укладывают слой культурной почвы толщиной 250–300 мм.

Электронагреватель почвы ЭП используется для дополнительного обогрева почвы в парниках и теплицах на солнечном обогреве. Он состоит из одного или двух нагревательных элементов, соединенных параллельно.

Нагревательный элемент представляет собой кабель КНН 1х0,63 с теплостойкой изоляцией и металлическим экраном. Для подключения нагревателя к электрической сети используют провод длиной 12 м, который соединяют с нагревательными элементами при помощи специальной герметичной коробки. Электробезопасность нагревателя обеспечивается применением устройства защитного отключения типа У30-В.

Проводить работы, связанные с обработкой почвы и уходом за растениями, при включенном нагревательном устройстве категорически запрещается. Теплицу, работающую с электрообогревом, необходимо запирать на замок, а на дверях следует повесить табличку «Под напряжением. Опасно для жизни!».

Парник с автоматическим поливом и электрообогревом типа ПП-1 представляет собой сборно-разборную конструкцию с пленочным ограждением. Система электрообогрева включает нагревательные элементы, собранные в две гирлянды по десять элементов в каждой, энергоблок с трансформатором 0СМ-10 и автоматическим выключателем АК-63-2МГ, электрический кабель. Нагревательные элементы питаются от энергоблока через трансформатор напряжением 36 В.
