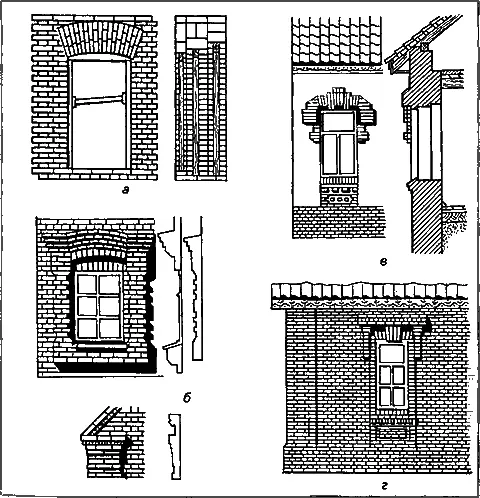

Перемычки.Дойдя в простенках от порога дверей или подоконника до самого верха, надо перекрыть отверстие и вести над окнами и дверями кладку сплошных тяжелых стен. Такое перекрытие носит название перемычки (рис. 27 а, б, в, г ) и довольно часто приобретает вид арки (рис. 27 а ). Арки делают из кирпича, уложенного на ребро. Смотря по ширине отверстия, арки выкладывают более или менее широкие по числу кирпичей в толщине арки, если считать вверх. На рис. 27 а показана арка в 1½ кирпича. Так как кирпичи в перемычке находятся на весу, их положение должно быть особенно правильным, для чего устраивают временную опору — опалубку сверху — по форме нижней поверхности перемычки и настолько крепкую, чтобы не осела под весом кладки. Эту опору ставят на деревянных кружалах. Для небольших перемычек кружала ладят так. С лицевой стороны окна укрепляется на ребро доска, верх ее обрезан соответственно дуге арки (рис. 27 а , 28). С внутренней поверхности стены ставятся два или три таких же ребра из досок на уступах откосов. Острые концы доски кладут иногда просто на верх простенков (рис. 28), причем сразу же под них подводят деревянные брусочки, чтобы потом легче было выколачивать кружала. Впрочем, лучше подпирать концы досок-кружал стойками, которые надо прижать к кладке распорками, положенными поперек окна (рис. 27 а ). Сверху ребра покрывают поперечинами из тонких досок — во время работы они служат опорой — палубой для кирпича перемычек.

Перемычки с дугообразным низом делают весьма пологими, потому что дугообразный верх рам и переплетов обходится тем дороже, чем круче кривизна дуги. Бывает, что и при дугообразных перемычках оставляют рамы с прямым верхом, а щель заделывают досками, наподобие кружал, паклей и заштукатуривают. Чаще всего центр дуги приходится на середину подоконника. Практичнее все же совсем плоские перемычки, их возводят не на вышеуказанных кружалах, а на доске толщиной 4,5–7 см, укрепленной плашмя, края которой заложены в стену (рис. 29). Тонкие доски при широком окне поддерживают снизу подпоркой.

Кружала оставляют на месте как можно дольше и убирают только перед установкой рам.

Перемычки выкладывают, начиная с обеих сторон от пят, то есть от косо срезанных простенков, чтобы швы между кирпичами направлялись к центру дуги арки. Число кирпичей должно быть нечетное, чтобы как раз на середине арки оказался целый кирпич. Когда кладка перемычки дойдет до середины арки, здесь должно остаться место для одного кирпича, не более. Его забивают плотно, чтобы он не дал осесть опирающимся на него половинкам перемычки. Этот так называемый замковый камень приходится точно подгонять притеской. Кирпич для такого замка выбирают из числа самых плотных и крепких. Благодаря общему направлению кирпичей к центру арки швы получаются расширяющимися кверху, так что если нижними концами кирпичи соприкасаются между собой, швы вверху непременно будут слишком широкими. Нужны же для прочности швы тонкие. В теории арки перемычек следовало бы выводить из кирпичей в форме клина, на практике находят выгоднее заменять известковый раствор цементным, который позволяет делать широкие швы, схватываясь и накрепко соединяясь с кладкой в сплошной камень в форме арки. Если нет цемента, избегая дорогостоящей тески, допускается класть арку из неподтесанного кирпича, и только средние у замка 3 или 5 рядов обтесывают в виде клина. Перемычки арок вообще строить гораздо труднее, чем саму стену. И потому, не полагаясь на умение каменщика, стоит воспользоваться цементным раствором, который покроет все неточности в кладке арки.

Кирпичи в перемычке кладут с соблюдением условий правильной перевязки, как в столбах, с тем отличием, что в данном случае этот «столб» будет изгибаться дугой. На рис. 30 а и 30 б обозначено расположение кирпичей в двух смежных рядах арки, причем на рис. 30 а перемычка с одним уступом для прислонной рамы из бруса, а на рис. 30 б — для двух прислонных рам. Понятно, что независимо от своей высоты перемычка складывается так, будто состоит из постепенно загибающихся плит или слоев. Схема правильной кладки перемычки в 1½ кирпича, чаще всего применяющаяся в небольших постройках, приведена на рис. 31 а . На рис. 31 б дан план кладки в 2 кирпича перемычки, изображенной на рис. 31 б . Трехчетверочные кирпичи помечены крестом, а тесаный кирпич заштрихован. По чертежу легко понять, что для соблюдения строгой перевязки приходится использовать преимущественно трехчетверочные кирпичи, половинки. Кроме того, требуется вытесывать особые крючки, что дорого, отнимает много времени и хорошего материала, так что на практике, особенно при цементном растворе, не применяется. Вместо крючков вставляют два куска кирпича, в общем напоминающих форму крючка.

Толщину перемычки определяет ширина окна, так, перемычки, перекрывающие отверстия в полтора метра, делают от 1½ до 2 кирпичей и с выносом на 7—10 см. Перемычкой в 2½ кирпича допустимо перекрывать оконные и дверные отверстия шириной до 4 м, однако подъем перемычек не может быть менее ⅛ пролета. Глубина четвертей получается около 7 см, что позволяет установку присланных рам толщиной не более 10 см. Когда эти рамы изготавливают из более толстых брусьев, вместо двух в оконном отверстии оставляют одну, только более глубокую четверть. Перемычка тогда выкладывается по схеме на рис. 30 а и 31 в . Кладка перемычек с одной четвертью удобнее, чем с двумя, но зато тут понадобятся более толстые, а стало быть, и более дорогие рамы.

Каналы в стенах.С разными целями в стенах часто оставляют вертикальные каналы — дымоходы для пропуска воздуха, иногда для ускорения просушки стен кладки. Случается, что соседствует несколько дымовых каналов. Для облегчения кладки сечение каналов считают по размерам кирпича: ½×½ (рис. 32 а ), ½×1 (рис. 32 б ), ¾×¾, 1×1 и т. д. Чтобы каналы не ослабляли стен и не затрудняли размещение балок, стараются дать им поменьше места, сближают возможно теснее, оставляя промежутки в ½ кирпича, а то и меньше. Кроме того, каналы по возможности должны иметь гладкие ровные стены, быть строго отвесными и не нарушать правильной перевязки кирпичей в стене. Главным же образом необходимо позаботиться о том, чтобы в углах каналов кирпичи были хорошо скреплены с основной стеной. Наиболее распространенный вариант в жилых зданиях показан на рис. 32 б . При увеличении дымовых каналов кладка в принципе остается той же.
