Удешевленные типы кирпичных стен.Рыночные цены никогда еще не совпадали с домашними. Памятуя о российских морозах, хозяин хочет возвести стены потолще, но при дороговизне строительных материалов ему надо обойтись как можно меньшим количеством кирпича. Выход в большинстве случаев находится в том, чтобы строить стены с пустотами в виде каналов или прослоек. Такие стены называют пустотелыми.

В этих конструкциях слой воздуха, как плохого проводника тепла, может частично заменять кирпич. Стена общей толщиной в 2 кирпича с двумя рядами прослойки такая же теплая, как кладка в 2½ кирпича, выполненная как сплошная поверхность. Этот расчет верен, когда воздух в пустотах пронизывает какой-либо заполнитель и находится в неподвижном состоянии. В свободное пространство в кладке засыпают золу, торф, древесные опилки, песок и другие материалы. В стене на рис. 33 а воздушная прослойка занимает ¼ кирпича, одна сторона кладки выложена в ½ кирпича, а другая — в полтора. Внешнюю и внутреннюю части стены связывают тычки, по 4 в каждом ряду, они повторяются по высоте через 5 рядов.

Чтобы сделать стену потеплее, в ней располагают две прослойки с утепляющим материалом (рис. 33 б и 34). Издавна подобными стенами выкладывали дома в пермском климате, и они обеспечивали тепло в суровые холода Северного Урала. В данном варианте связь сторон также осуществляется тычковой кладкой. Тот же результат дает и толстая проволока, загнутая как двусторонний крючок, концы которого заделывают в каждую из противолежащих стенок. В кирпиче для этого еще выдалбливают узкие и глубокие ямки под эти крючки (рис. 35 а ). Потом канительную работу с долбежкой заменили способом попроще (рис. 35 б ) — в швы на цементном растворе прокладывают проволоку вдоль всей стены, как и крючки, на расстоянии через 70 см. Проволока при этом еще удерживает стену от выпучивания. Некоторые хозяева применяют одновременно и крючки и проволоку, чтобы сомнений в прочности стены не оставалось совсем (рис. 35 в ). В незаполненных пустотах между стенами происходит процесс, аналогичный с оконными стеклами, — наружная стена охлаждается, промерзает, отпотевает. Крючки ржавеют быстро, если полость ничем не забита. Заполнители полезны для сохранения наружной стены, чтобы кирпич не отмокал и досрочно не выкрашивался.

В эксплуатации традиционная кладка не выдерживает сравнения со стеной, пустоты которой заполнены пористым материалом. При одинаковой их толщине сплошная стена оказывается холоднее. Слой в 7 см утрамбованного торфа, древесных опилок, соломенной резки, а также смесью этих материалов с сухой порошкообразной глиной или песком сохраняет тепло наподобие стены в половину или в целый кирпич (рис. 36 а , 36 б ). Две пустоты общей шириной в ¼ кирпича дают тепло как сплошная стена в 1 кирпич. А стена с пустотами при обшей толщине в 2 кирпича наверняка не уступит выложенной из сплошного кирпича в две с половиной его длины.

Если в пустотелой конструкции одна стена тоньше другой, толстую обращают наружу. Стена с двумя пустотами теплее, чем с одной, хотя кладка первой сложнее в исполнении. Как показывает схема на рис. 36 б , стена с двойной прослойкой по ¼ кирпича каждая — по сути, 3 тонкие полустенки в ½ кирпича, связанные между собой тычковым кирпичом, а не проволокой. Чтобы вся стена получилась совершенно устойчивой, промежуточные полустенки должны быть сложены из качественного целого кирпича, потому что тычковые связки считаются не особенно надежными: они держатся в соседней стенке лишь одной четвертью и, конечно, не в состоянии помешать одной стенке отойти от другой при малейшей неравномерной осадке фундамента. Кладка гладких стен из хорошего кирпича для каменщика не сложна и требует лишь его аккуратности.

Трудности встретятся при устройстве окон, углов, с укладкой потолочных балок и в сооружении крыши. Чтобы угол вышел поустойчивее и достаточно теплым, необходимо доводить стенки до взаимного пересечения (рис. 36 в ). При такой кладке угла ни в каком направлении не получится сплошного кирпича толщиной менее 70 см, из-за которого угол стены мог бы промерзнуть.

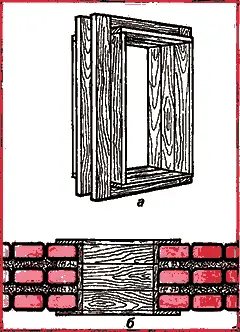

Оконные наличники из кирпича должны выступать настолько, чтобы толщина оконных откосов получилась по крайней мере 70 см. Наличники могут быть и наружные и внутренние, под ними можно и не расширять фундамент, если под окном сделать не сплошную, а трехслойную стенку. Кладка оконного отверстия похожа на кладку дверного. Небрежная кладка у окон исключается, потому что щели очень опасны при пустотелых стенах (рис. 36 г ). Кому эти правила трудны, лучше воспользоваться для оконного отверстия деревянной коробкой (рис. 37 а ). Сама коробка может быть сделана из 6—7-сантиметровой доски, как и стена, в ширину 2 кирпичей. С внешней стороны к коробке прибивают из 7-сантиметровых досок две рамы шириной по 20 см. Рамы следует подогнать так, чтобы они плотно входили в обе пустоты между стенками (рис. 37 б ).

Такая коробка упрощает устройство перемычки, которую в данном случае вовсе не обязательно делать арочной. Просто продолжают кладку стены по верхней доске коробки. Чтобы края стенок у оконного отверстия не расшатывались, снаружи и изнутри к коробке прибивают по наличнику из доски не тоньше 4 см и шириной хотя бы 18–20 см.

В сооружении с пустотелыми стенами балки своими концами должны опираться по крайней мере на две полустенки. Для этого на высоте потолка оканчиваем две внутренние полустенки и перекрываем их доской толщиной в 4 см или горбылем (рис. 38 а и 38 б ). Эта доска прилегает к верху стены совершенно плотно. Так как ширина обеих стенок вместе с прослойками составляет 32 см, а доски обычно шириной 22–25 см, их хватит перекрыть обе стены с прослойками. Но доска должна непременно одинаково лежать на обеих стенках, чтобы давление от балок, которые обопрутся на эти доски, распределялось бы между ними возможно равномернее. Доски желательно взять подлиннее, тогда одна доска послужит опорой нескольким балкам, станет и продольной связью для слабых стен.
