Фарштуль состоит из серьги, надетой своими утками на цапфы массивной траверсы с вырезом посредине для пропуска рабочих штанг. Вырез закрывается откидной щеколдой (собачкой, заградительной планкой или шпилькой). Штанга, заведенная в фарштуль, садится муфтой на края выреза траверсы.

Вращательное движение штанг в скважине осуществляется с помощью накидного хомута, который может быть выполнен из дерева и стягиваться шпильками.

В процессе ударно-вращательного бурения, несмотря на все предосторожности, случаются неполадки и аварии, приводящие к тому, что из скважины приходится извлекать какие-то предметы. Для этого служит ловильный инструмент (рис. 28).

Рис. 28. Ловильный инструмент:

1— винт (метчик); 2— колокол; 3— штопор: 4— «счастливый» крюк

Чаще всего приходится вытаскивать из скважины оторвавшиеся штанги. Разрыв штанг происходит в первую очередь потому, что в домашних условиях для штанг часто используют случайные материалы, а также, из-за неопытности бурильщика. Для вытаскивания оторвавшихся штанг применяют ловильный винт, или метчик, представляющий собой стальной закаленный винт конической формы, нижний конец которого свободно входит в отверстие штанг. Продольные канавки ловильного винта предназначаются для стружки, образующейся при прорезывании винтом стенок штанги трубок.

В тех случаях, когда отверстие оторвавшейся части замято и конец ловильного винта в него не входит, а также для вытаскивания оторвавшегося рабочего инструмента с шейкой из сплошного металла, используют ловильный колокол.

Аналогичные ловильные инструменты применяют и для обсадных труб.

Когда упущенная в скважину штанга имеет наверху муфту, для ее ловли применяют «счастливый» крюк, которым штангу подхватывают под муфту.

Для того чтобы из скважины вытащить упавший мелкий предмет, необходим ловильный штопор — спирально согнутая стальная пластина (полоса) с резьбовым хвостиком наверху. Штопор опускают в скважину на штангах, и при вращении он вместе с породой захватывает упавший предмет.

Для подъема тяжелой колонны штанг из глубоких шахт потребуется ворот или лебедка, а также опора для верхнего блока. Обычно в этом случае устанавливают буровую вышку (рис. 29), которая представляет собой треногу высотой 4,5–5 м с канатным блоком наверху. Через блок должна быть пропущена крепкая веревка или стальной трос, с помощью которых колонну штанг с инструментом и разбуренной породой можно было бы вытащить лебедкой или воротом на поверхность.

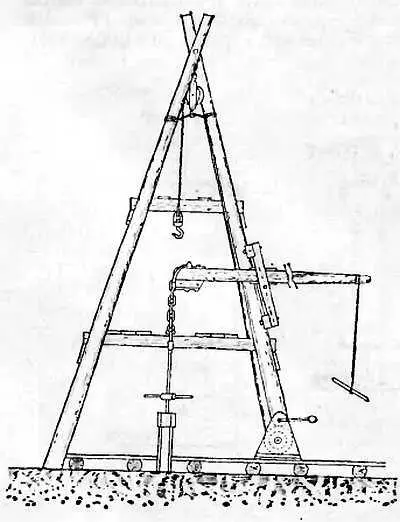

Рис. 29. Буровая вышка

При ударном бурении, когда инструмент со штангами поднимают на 1–1,5 м и сбрасывают в забой, для облегчения труда применяют балансир (рычаг 1-го рода) — деревянный брус или крепкую доску-шестидесятку. Чтобы долота разрабатывали круглую скважину, штанги с инструментом при каждом ударе поворачивают руками на некоторый угол. Поэтому к балансиру их подвешивают через штанговый вертлюг (рис. 30). Более совершенным устройством по сравнению с балансиром является специальная фрикционная лебедка, позволяющая осуществить удар в результате оттягивания каната.

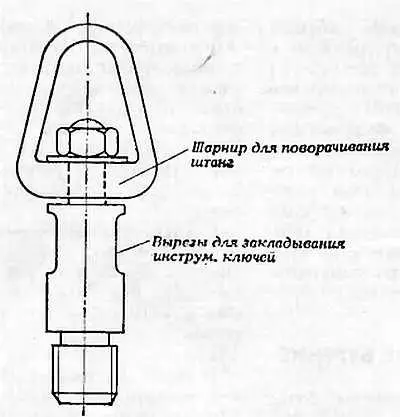

Рис. 30. Вертлюг

Одним из серьезных моментов при ударно-вращательном бурении является заложение скважины. Надо помнить, что вращательное бурение ложковыми бурами всегда связано с опасностью скручивания штанг. И эта опасность тем больше, чем глубже скважина. Если при этом скважина заложена не отвесно, а под некоторым углом, то к напряжениям скручивания добавляются еще напряжения от изгиба буровой колонны. Кроме того, всякая наклонная скважина имеет тенденцию с глубиной все более и более уходить от вертикали, что сильно затрудняет как само бурение, так и опускание (особенно!), а также подъем обсадных труб.

При наличии треноги заложение скважины производят подвешенным инструментом, чем и достигается нужная вертикальность. Если треноги нет и штанги удерживают руками, то для закладки скважины необходимы три человека: двое закручивают ложковый бур, а третий следит за вертикальностью штанги. Когда ложковый бур углубится в землю на половину его длины, его вынимают, очищают и опускают вновь, подлив в скважину воды, чтобы стенки скважины не осыпались, а обмуровывались. Затем скважину опять проверяют на вертикальность и т. д. Если вертикальность не получилась, скважину надо начать вновь.

Сухая порода плохо удерживается в ложковом буре, поэтому надо в скважину подливать воду — она играет также и роль смазки. При длине ложки 750 мм скважина при полном заполнении ложки разбуренной породой углубляется примерно на 350 мм.

Так как устье скважины в земле сильно разрабатывается, то, пройдя буром первые 3–4 м, следует обсадить скважину одним или двумя звеньями обсадной трубы. Это первое кропление скважины обычно происходит без затруднений. Обсадная труба должна иметь внизу режущий башмак (см. раздел «Обсадные трубы»), а вверху — патрубок, предохраняющий резьбу от занятия. В скважине обсадная труба должна висеть свободно на деревянном или стальном хомуте.

Крепление скважины обсадной трубой обусловлено следующими причинами. Пластичные породы, особенно глины, пройденные буром, имеют тенденцию набухать под воздействием воды или вспучиваться в скважину от давления верхних пластов. С результате просвет скважины сужается и затрудняет (или даже делает невозможным) спуск бурового инструмента. Когда же скважина прорезает неустойчивые породы (пески, гравий, гальку, рухляки и т. п.), она начинает засыпаться или заплывать этими породами. Неизбежным становится крепление скважины и в том случае, когда приходится переходить к долблению твердых пород долотами. Разбуренная при этом твердая порода в виде бурильной грязи отбирается небольшими порциями желонкой; скорость проходки скважины подчас измеряется сантиметрами в сутки.

При глубине скважины более 10 м процесс ручного ударно-вращательного бурения становится очень тяжелым и трудоемким. Длинные штанги гнутся, трудно избежать искривления оси скважины, много времени уходит на свинчивание-развинчивание штанг, возникает опасность их разрыва. А когда бур не идет, натыкаясь на камни, работа превращается в настоящее мучение.

Между тем дело можно существенно облегчить, если штанги заменить стальным тросом или даже веревкой и производить бурение только ударным способом. В настоящее время этот ударно-канатный способ имеет некоторое промышленное значение, применяясь в основном при бурении глубоких скважин на воду.
