Конечно, основным элементом рулевой машины является штурвальное колесо. Его изготовлением и займемся. Нам понадобятся несколько кусочков медной проволоки и маленькое колечко из того же материала. Медную проволоку, виток к витку, наматывают на стержень нужного диаметра, а затем разрезают вдоль получившуюся пружинку. Таким образом получается множество одинаковых колечек.

Спицы штурвального колеса нарезают тоже из медной проволоки. Чтобы придать меди оттенок, напоминающий цвет дерева, ее необходимо просто нагреть. В процессе нагревания цвет медной проволоки может меняться от золотистого до черного, нужно лишь точно подобрать температуру. Слой нитролака надежно закрепит полученную окраску. Сборку штурвального колеса осуществляют непосредственно на той части рулевого механизма, где, согласно чертежу, оно должно находиться.

При работе со столь миниатюрными элементами, важная проблема, стоящая перед моделистом — удержать на рабочей поверхности постоянно ускользающую детальку. Ведь использовать тиски или зажимы нельзя, не рискуя повредить ее. Здесь уместно воспользоваться простым, но эффективным способом: На небольшой деревянный брусок наклеивают кусок липкой ленты и, нанеся на эту пленку капельку клея ПВА, приклеивают деталь. Высохнув, клей надежно удержит деталь, позволяя монтировать на ней элементы штурвального колеса. Чтобы снять готовую конструкцию, достаточно подцепить ее острым ножом.

Итак, закрепив элемент рулевого механизма на бруске и вооружившись увеличительным стеклом, приступают к сборке рулевого колеса. Сначала приклеивают спицы, (их должно быть как минимум 8) и лишь затем, сверху, медное колечко (Рис. 38).

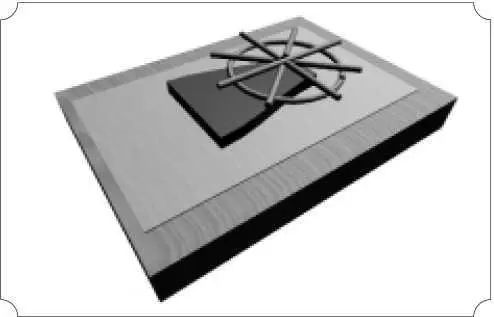

Рис. 38. Сборка макета штурвального колеса.

Металлические детали можно приклеивать все тем же клеем ПВА, только разводить его нужно пожиже. Собрав штурвальное колесо, соединяют вместе недостающие детали рулевого механизма и установив его на модель, проводят штуртрос.

Пользуясь изложенной методикой, несложно изготовить штурвал даже в масштабе 1:700. Однако на более крупных моделях, начиная с 1:500, можно попытаться соорудить штурвальное колесо не из проволоки, а… из дерева! Прежде всего, необходимо подобрать подходящую для такой необычной работы древесину. Хорошо зарекомендовала себя древесина яблони и груши. Из пластинки толщиной не более 0,2–0,3 мм, предварительно смочив древесину водой, остро отточенным ножом нарезают тоненькие соломинки. При этом нужно следить, чтобы разрез шел точно вдоль волокон дерева. Эта операция требует тщательной заточки инструмента и аккуратного исполнения, ведь именно от нее зависит каким тонким получится штурвальное колесо.

Из множества нарезанных соломинок нужно выбрать одну — наиболее тонкую и ровную, и, подержав ее 10–15 минут в горячей воде, намотать на металлический стержень, подобно тому, как делали с медной проволокой. Если соломинка отрезана точно вдоль волокон, то эта операция пройдет без осложнений и соломинка не сломается. Чтобы соломинка не раскрутилась до полного высыхания, ее прижимают, обмотав сверху полоской бумаги. После того, как заготовка полностью высохнет, бумагу снимают и разрезают вдоль, на этот раз деревянную «пружинку». Выбрав самое привлекательное колечко, склеивают место разрыва. Спицы штурвального колеса нарезают из тех же соломинок, правда, в отличие от медных, их необходимо делать короче, чтобы поместить внутрь обода. Отдельно готовят рукоятки штурвала, нарезая из тонкой соломинки маленькие кубики.

Без сомнения, аккуратно изготовленный рулевой механизм украсит вашу модель, поскольку образ корабля неразрывно связан с усатым боцманом, стоящим у штурвала.

На судне могут быть прямоугольные или круглые окна. Первые представляют собой прямоугольные стекла, заключенные в латунную или бронзовую оправу. Небольшие круглые стекла в металлической раме называют иллюминаторами. Над некоторыми люками ставили обвязку с иллюминаторами или остекленными крышками, которые можно было поднимать, например для пропуска воздуха. Такие устройства называют световыми люками.

Миниатюрные иллюминаторы делают из латунных колечек, наматывая тонкую проволоку на круглую оправку (как было описано выше) и разрезая ее вдоль. Так же готовят и рамы для окон, только оправка при этом должна быть прямоугольной формы. Проволоку туго наматывают на оправку, обжимая каждый виток. Для придания рамам более острых углов, намотанную проволоку слегка обтачивают надфилем. Готовые окна и иллюминаторы наклеивают на модель. При этом нужно помнить, что внутри каюты темно (если, конечно, не горит свет), поэтому в центр окошка и иллюминатора следует капнуть немного черной краски (Рис. 39).

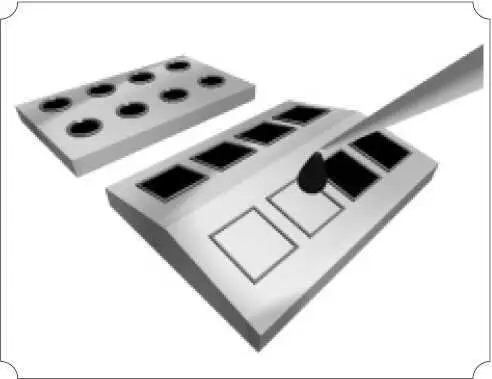

Рис. 39. Световые люки.

Аналогичным образом можно изготовить простейший световой люк. То есть, наклеить колечки нужной формы на деревянное основание. Сложнее сделать световой люк с деревянными рамами. Для работы нам понадобятся заготовки из твердых пород дерева, например яблони или груши. Они имеют красивый цвет и достаточно тверды. Заготовка должна иметь профиль будущего люка. Для удобства обработки можно не отрезать заготовку полностью, а использовать оставшуюся часть деревянной болванки в качестве ручки.

Теперь нужно изготовить инструмент — штамп, квадратного или прямоугольного сечения. Его сечение должно точно соответствовать размерам окон. Штамп делают из стального прута, постепенно обтачивая края напильником. Не лишнее сделать несколько штампов разного сечения. Они пригодятся не раз. Хорошо также снабдить каждый штамп небольшой рукояткой.

На заготовке светового люка размечают местоположение окон и делают по краям, поперек волокон небольшие надрезы острым ножом, чтобы древесина не сминалась при вдавливании. После этого штампом подходящего размера продавливают окошки (Рис. 40).

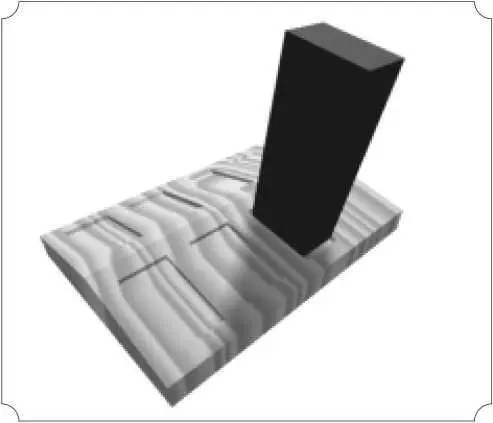

Рис. 40. Использование штампа для изготовления миниатюрных световых люков из дерева.

При точном исполнении получаются симпатичные окошки с тонюсенькими рамами между ними.

Метод продавливания штампами различной формы можно с успехом применять при изготовлении пушечных портов, окон, дверей и многого другого.

Основные элементы корабельной пушки — это орудийный ствол и лафет, на котором он укреплен. Эти детали и нужно воспроизвести в миниатюре.
