3. От полученной точки пересечения дуг опустимся вниз по вертикали на 1 см. Придадим пройме лекальную форму. Получим вид проймы при стачивании плечевых швов.

Пункты 1-2 подготовительные. Теперь вы можете видеть на рисунке 3, к пройме какой формы вы строите рукав.

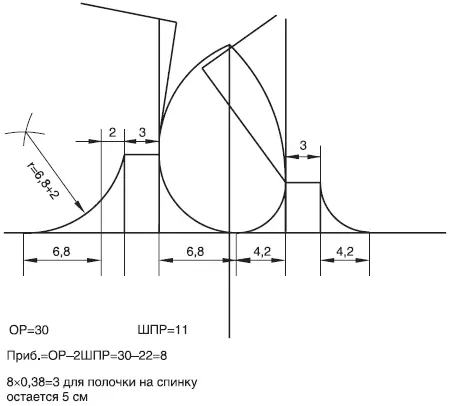

4. Ширина проймы составляет 11 см, в сложенном рукаве 22 см. Обхват руки 30 см по мерке. Недостающее значение по ширине в построении равно:

ОР – 2 х ШПР = 30 – 2 х 11 = 8 см.

Прибавка по построению к рукаву составляет 8 см. Распределим ее в пропорциях золотого сечения, А к полочке, В к спинке.

8 х 0,38 = 3 см к полочке, следовательно, к спинке 5 см.

Прибавку спинки еще раз разбиваем в пропорциях: 2 + 3 = 5 см.

От концов лекальных линий проведем вспомогательные горизонтали и отложим на них соответствующие прибавки.

Нижняя часть проймы полочки копируется без изменений после отложенной прибавки.

Расстояние 6,8 см – ширина нижней части проймы спинки откладывается после всех прибавок, однако сопряжение выполнить так, как показано на чертеже.

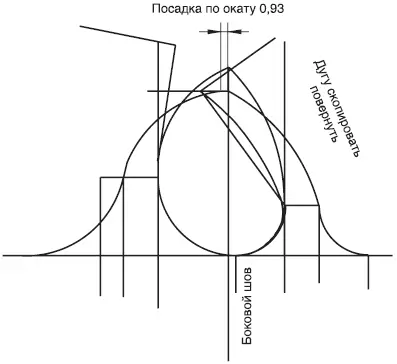

5. Циркулем скопировать верхнюю часть дуги полочки, ножку циркуля переставить в конец отложенной прибавки и сделать засечку на линии середины рукава. Из полученной точки провести влево небольшую вспомогательную горизонталь. Циркулем скопировать верхнюю часть дуги спинки, ножку циркуля переставить в конец отложенной прибавки и сделать засечку на вспомогательную горизонталь. Зазор, образовавшийся между двумя дугами, будет являться минимальной посадкой рукава по окату. Окат рукава построен.

Чаще всего при построении рукавов возникают вопросы при ОР более 36 см, то есть на полную руку. Рассмотрим особенности такого построения. Обхват руки в нашем случае будет 54 см. Если ваша модель с ОБ менее 54 см, значит, построить рукав МОЖНО. Если вы встретите клиента с ОБ более 54 см, то мы с удовольствием рассмотрим ваш пример.

Мерки и прибавки:

ДСТ = 39,5

ДС = 42,5

ДПЛ = 49

ВГ = 14

ЦГ = 12

ШС = 20,5

ШГ = 30

ШПР = 16 + 3 = 19

ШПЛ = 12,5

ДПГ – ДПБ = 5

ШК = 20

ОР = 54

Расчеты:

К = 3

ГПР = расч. + 4К = 15 + 12 = 27, 4К берется, так как рука большой полноты.

ШГРЛ = 7,8

Построим основу спинки и полочки.

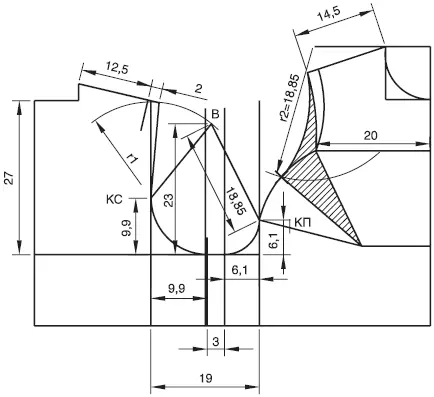

Критичный рукав. Рис. 1

К ширине проймы берем прибавку 3 см. 16 + 3 = 19 см. Но лекальные линии вычертим таким образом, как при ширине проймы 16 см. Часть проймы, относящаяся к полочке, составит 6,1 см, часть, относящаяся к спинке, – 9,9 см.

Ширину плеча спинки увеличим на 2 см. Приведем в соответствие также плечо полочки. Итоговая ширина плеча 14,5 см. Линии проймы спинки и полочки, скорректированные с учетом ширины плеча.

Определяем возможный допуск положения верхней точки рукава. Левая вертикаль допуска является серединой проймы, 9,5 см, а правая – боковым швом, 6,1 см.

Основа спинки и полочки построена. Как мы видим, полочка оказывается намного выше спинки по чертежу, что обусловлено большой выпуклостью груди на фигуре.

Поэтому вытачку на спинке не закрываем. Ножку циркуля ставим в контрольную точку спинки КС, раствором до конца плеча спинки проводим дугу вправо, r1.

Построение на критичной фигуре производим «от обратного». А именно: выбираем точку на дуге 1 в интервале допустимого (в «коридоре»). Желательно выбирать наиболее высокую точку, для обеспечения высокого оката рукава. Выбранная точка В. Соединяем точку В с контрольной точкой полочки КП и измеряем полученный отрезок. В данном случае он равен 18,85 см. Это будет r2. Ножку циркуля поставить в конец плечевого шва полочки и радиусом r2 сделать засечку на дугу полочки, описывающую вытачку. Полученную точку соединить с концом плеча полочки лекальной линией, получая новый вид проймы полочки. Заштрихованная часть добавляется к полочке в виде вынужденной свободы. Оставшаяся часть вытачки застрачивается.

В данном случае, поскольку высота оката небольшая, опускать вниз точку на 1 см не будем.

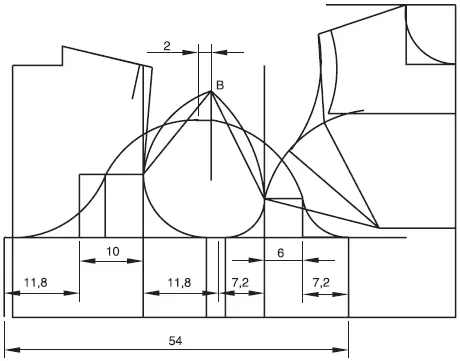

Критичный рукав. Рис. 2

Соединяем точку В с контрольными точками спинки и полочки, сначала отрезками, затем лекальными линиями, получая закрытую пройму рукава, эллипс, к которому производится построение. Далее расчет и построение производятся так же, как и на обычные фигуры.

ОР – 2 х ШПР = 54 – 2 х 19 = 16 см – недостающее значение для построения. Распределяем его на спинку и полочку в золотом сечении. С небольшим округлением получаем 6 см и 10 см. Откладываем эти значения на вспомогательных горизонталях от КС и КП.

Затем от прибавки к построению 6 см со стороны полочки вправо откладываем 7,2 см. 19 х 0,38 = 7,2 см, то есть расчет ведем от ширины проймы с прибавкой.

Со стороны спинки соответственно это значение равно 11,8 см. 19 – 7,2 = 11,8 см.

Нижние лекальные линии рукава получаем, выполняя по всем правилам сопряжение.

Построение верхних лекальных линий не отличается от построения рукавов на обычную фигуру. Вынужденная посадка по рукаву составляет 2 см, что для руки такого объема весьма малая величина.

Вопрос. Про уменьшение вытачки на полочке. В вашем построении есть это уменьшение. Я не поняла, зачем оно, ведь в «коридорчик» и так попали? Или оно необходимо, и я опять где-то что-то недочитала.

Есть ли четкие правила типа:

– при ОР более 34 делаем прибавку к глубине проймы столько-то;

– и если высота оката меньше чем Х, делаем такие-то построения;

– есть ли ограничения на величину посадки по окату и высоту оката.

Ведь получается, что нужно уменьшить вытачку на выпуклость грудной клетки для полной руки, а выясняется это уже при построении рукава.
