ШГРЛ = ШС x 0,38 = 6,2 см.

Вверх откладываем значение глубины ростка по спинке.

ДС – ДСТ = 41,5 – 39,5 = 2 см.

От полученной точки через пересечение на сетке чертежа проводим линию наклона плеча, на которой откладываем ШПЛ. В том случае, когда плечо не доходит до сетки чертежа, доводим его до пересечения, точка П.

Выбираем угол наклона рукава. В конструкциях «Венский камзол» угол наклона рукава выбирается в пределах 30-45 градусов. Максимальный угол наклона дает более красивую скульптурную форму рукава, но ограничивает свободу движения. Меньший угол наклона 30-35 градусов, обеспечивает большую свободу и рекомендуется для фигур с большой полнотой руки. Мы выбираем угол 45 градусов.

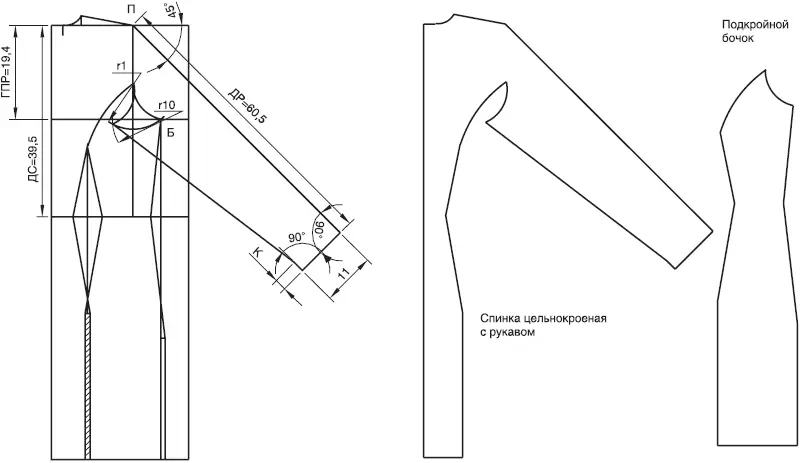

Венский камзол. Построение спинки

От точки П в выбранном направлении откладываем значение длины рукава, ДР = 60,5 см.

Под прямым углом строим линию нижнего среза рукава. Ее размеры определяем следующим образом. Из желаемой ширины рукава по линии низа вычитаем 2 см и делим на два. Полученное значение является шириной рукава по линии низа на полочке. Со стороны спинки это значение больше на 2 см.

Желаемая ширина по линии низа в готовом изделии 20 см.

(20 – 2) : 2 = 9 см ширина рукава по линии низа на полочке, 11 см ширина рукава спинки.

Под прямым углом к линии низа строим перпендикуляр размером К. На этом построение рукава пока оставляем.

Возвращаемся к участку проймы. Для нахождения точки касания К полученную глубину проймы модельную разбиваем в пропорциях золотого сечения, 7,4. Откладываем эту величину от линии проймы вверх. Выполняем циркулем сопряжение точек К и Б по всем правилам. Радиус сопряжения 7,4 см.

Поставив ножку циркуля в точку К, радиусом r1 = КБ проведем вниз и влево дугу. Из точки Б проведем вторую дугу r2 = 10 см. Точку пересечения двух дуг соединяем с низом рукава. Радиус второй дуги зависит от угла наклона рукава, а не от параметров фигуры.

Так, при угле наклона рукава в 45 градусов радиус дуги равен 10 см, при угле в 30 градусов радиус должен быть равен 5 см. На выбор радиуса второй дуги оказывает влияние также полнота руки и свойства выбранной ткани. Например, при полной руке угол наклона рукава необходимо взять 30 градусов, оставив при этом радиус дуги 7,5 или 10 см.

Далее по расчетам стыковки оформим талиевую и боковую вытачки. Вершину талиевой вытачки на спинке определим как ДСТ х 0,38 = 39,5 х 0,38 = 15 см. Соединим полученную точку с точкой К лекальной линией. Выпуклость лекальной линии должна быть небольшой. Положение талиевой вытачки на горизонтали талии может быть произвольным.

Спинка построена. На чертеже справа детали кроя прорисованы отдельно.

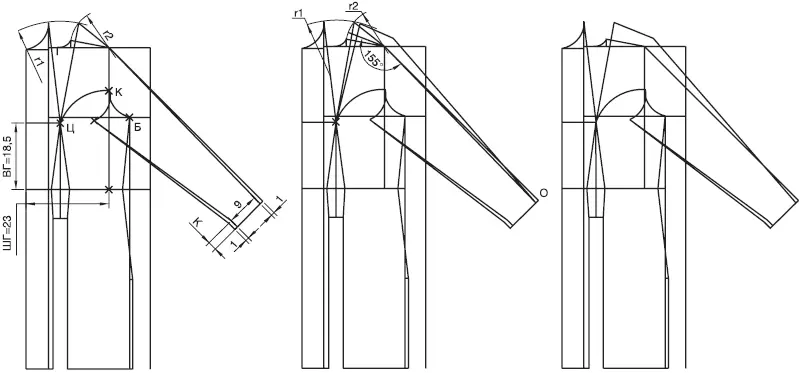

Построение полочки выполняем на чертеже спинки. Найдем пересечение линии талии и вертикали проймы. Отложим от полученной точки влево ширину груди. Вверх откладываем значение ДПЛ – (ШГРЛ + К : 2), получая линию середины переда. Значение в скобках равно глубине ростка по полочке. Вычертим горловину полочки. ШГРЛ = 6,2 см, глубина ростка 7,4 см. Найдем наиболее выпуклую точку груди, обозначим ее буквой Ц.

Венский камзол. Построение спинки

Соединим точку основания шеи и точку Ц, получая левую сторону нагрудной вытачки. Правую сторону нагрудной вытачки получаем на пересечении двух вспомогательных дуг. Первая r1, центр в точке Ц, раствор от Ц до основания шеи. Вторая дуга r2. Радиус второй дуги равен ширине плеча. На пересечении вспомогательных дуг r1 и r2 получаем точку, являющуюся концом правой стороны нагрудной вытачки.

Оформляем талиевую вытачку по расчету стыковки так, как показано на чертеже. Соединяем точку Ц и точку К лекальной линией.

Линия бокового шва совпадает с линией бокового шва спинки.

Угол между линией плеча и линией наклона рукава должен составлять 150-160 градусов. Как минимум, плечо полочки может совпадать с плечом спинки на сутулых фигурах.

Если угол попадает в допустимые пределы, то построение можно считать законченным. Однако при большой выпуклости груди угол приближается к 180 градусам. Это совершенно недопустимо. В этом случае выполняем дополнительные построения.

От линии наклона рукава отложим на дугу r2 желаемый и возможный угол, например 155 градусов. Соединим полученную точку с концом плеча. Будем считать этот отрезок новой линией плеча.

Новую линию плеча и линию наклона рукава повернем вокруг точки О до пересечения новой линии плеча с дугой r1. Результат поворота показан на чертеже и является новой и окончательной линией плеча и рукава в конструкции. Полученную точку пересечения плеча с дугой r1 соединим с точкой Ц, получая новый раствор нагрудной вытачки.

Окончательный вид деталей кроя показан на чертеже. Основное построение подвергается вторичному моделированию.

Мерки и прибавки:

ДСТ = 38,5 + 1 = 39,5;

ДС = 40,5 + 1 = 41,5;

ДПЛ = 45,5 + 1 = 46,5;

ШС = 16,3 + 0,5 = 16,8;

ШПР = 10,5 + 1 = 11,5;

ШГ = 22,5 + 0,5 = 23;

ДПГ – ДПБ = 2;

ВГ = 18 + 0,5 = 18,5; ЦГ = 9,5;

ШПЛ = 11; ДР = 60,5;

ПХЛ = 5; БХЛ = 4; ЗХЛ = 6;

ТС = 0; ТП = 0;

ПХ = 1,3; ПY = 8;

БХ = 7,2; БY = 25;

ЗХ = 8,5; ЗY = 20.

Расчеты:

К = 2,4 см.

Рекомендуемая глубина проймы в данной модели:

ГПР мод. = расч. + 2K = 14,6 + 4,8 = 19,4 см.

ШГРЛ = 6,2 см.

Точка касания равна ГПР мод. х 0,38 = 19,4 х 0,38 = 7,4 см.

ОГ расч. = 16,8 + 11,5 + 23 = 102,6 см, общая прибавка по груди 4 см. ОТ = 67 + 6 = 73 см.

Фигура характеризуется отсутствием ОТ2, то есть нет нависающих «жирков» над ОТ, поэтому прибавка для прилегающего силуэта составляет 6 см.

ОБ = 97 + 3 = 100 см. В плечевых изделиях прибавку по бедрам давать необходимо. Для изделий прилегающего силуэта она составляет 2-4 см.

Расчет стыковки выполнен без изменений.

По вертикали середины спинки последовательно откладываем значения ДСТ, ТС. От полученной точки проводим горизонталь. На горизонтали откладываем ШС с прибавкой и ШПР с прибавкой. От полученных точек поднимаем вверх вертикали.

В данной конструкции пройма для получения бокового шва делится пополам.

Глубина проймы определяется по формуле:

ГПР мод. = расч. + 2К = 14,6 + 4,8 = 19,4 см. На пересечении линии проймы и бокового шва ставим точку Б.
