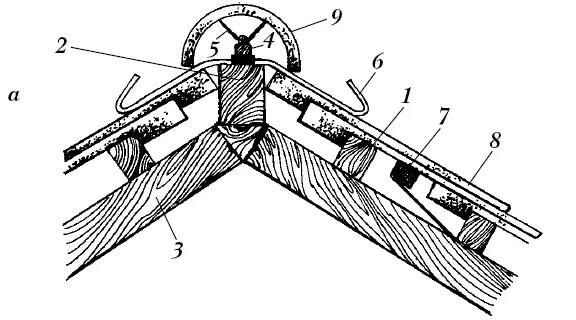

Рис. 22. Укладка черепицы: а – на коньке: 1) брусок обрешетки; 2) коньковый брус; 3) стропильная нога;4) крепежный элемент глухарь; 5) проволока для крепления коньковой черепицы; 6) скоба; 7) кляммер; 8) плоская ленточная черепица; 9) коньковая желобчатая черепица

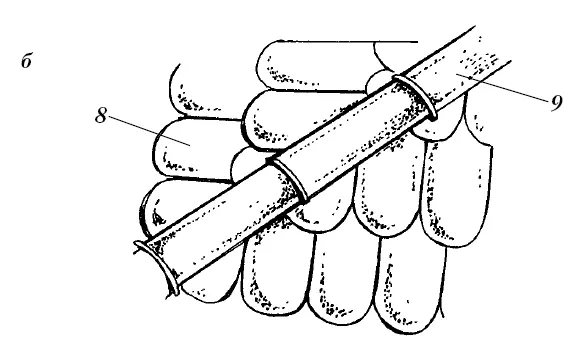

Рис. 22. Укладка черепицы: б – на ребрах: 8) плоская ленточная черепица; 9) коньковая желобчатая черепица

Желобчатую черепицу лучше класть на растворе, привязав каждую черепицу проволокой. Один конец проволоки закрепить за ушко, а другой привязать к гвоздю, вбитому сбоку или снизу в обрешетину. Вторую черепицу в коньке или на ребре полагается класть так, чтобы ее фальцевый ободок вошел в круговую канавку первой черепичины. Этим же методом уложить и все остальные черепичины.

Примыкание кровли к поперечной стене (рис. 23) нужно закрыть фартуком (позиция 4, рис. 23) из оцинкованной стали. Нижний край фартука наложить на торцовый ряд черепичного покрытия, а верхний закрепить гвоздями (позиция 2, рис. 23) на закладной рейке (позиция 3, рис. 23), заделанной в штрабе стены (рис. 23).

Рис. 23. Заделка места примыкания кровли к поперечной стене: 1) раствор; 2) гвозди; 3) закладная рейка; 4) фартук из кровельной стали

Таким же фартуком (позиция 3, рис. 24) закрыть примыкание кровли к продольной стене. Его нижний край крепить кляммерами (позиция 4, рис. 24), а верхний – гвоздями на закладной рейке (позиция 2, рис. 24), как предыдущий фартук (рис. 24).

Рис. 24. Заделка места примыкания кровли к продольной стене: 1) гвозди; 2) закладная рейка; 3) фартук из кровельной стали; 4) кляммер

Пазовая ленточная черепица хороша для односкатных и двускатных крыш. Эту черепицу можно класть в один слой, поскольку в отличие от плоской ленточной черепицы она имеет продольные закрои, что позволяет достигать плотного сопряжения черепиц между собой в рядах. Крышу нужно покрывать от фронтона (рис. 25, а), укладывая черепицу рядами от карниза к коньку, направляясь снизу вверх.

Два нижних ряда черепичин рекомендуется полностью класть с подмостей или лесов. Для укладки всех остальных рядов лучше класть, стоя на передвигаемой скамейке

Черепицу положено укладывать в направлении справа налево, если смотреть с земли. Поперечные ряды на скате предпочтительнее класть в разбежку, смещая черепицы в смежных рядах. Все нечетные ряды выкладывать из цельных черепиц, а в начале и конце четных рядов класть половинки.

Для устройства завершающего кровельного покрытия желательно избегать влажных и дождливых дней, поскольку доски настила должны уходить под покрытие сухими.

Черепицу можно класть одновременно в 3—4-х рядах, цепляя каждую черепичину шипом за тыльную сторону обрешетины.

В карнизном, коньковом и фронтонных рядах нужно крепить черепицу к обрешеткам проволокой (рис. 25, б).

Если уклон ската крыши превышает 50°, то нужно привязывать черепицу проволокой во всех нечетных рядах. Для этого к ушкам черепичин, которые будут уложены в этих рядах, нужно предварительно закрепить куски проволоки длиной 200 мм. Во время работы по укладке черепичин помощник натягивает свободные концы проволок и закручивает за гвозди со стороны чердака. Они загодя вбиты в обрешетины на 3/4 их длины.

Через 3–4 месяца после укладки черепицы на крыше рубленого дома (после осадки стен) надо промазать известковым раствором все поперечные швы со стороны чердака. В раствор состава 1: 3 добавить волокнистые материалы: очесы, паклю, сечку и т. п.

Коньки (рис. 25, в) покрыть пазовыми черепицами тем же способом, как при покрытии плоской ленточной черепицей.

Пазовая штампованная черепица (рис. 26) снабжен при выделке продольными и поперечными закроями. Это техническое средство обеспечивает плотное сопряжение плит между собой в продольных и поперечных рядах. При нахлестках формируются закрытые фальцевые сопряжения, они предупреждают проникновение влаги атмосферных осадков внутрь здания. Эту черепицу рекомендуется укладывать по обрешетке, обустроенной из брусков сечением 60 х 60 мм в той же последовательности и с тем же креплением, что и пазовую ленточную черепицу.

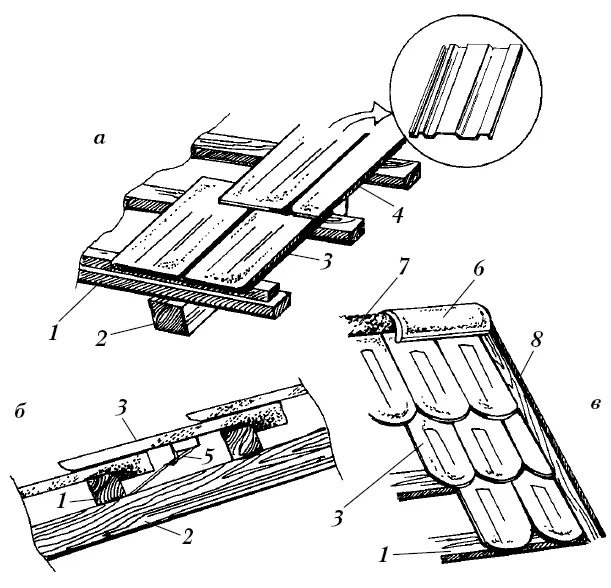

Рис. 25. Покрытие кровли пазовой ленточной черепицей: а – начальный период укладки; б – крепление черепицы; в – покрытие конька. Элементы кровли: 1) брусок обрешетки; 2) стропильная нога; 3) пазовая ленточная черепица; 4) половина пазовой ленточной черепицы; 5) проволока для крепления черепицы; 6) коньковая черепица; 7) раствор; 8) ветровая доска

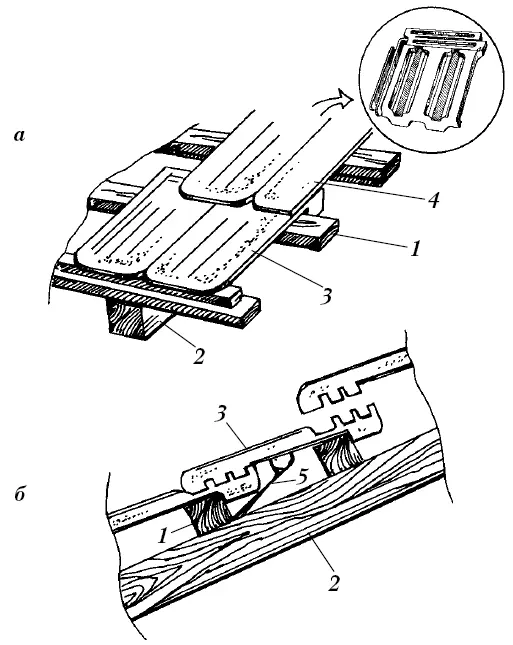

Рис. 26. Покрытие ската кровли пазовой штампованной черепицей: а – начальный период укладки; б – крепление черепицы; 1) брусок обрешетины; 2) стропильная нога; 3) пазовая штампован черепица; 4) половина пазовой штамповой черепицы; 5) проволока

Желобчатую черепицу можно класть на кровлях с уклоном 20–30°. При меньшем уклоне нельзя обеспечить нужную водонепроницаемость кровли, а при уклоне свыше 33° черепица просто сползет вниз, поскольку ее удерживает на скате лишь сила трения.

Эту черепицу лучше всего класть на известковом растворе слоем 10–12 мм толщиной по сплошному дощатому основанию, добавив в него очесы. Можно класть на глине, смешанной с рубленой соломой.

Работу вести от фронтона слева направо параллельными рядами и параллельно коньку крыши (рис. 27).

Каждую верхнюю черепицу в нижнем ряду суженным концом вставлять в расширенный конец нижней черепицы примерно на 1 /6—1 /4 ее длины. Каждая верхняя черепица в покрывающем ряду должна накрыть своим расширенным концом суженный конец нижней черепицы на ту же величину.

Поперечные желобчатые ряды на скате нужно делить промежутками, заполняя их в процессе укладки кирпичным и черепичным боем. Когда верхние ряды перекроют нижние, то образуется водонепроницаемое покрытие ската крыши.

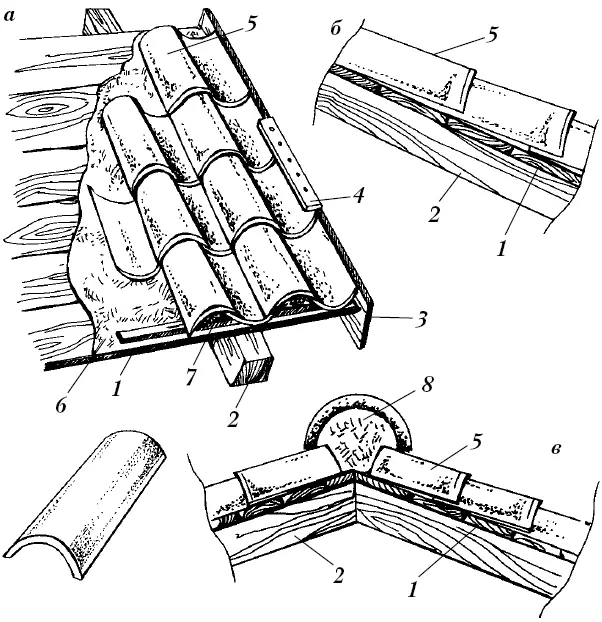

Рис. 27. Кровля из желобчатой черепицы: а – покрытие кровли; б, в– поперечные разрезы ската и конька;1) дощатый настил; 2) стропильная нога; 3) ветровая доска; 4) уравнительная рейка; 5) черепица; 6) известковый или глиняный раствор; 7) заполнение из черепичного боя; 8) глиняный раствор
