Виктория Крейс - Крыши. Устройство и ремонт

Понятие «предельный уклон» для каждого вида укладки означает минимальный уклон крыши, который практически безопасен от вероятного проникновения стекающей дождевой воды под кровельный пирог. Иначе говоря, величина предельного уклона должна быть такова, чтобы дождевая вода беспрепятственно стекала вниз с кровли.

Различают три основных технологических способа укладки сланца на крыше:

✓ простой немецкий;

✓ простой французский;

✓ двойной английский.

При утеплении кровли надо помнить о воздушной прослойке между утеплителем и обрешеткой не менее 5 см толщиной, иначе утеплитель напитается влагой и утратит свои свойства.

В этом случае кладку производят восходящими рядами, лежащие выше камни должны перекрывать нижние плитки и с боковым, и верхним напуском. Величина напуска зависит от вида укладки, уклона крыши, формы и размеров плиток. Обычно величину напуска определяет мастер-укладчик самостоятельно. При этом способе укладки чаще всего применяют плитки прямоугольной формы со скругленными краями. Ряды кладки могут восходить вправо или влево, их располагают под определенным углом по отношению к карнизу Обычно величину угла наклона к карнизу определяет сам мастер в зависимости от величины предельного уклона крыши. Предельный уклон при простом немецком способе укладки равен 25°.

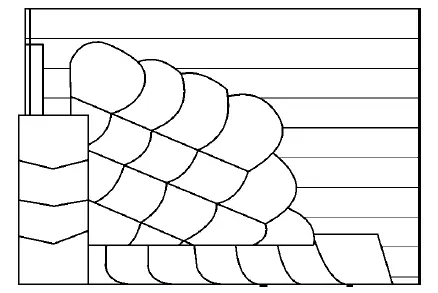

Уложив каждую плитку на обрешетку под нужным углом, ее прибивают тремя гвоздями (рис. 42).

Рис. 42. Простой немецкий способ укладки сланцевой плитки

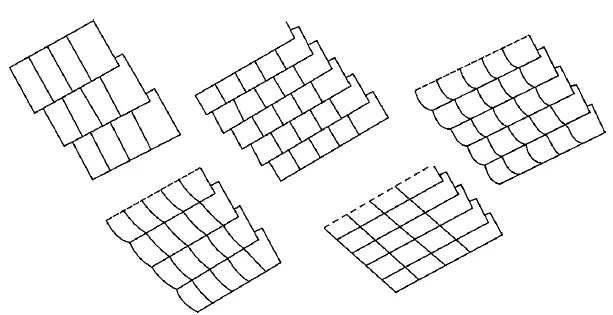

Этим способом можно укладывать также плитки в виде обычных прямоугольников, квадратов обычных и квадратов с закруглением. Можно укладывать также плитки чешуйчатым способом: «чешуйки стоя» и «чешуйки лежа» (рис. 43).

Рис. 43. Схемы укладки плиток чешуйчатым способом

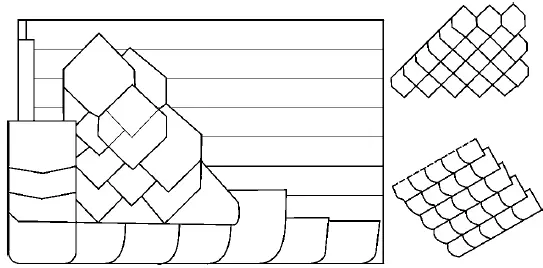

Выполняется так же, как простой немецкий. Но при этом способе используют квадратную плитку со скошенными боковыми углами или шестиугольную. Плитки крепят к обрешетке гвоздями (рис. 44).

Рис. 44. Укладка сланцевых плиток французским способом

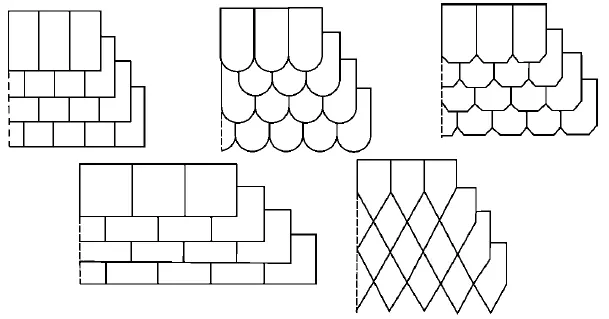

Двойная укладка по английскому способу производится горизонтальными рядами с использованием плиток прямоугольной, готической или квадратной формы. Плитки кладут с вертикальным напуском, с перевязкой и боковым промежутком, равным 30–60 мм. Эта кладка характерна тем, что третий по высоте ряд перекрывает первый. Количество слоев плитки определяет мастер. Предельный уклон английского способа укладки равен 22° (рис. 45).

Рис. 45. Схемы укладки сланцевой плитки двойным английским способом

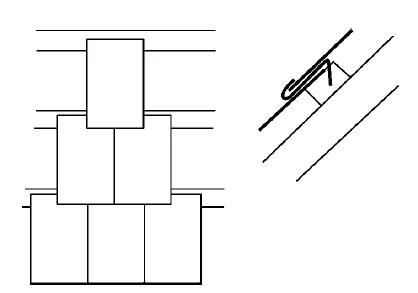

Уложенные плитки при любом способе укладки можно крепить к обрешетке гвоздями или специальными крюками (рис. 46).

Рис. 46. Способ крепления плитки крючком к обрешетке

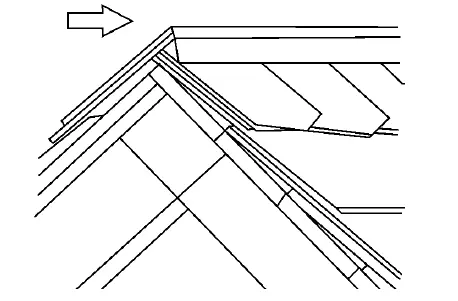

На коньке крыши ради уплотнения стыка плиток рекомендуется уложить с подветренной стороны два ряда так, чтобы они были выше плиток другого ската на 40–60 мм. Образовавшийся угол нужно замазать укрепляющим раствором (рис. 47).

Рис. 47. Кладка сланцевых плиток на коньке крыши

Укладка кровли должна быть последним этапом после проведения остальных видов работ, включая: жестяные и плотницкие работы, монтаж громоотвода, антенн и прочего оборудования на крыше.

Если проводить эти работы после укладки покрытия, то часто случается так, что кровля портится.

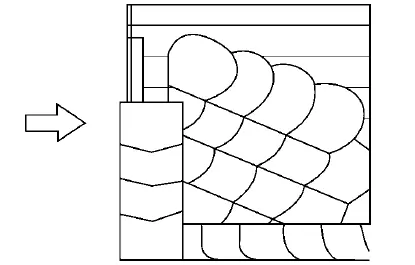

Направление плитки обычно выбирают на стадии проектирования и выбора способа укладки. Но прежде чем выбирать направление для укладки плитки, следует уточнить направление господствующих ветров в данной местности. Если направление выбрано правильно, можно достигнуть полной водонепроницаемости каменной кровли (рис. 48).

Рис. 48. Увязка направления господствующих ветров и направления укладки плитки

Во время укладки плитки опорные площади рабочей скамьи или столика следует снабдить мягкими подкладками. В этих целях можно использовать мешки с соломой, щетинистые коврики, старые матрасы или подушки. Это нужно для того, чтобы нагрузка на скамью распространялась на большую площадь.

Поэтому следует беречь уложенный сланец от лишних перегрузок и разлома, хотя он и является весьма прочным материалом.

Плитки нужно рассортировать по толщине для их точного распределения в слоях, ради того чтобы не допустить отставания отдельных экземпляров, если выше и ниже относительно друг друга будут лежать более толстая и более тонкая плитки.

Каждую плитку из поставленной партии надо простучать молоточком. При простукивании должен быть слышен чистый звук, подобный звуку металла. Хриплый звук указывает на наличие в плитке трещины. Отдельные трещины в плитке могут иногда появиться во время доставки, складирования или неаккуратном обращении. Такую плитку следует забраковать, но выбрасывать ее не нужно. Ее можно обрезать так, чтобы при простукивании оставшаяся часть издавала чистый звук. В дальнейшем эти плитки подойдут для укладки в начале или в конце ряда.

Каждую плитку нужно крепить как минимум двумя гвоздями, при необходимости использовать три гвоздя, что особенно актуально у крайних плиток, имеющих большую нагрузку В плитках уже имеются отверстия при поставке, исключение составляют плитки для концов крыши.

Для крепления кровли лучше всего применять медные гвозди, ввиду их долгого срока службы, или оцинкованные гвозди с широкими шляпками:

✓ плоскую поверхность кровли крепить гвоздями длиной 45 мм и диаметром 2,8 мм;

✓ гребни, края, разжелобки и ребра крепить гвоздями с тем же диаметром, но длиной 55 мм.

В некоторых случаях можно применять медные гвозди длиной 40 мм, с минимальным диаметром 2,5 мм и с широкими шляпками.
