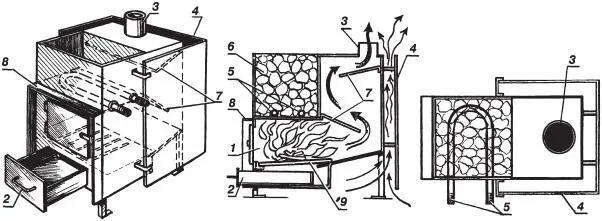

Рис. 4.2.17. Печь-каменка:

1 – топка; 2 – зольный ящик; 3 – дымоход; 4 – экран; 5 – водонагревательная труба; 6 – каменка; 7 – ограждающие кулисы; 8 – козырёк; 9 – колосник

К топочной части с трех сторон крепится экран из стали толщиной 2 мм, он защищает от теплового излучения печи и обеспечивает конвекцию воздуха. Экран не доходит до пола примерно на 10 см – в этот зазор втягивается холодный воздух, а сверху выходит теплый поток. Циркуляция воздуха в несколько раз увеличивает теплоотдачу печи. В верхней части топки просверлены два отверстия, в них вставлены 3/4" водопроводные трубы. К ним на сгонах через гибкую подводку подсоединяется бак, который находится в душевой. При топке печи вода в трубе нагревается и поднимается в бак, ее место занимает более холодная – происходит естественная циркуляция. Дымовая труба проходит перекрытие потолка (рис. 4.2.18) через короб, согнутый из оцинкованного кровельного железа. Короб засыпан керамзитом. Отверстие в коробе должно быть немного больше, чем труба.

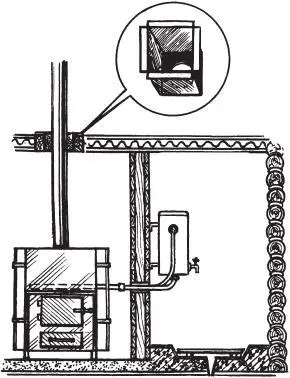

Рис. 4.2.18. Размещение печи и бака с водой:

1 – бак с горячей водой; 2 – гибкая подводка; 3 – короб с керамзитом

Сама труба продается на всех стройрынках, но стоит приличных денег: обычная, черного железа – 10$ за метр. Для хорошей тяги необходима труба длиной 4–5 м. Самый дешевый и в тоже время надежный способ – использовать канализационную чугунную трубу Ø100 мм. Она долговечна и имеет с одной стороны раструб Ø120 мм, который подходит ко всем печкам и трубам. Вентиляцию в парилке можно сделать в потолке через алюминиевую гофру с закрывающейся деревянной задвижкой или через маленькое двойное окошко высотой в один венец.

Затраты на строительство.Поскольку все строительные работы я выполнял сам, основные затраты пришлись на материалы и их доставку. Я подсчитал, что: фундамент мне обошелся в 300$, сруб, пиломатериалы – 700$, кровля – 100$, утеплитель и изолирующие материалы – 150$, гвозди, скобяные изделия – 100$, печь и баки – 250$, транспорт – 100$. ИТОГО: 1760$.

Вот во что обошлось мастеру при своей работе (отнюдь не маленькой) строительство бани. Однако тут надо четко понимать, что вопрос стоимости имеет больше историческую значимость, ибо первое, что меняется со временем, это цены на стройматериалы, и, планируя бюджет строительства, необходимо учитывать их текущее значение.

Заметим также, что при всех достоинствах прочих вариантов строительства бани рубленая классическая имеет свой особый шарм и предоставляет для обустройства и отделки отнюдь не меньшие возможности, чем более современные конструкции.

Такова, например, рубленная из осиновых бревен баня Т.и М. Касаткиных(фото 4.2.1, 4.2.2).

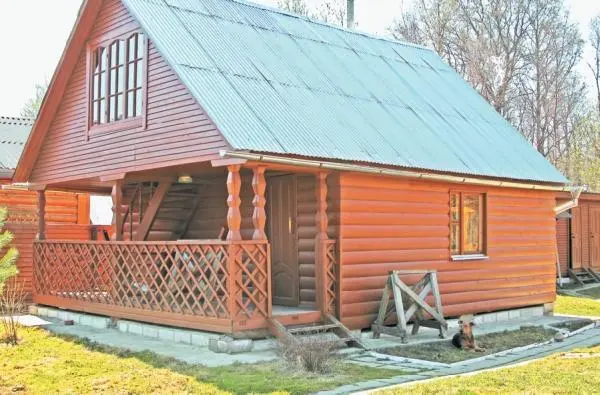

Фото 4.2.1. Баня утеплена снаружи минераловатой и обшита блокхаусом для придания единого стиля застройки участка

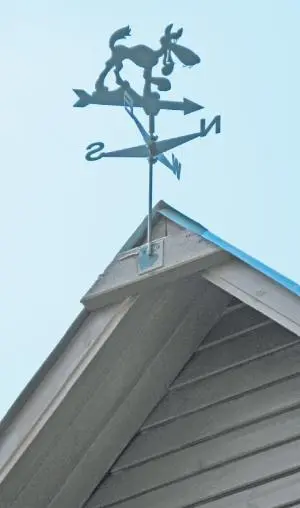

Фото 4.2.2. Помимо очевидной практичности флюгер является еще и элементом дизайна, придающим строению уникальность

Поскольку баня занимает весь первый этаж, парная имеет внушительный объем (фото 4.2.3–4.2.5). Потолок утеплен слоем керамзита. Полки из осиновых досок, пол и потолок двухнакатные, также с использованием осины.

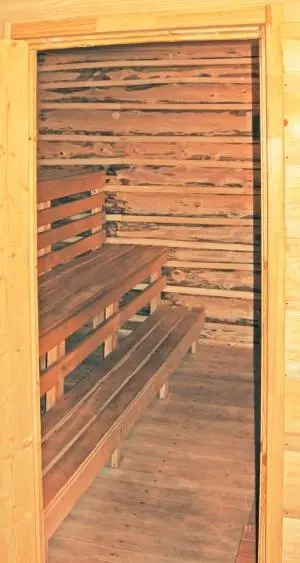

Фото 4.2.3. В такой парной всегда легко дышится, однако и вентиляционное окошко имеется

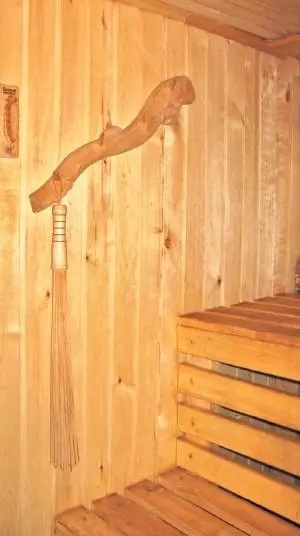

Фото 4.2.4. На стене и потолке осиновая вагонка, но даже в стандартном наборе элементов каждый мастер найдет что-то свое, необыденное

Фото 4.2.5. Особый изыск банной процедуре придают ароматизаторы, о большом выборе которых хозяева позаботились

Межвенцовые нащельники – осиновый плинтус. Печь прекрасно справляется с прогревом парной и, как и положено, снабжена деревянным ограждением (фото 4.2.6). Как и все в этой бане, основательно выполнены противопожарные ограждения. Топится печь из просторной комнаты отдыха (фото 4.2.7), в которой также все основательно, а межвенцовые стыки сруба закрыты плинтусом (фото 4.2.8).

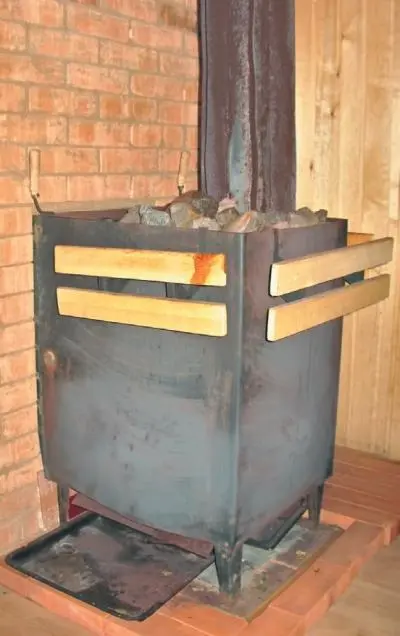

Фото 4.2.6. Печь прекрасно справляется с прогревом парной и, как и положено, снабжена деревянным ограждением

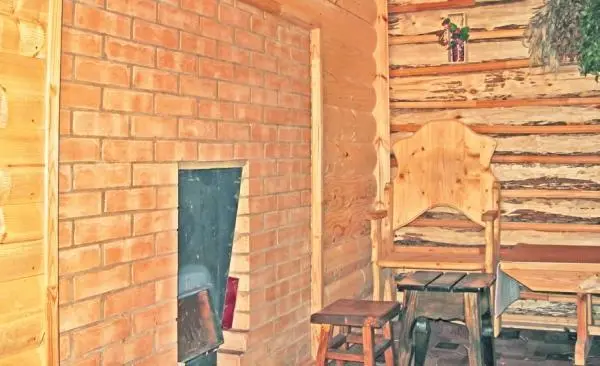

Фото 4.2.7. Топится печь из просторной комнаты отдыха

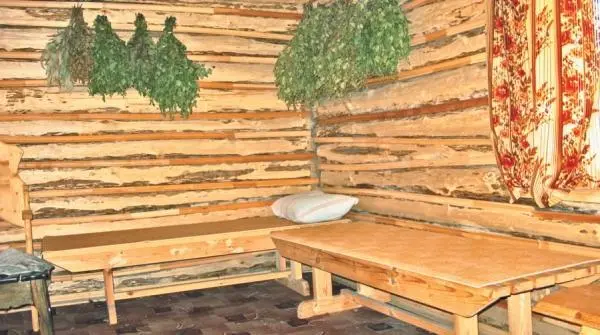

Фото 4.2.8. Здесь также все основательно, а межвенцовые стыки сруба закрыты плинтусом

Современная душевая кабина прекрасно «прописалась» в моечной, а за горячее водоснабжение «отвечает» электрический водонагреватель вытеснительного типа (фото 4.2.9).

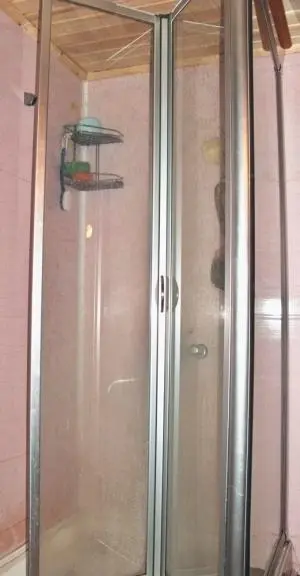

Фото 4.2.9. Современная душевая кабина прекрасно «прописалась» в моечной, а за горячее водоснабжение «отвечает» электрический водонагреватель вытеснительного типа

Однако все ли так незыблемо в изложенном выше? Для многих владельцев дачных участков строительство собственной бани кажется нереальным из-за отсутствия материалов и средств. А существуют ли все-таки варианты типа «дешево и сердито» или «простенько и со вкусом»? Конечно же да. Потому и захотел поделиться своим опытом строительства бани при пустом кармане А. Всемирнов.

Наша баня небольшая – имеет наружные размеры 3,5 × 3,3 м; семейная, т. е. в ней можно мыться одновременно вдвоем-втроем; позволяет использовать сухой (сауна) и влажный пар (русская парная). При желании после парилки можно окунуться в «бассейн» с холодной водой.

Вода и воздух одновременно нагреваются в парной до 90 ° С за 1,5 часа – летом и за 2 часа – зимой, а до 100 ° С – соответственно за 2 и 2,5 часа. Пара, тепла и воды хватает на 8–10 человек, если приезжают гости.
