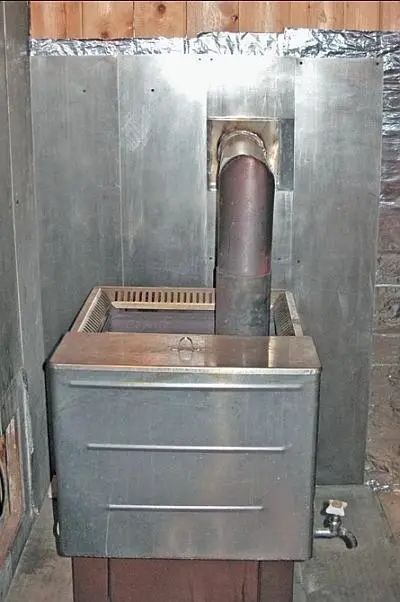

Фото 5.3.7.3. Наружный экран из полированной нержавеющей стали закреплен на стене с зазором от нее порядка 30 мм саморезами через распорные втулки, которые сейчас легко можно купить. Видно, сколь существенно упрощается стык экрана и кожуха квадратного сечения. Печь приведена в рабочее состояние

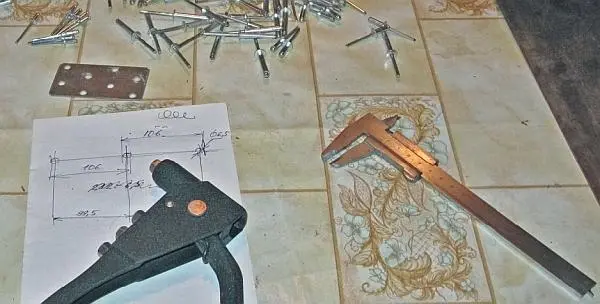

Фото 5.3.7.4. А как превратить вентиляционный патрубок в кожух трубы? Пришлось прибегнуть к некоторым расчетам и клепке

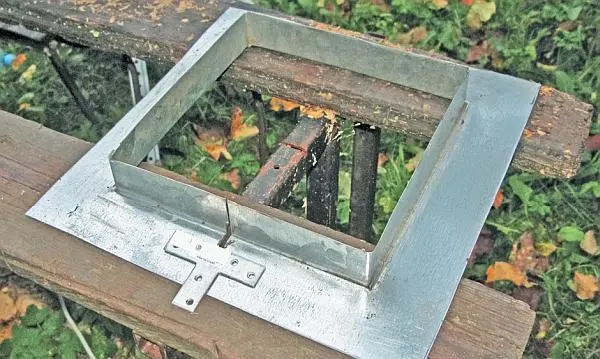

Фото 5.3.7.5. Фланец с небольшой частью короба отрезан (ножовка и ножницы по металлу), а затем вдоль одной из сторон проделан сквозной разрез, позволяющий одеть сие изделие на трубу подобно воротнику на шею. Последующее соединение решено произвести клепкой

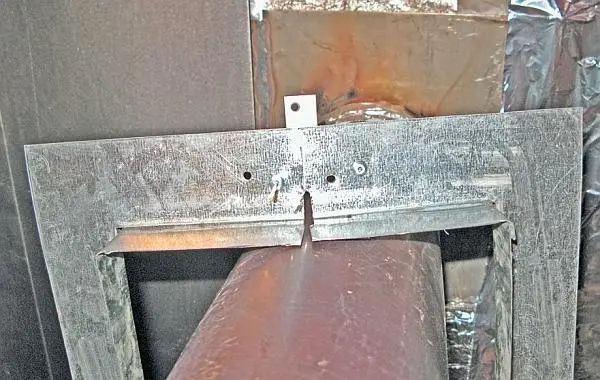

Фото 5.3.7.6. Кожух надет и производится соединение в месте разреза

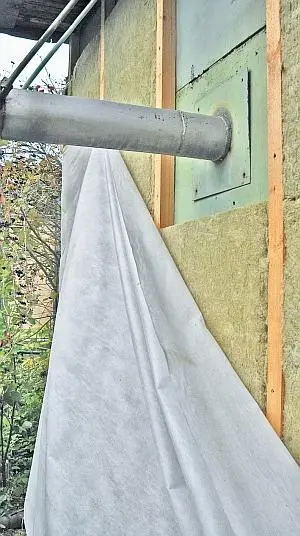

Фото 5.3.7.7. Аналогичную процедуру следует провести и на наружном, выходящем из стены участке трубы

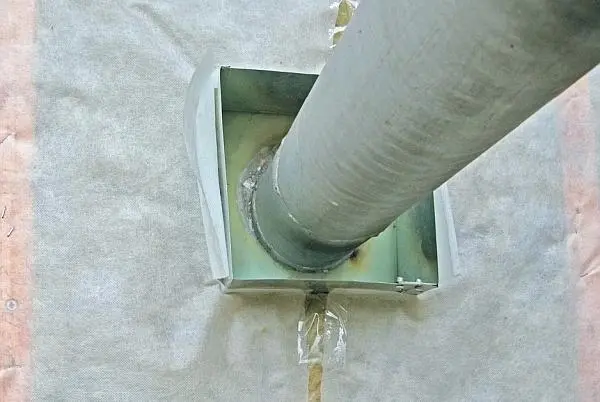

Фото 5.3.7.8. Фланца на исходном патрубке уже нет. Поэтому делаем его сами, разрезая патрубок по углам, а далее все, как выше. Крепим к прежней наружной стене саморезами

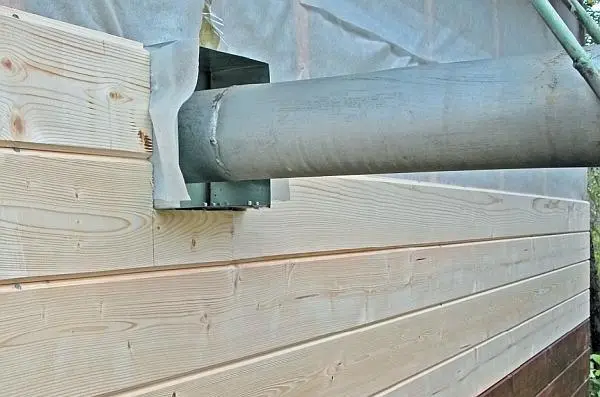

Фото 5.3.7.9. Наружный кожух квадратного сечения удобен для сопряжения с обшивкой

Чем заполнить пространство между трубой и кожухом? Варианты имеются. Можно минеральной ватой, можно керамзитом и т. д. Решаемо и закрытие торца.

Есть еще очень важный атрибут у строения, предназначенного для проживания зимой, – это тамбур (в избах – сени). Смысл их в том, что при открытии входной двери в жилое помещение в него не происходит сколь-нибудь значительного поступления наружного холодного воздуха. Конечно, чем больше объем тамбура (сеней), тем лучше, но главное – наличие двух дверей, из которых одна закрыта, когда открывается другая.

В маломерном строении большого тамбура не может быть по определению, ибо где же взять для этого объем, когда его нету? И приходится исхитряться. Очень красиво решил эту задачу большой мастер И.Н. Калинин, который выше уже упоминался. В своем небольшом зимнем домике он сделал треугольный в плане тамбур такой площади, чтобы человек мог в нем находиться стоя при обеих закрытых дверях (фото 5.3.8.1, 5.3.8.2). Понятно, что площадь эта весьма невелика, что очень хорошо, однако получается, что при этом обе двери должны открываться «от себя» из тамбура, ибо в тамбур ее не открыть. Тогда дверь из основного помещения открывается «на себя», что не есть хорошо, ибо для этого тоже требуется площадь.

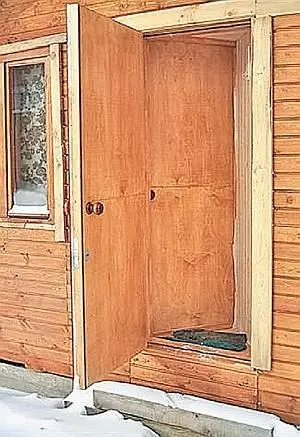

Фото 5.3.8.1. Площадь эта весьма невелика

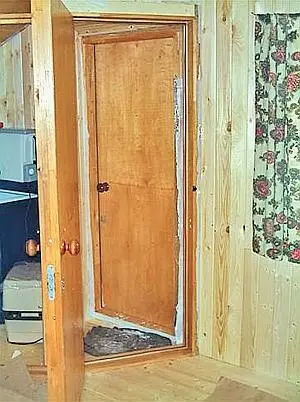

Фото 5.3.8.2. Обе двери должны открываться «от себя» из тамбура, а значит, из основного помещения дверь открывается «на себя»

А что делать, если, как следует из изложенного ранее, даже такой площади для тамбура нет, да и дверь открывать внутрь просто некуда? Да и с последним вариантом крыльца – отдельно стоящего на стальной пространственной ферме, возникли проблемы из-за его всплытия зимой по причине пучения грунта.

Конечно, можно уменьшить высоту фермы, но как быть с тамбуром и тогда? Вот и решено было сделать тамбур, который может быть и крыльцом, но уже крытым, навесным на стену (фото 5.3.8.3).

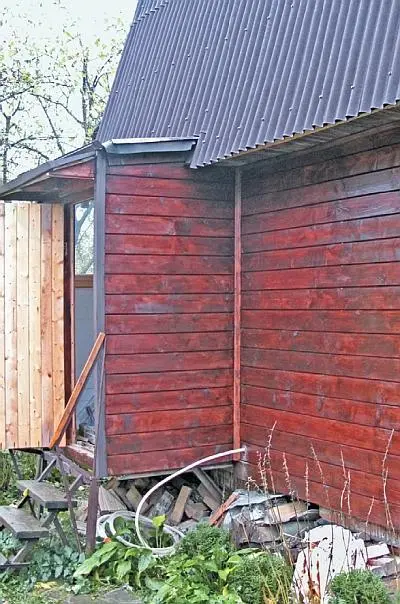

Фото 5.3.8.3. Навесной тамбур выглядит как единое целое со всей постройкой

Кронштейны.Как повесить на стену тамбур, чай не медальон, и цепочкой для украшений не обойтись? Нужны кронштейны, которые решено было сделать из остатков закупленного в очень давние времена уголка. Однако их не хватило и пришлось разобрать вышедшие из употребления изделия. А к чему речь? А к тому, что многие размеры кронштейнов определялись наличными отрезками уголка, а следовательно, кронштейны ко многим геометрическим размерам не критичны. Время изготовления кронштейнов пришлось на непогоду, а потому их сварка велась в гараже на земляном полу, что вполне удобно и безопасно (фото 5.3.8.4–5.3.8.6).

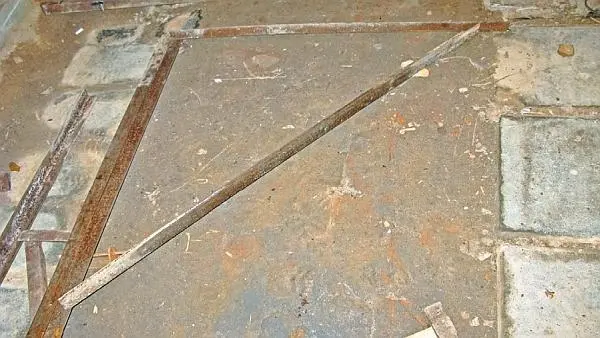

Фото 5.3.8.4. Очень важно определить правильный порядок нахлестов свариваемых уголков

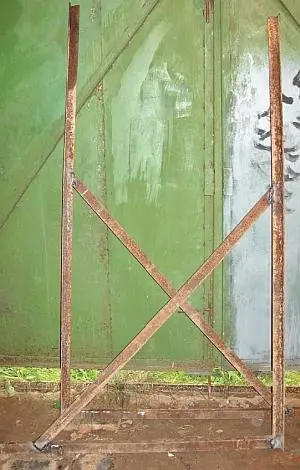

Фото 5.3.8.5. А вот они уже и сварены

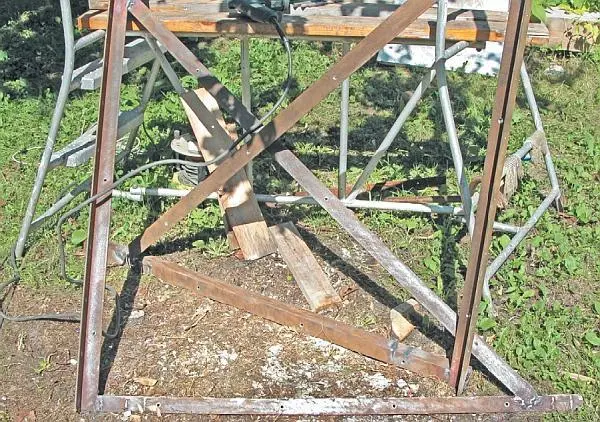

Фото 5.3.8.6. Но перед покраской краской по ржавчине желательно зачистить рыхлую ржавчину и сварные швы. Зачистка сварных швов позволяет также проверить их качество

Монтаж.Имея готовые кронштейны, можно приступать к монтажу тамбура, который с навески на стены этих кронштейнов и начинается. Разумеется, их потребовалось выставить в вертикальной плоскости, а перпендикулярные стене полки обоих кронштейнов постараться разместить в одной горизонтальной плоскости. Крепление соответствующими саморезами, проблем с подбором которых в настоящее время нет. Уже при монтаже кронштейнов выяснилось, что старое крыльцо мешает этой операции, и его пришлось отодвинуть на катках из кругляка (фото 5.3.8.7).

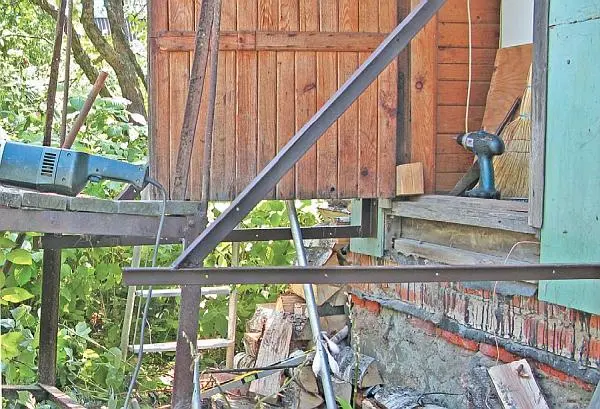

Фото 5.3.8.7. Выяснилось, что старое крыльцо мешает установке кронштейнов, и его пришлось отодвинуть

Наступил черед пола, для выверки плоскости которого крайние (боковые) лаги (доски на ребро) устанавливались по двум уровням (фото 5.3.8.8).
