1 – колодец; 2 – трубопровод; 3 – водяная емкость в доме; 4 – вентиль; 5 – гидроаккумулятор; 6 – обратный клапан; 7 – накопительный водонагреватель с электроподогревом; 8 – душевая кабина; 9 – слив из душевого поддона; 10 – мойка; 11 – слив из мойки; 12 – фильтр водяной; 13 – обратный клапан; 14 – насос

Ключевым элементами системы являются насос, включающий в себя гидрореле и манометр, а также гидроаккумулятор 5. Вода из колодца 1 засасывается насосом в промежуточную емкость 3 (стальную бочку емкостью 200 л), которой в зимнее время хватает на три-четыре дня для душа и мытья посуды.

Близость грунтовых вод обеспечивает превышение уровня в емкости 3 над уровнем в колодце 1 не более 3 м, благодаря чему разрежения, создаваемого насосом (до 5 м водяного столба), достаточно для заполнения емкости. Это и определило выбор типа насоса (не погружной, а всасывающий) и, соответственно, расположение его «в тепле и уюте», что совсем не маловажно.

Для трубопроводов холодной воды был использован обычный садовый шланг. Этот выбор существенно облегчил и удешевил монтаж. Разветвления и трубопроводная арматура, естественно, металлические. Присоединения шланга к металлической арматуре – при помощи ниппелей, а уплотнение соединений – хомутами. По поводу долговечности такого трубопровода могу заметить следующее: на садовом участке летний водопровод из такого же шланга, проходящий по поверхности, существует уже 8 лет, причем на зимуне демонтируется. Давление в этом водопроводе 1,5 – 2 атм. Пока что ни одной течи по вине шланга не наблюдалось. Думаю, что внутри дома шланг прослужит подольше. Настройку гидрореле насоса: верхнее давление – 1,5 атм, нижнее – 1,0 атм – я выбрал на основании опыта эксплуатации летнего водопровода.

Горячее водоснабжение обеспечивает накопительный электрический водонагреватель «Ariston» (фото 5.3.9.4). Емкости нагревателя – 50 л – достаточно для единовременного мытья трех человек без особой экономии горячей воды. Мощность нагревателя – 1,2 кВт не особенно напрягает электрическую сеть, которая всегда была проблемой на старых садовых участках.

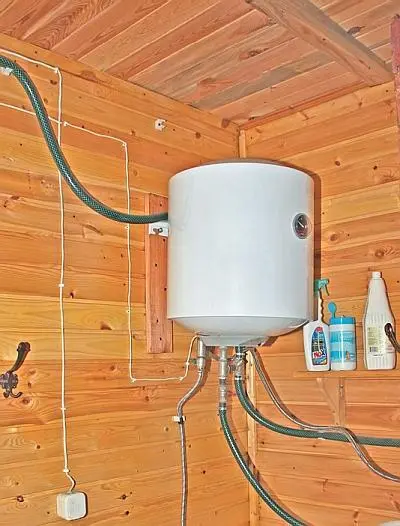

Фото 5.3.9.4. Горячей водой обеспечивает накопительный электрический водонагреватель «Ariston» емкостью 50 л

Для мытья я сделал душевую кабину, в которой готовыми изделиями являются только поддон и смеситель. Внутренние стенки кабины образованы армированной полиэтиленовой пленкой, закрепленной на деревянном каркасе степлерными скобами. Горячий трубопровод был собран из армированного резинового шланга (садовый шланг здесь не годится, так как «течет» при высокой температуре (70 ° С и выше). Преимущества все те же – недорого и легко монтировать. От водонагревателя сделан отвод к мойке. Поскольку нельзя исключать возможность отъезда из дачного дома в зимнее время на несколько дней, система смонтирована таким образом, чтобы ее можно было слить целиком, включая водонагреватель и насос. Все трубопроводы разведены с соответствующими уклонами в сторону слива. Канализация выполнена внешней, из пластиковых двухдюймовых труб. Сточные воды отводятся в дренажную канаву. Даже в суровую зиму 2005—2006 годов никаких проблем с замерзанием этих труб не было. Приятной неожиданностью оказалось то, что активного поступления холодного воздуха через канализационные трубы не наблюдалось при отсутствии гидрозатвора (его я не стал делать, опасаясь замерзания). Надо сказать, что никаких проблем с неприятным запахом пока не наблюдалось. В общем, система оказалась вполне жизнеспособной, ибо без каких бы то ни было серьезных вопросов эксплуатируется уже второй десяток лет.

Однако тема далеко не исчерпана. Начнем с того, что схема воздушной линии подачи воды в строение весьма многими отвергается категорически. И действительно, тут есть свои заморочки. Однако в каждом конкретном случае застройщик обладает своим набором конкретных условий, а потому резонно рассмотреть этот вариант, дабы предоставить больший диапазон выбора.

Главная проблема воздушного водопровода заключается, естественно, в возможном замерзании воды в нем. Тут тоже имеются варианты – например, использование специального греющего кабеля, который, однако, не дешев. Но главное – это обеспечение быстрого заполнения и особенно (!) опорожнения трубопровода. Вот почему в любом случае следует неукоснительно исключить из трубопровода возможные (особенно при значительной протяженности) прогибы, что продемонстрировано на конкретном примере (фото 5.3.9.5–5.3.9.13).

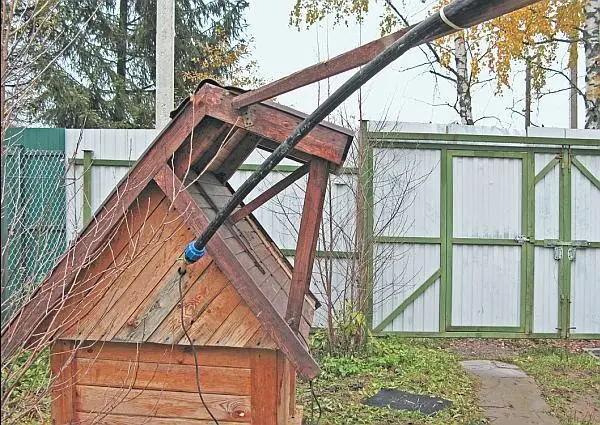

Фото 5.3.9.5. Погружной насос по шлангу 3/4 подводит воду к трубе ПНД…

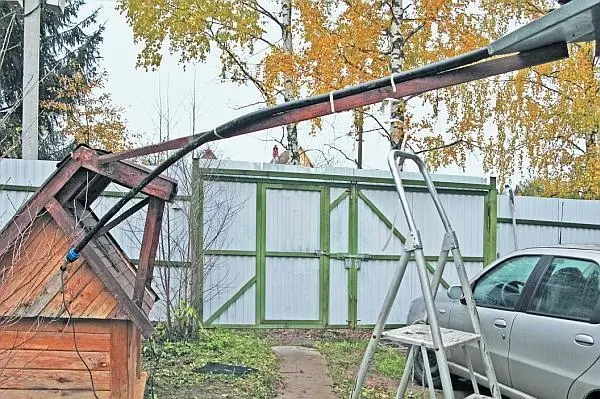

Фото 5.3.9.6. …закрепленной (для преодоления большого пролета) на силовом бруске

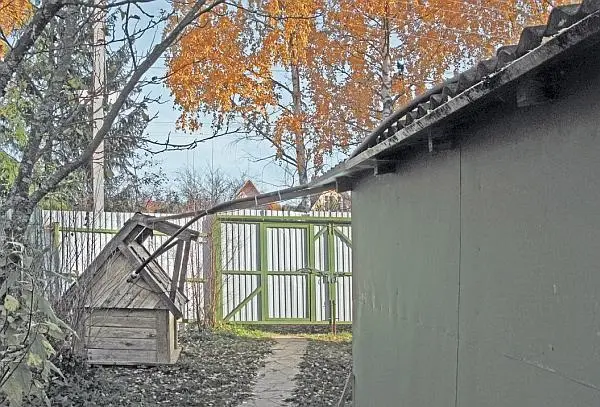

Фото 5.3.9.7. С соблюдением постоянного уклона труба подводится к крыше пристроенного гаража, …

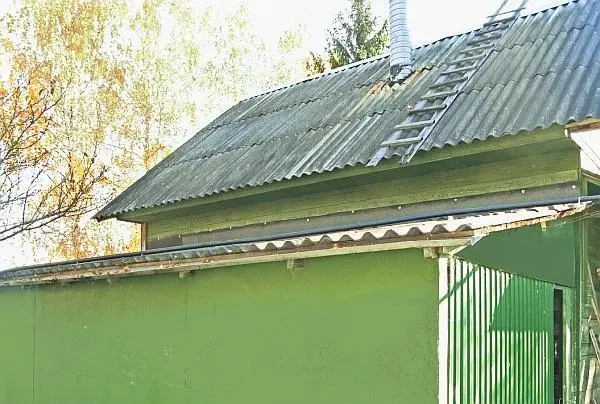

Фото 5.3.9.8. …по которой проходит более шести метров

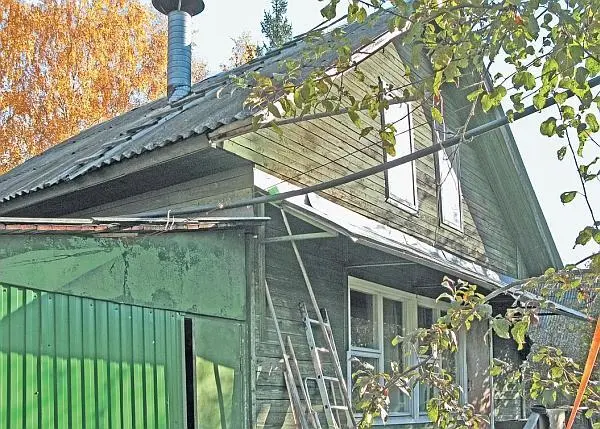

Фото 5.3.9.9. Следующий воздушный пролет (порядка 5 м) нуждается в дополнительных подвесах

Фото 5.3.9.10. Потребовались изготовление и установка специальной промежуточной опоры

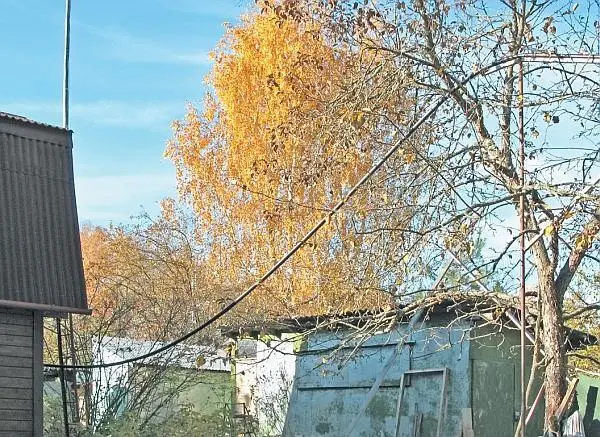

Фото 5.3.9.11. И снова солидный воздушный пролет, на котором явно обозначился недопустимый прогиб

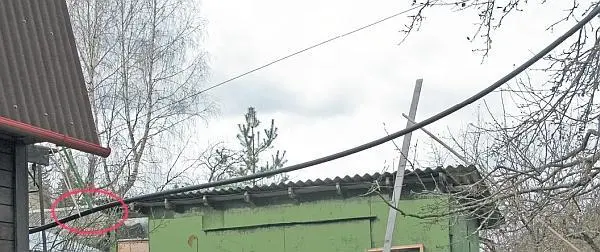

Фото 5.3.9.12. Вот почему снова понадобился дополнительный подвес…

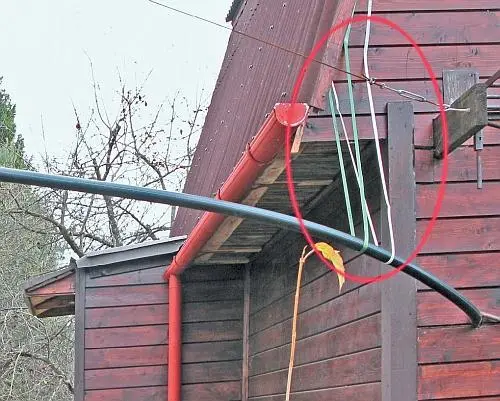

Фото 5.3.9.13. …выполненный из пластиковой монтажной ленты, которая оказалась очень хороша в этом качестве

В данном конкретном случае заполнение (начало слива в емкость) трубопровода (длиной около 30 метров) происходит за 55 сек., а опорожнение (прекращение слива в емкость) – порядка 2 мин.
