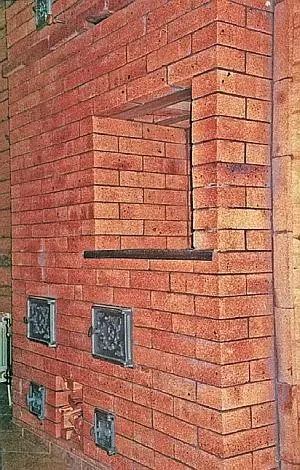

Фото 6.2.6. Оригинальная комбинация отопительно-варочной печи и банной печи-каменки, которые, несмотря на столь тесный симбиоз, согласно требованиям заказчика топятся отдельно. Вот почему хорошо видны дверцы двух топливников и зольников. Цвет и фактура кирпичей хорошо гармонируют с деревом, в силу чего внешнюю часть печи оставили без отделки

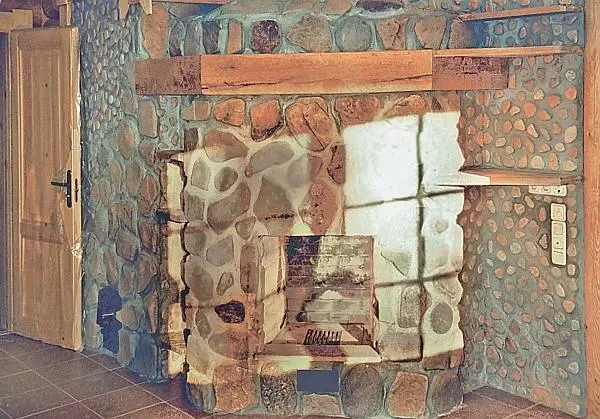

Фото 6.2.7. Отделка может быть и совсем не тривиальной, как в этом случае сочетания банной печи и камина

Рассмотрим пару конструкций, выполненных мастерами печного дела артели «КПД-97».

Печь-каменка с водогрейным баком(конструкция первая) . Предлагаемая конструкция печи (рис. 6.3.1) позволяет пользоваться баней как «по-фински» с температурой до 90 ° С и выше при влажности 5–10%, так и «по-русски» – 60–70 ° С и 40–50% влажности.

Печь расположена так, что она обогревает сразу три помещения – парную, моечную и комнату отдыха. По чертежам можно представить, как топится печь, прогреваются камни и вода.

Дымовые газы с высокой температурой «омывают» во время топки шкаф с камнями и далее уходят в систему дымооборотов, попутно подогревая днище водогрейного бака. Этот бак имеет несколько трубчатых подогревателей, частично выходящих в топочную камеру.

Надежность конструкции корпуса каменки зависит от свойств сварных швов, которые, помимо всего прочего, должны быть герметичными.

Некоторые особенности кладки печи.Как правило, все помещения бани имеют небольшую высоту, поэтому в целях обеспечения компактности печи формирование зольника ведется уже со второго ряда.

На 4-м рядуустанавливают колосники и водогрейный бак. Внутри топочной камеры выложена дополнительная облицовочная кладка из огнеупорного кирпича (футеровка) без перевязки с основной кладкой.

Через 2–3 ряда после перекрытия топочной дверки устанавливается духовой шкаф. Для компенсации теплового расширения по периметру его лицевой части в местах соприкосновения с кладкой шкаф следует обернуть негорючим материалом. Для этого лучше всего подходит кремнеземная вата. Перекрытие топочной камеры необходимо проводить напуском 1/2 кирпича. Задвижку можно поставить в любом ряду на восходящем дымоходе или трубе.

Экспресс-каменка(конструкция вторая) . Свою оригинальную конструкцию группа печных мастеров предложила, решая весьма непростую задачу: печь-каменка должна быть открытого типа (огонь в таких конструкциях непосредственно не соприкасается с камнями, что дает возможность начать париться уже в период топки печи); она должна отапливать сразу 3 помещения – комнату отдыха, моечное и парное отделения, а также нагревать воздух в парилке до 90 ° С через 2 часа после растопки и сохранять

его в таком тепловом режиме длительное время.

Рис. 6.3.1. Печь-каменка с водогрейным баком по Е. Гудкову (порядовки)

В основу работы каменки заложен принцип естественной конвекции воздуха: холодный втягивается в нижние духовки-цилиндры, нагревается от камней и раскаленного металла и по вваренным патрубкам (разрез печи по Б-Б, рис. 6.3.2) поступает в верхние цилиндры-духовки.

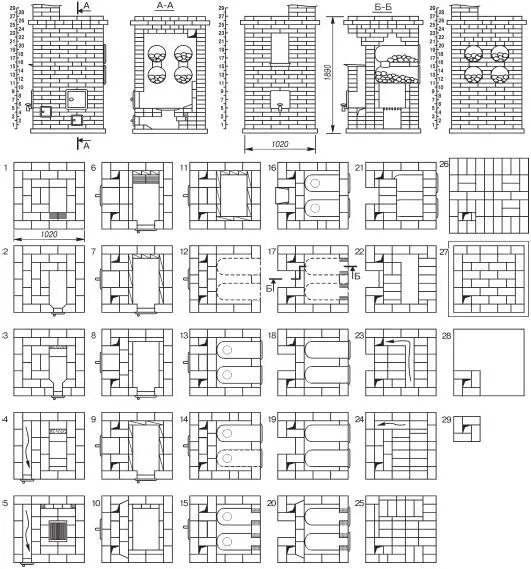

Рис. 6.3.2. Экспресс-каменка по Е. Гудкову: задвижки устанавливаются на 24-м и 28-м рядах. На чертеже они не показаны

Необходимые материалы и печные приборы:

1. Кирпич шамотный 700 шт.;

2. Глина шамотная 120 кг;

3. Песок 0,5 м 3(50 ведер);

4. Уголок 32 × 32 × 4 мм – 400 мм;

5. Проволока стальная Ø1,5 мм – 15 м;

6. Асбестовый шнур Ø5,0 мм – 80 м;

7. Топочная дверка 250 × 270 мм – 1 шт.;

8. Поддувальная дверка 140 × 140 мм – 2 шт.;

9. Задвижка 270 × 140 мм – 2 шт.;

10. Колосниковая решетка 300 × 200 мм – 1 шт.;

11. Цилиндры-духовки (250 мм, длиной 630 мм) – 4 шт.;

12. Водогрейный бак из нержавеющей стали V = 30 л 1 шт.

Об особенностях кладки(см. рис. 6.3.2) .

Ряды 1–5.Кладка ведется обычным способом на глиняно-песчаном растворе с использованием шамотного кирпича (можно взять красный полнотелый, пластичного прессования, марки не ниже М-150).

Ряд 6.Внутри топки укладывается по периметру с перевязкой швов кирпич (на ложок) для увеличения теплоаккумулирующей массы кладки.

Ряды 7–9.Общепринятая кладка с перевязкой швов.

Ряд 10.Примененная в этом ряду перевязка швов целесообразна при использовании отрезного диска и шлифовальной машинки («болгарка»).

Ряды 11–20.Закладываются цилиндры-духовки. Для амортизации расширения при нагреве их необходимо обмотать асбошнуром или иным термостойким материалом в тех местах, которые соприкасаются с кирпичной кладкой.

Ряды 21–25.Перекрытие топочной камеры осуществляется постепенным напуском (на «1/4») кирпича.

Ряды 26–27.Декоративный карниз, венчающий кладку печи.

Ряды 28–29.Начало печной трубы.

После сушки печи были проведены замеры температуры в парильном отделении. Термометр находился на расстоянии 30 см от потолка на стене напротив печи. Время нагрева воздуха от комнатной температуры до 90 ° С составило 1 час 15 минут (при объеме парной V = 8,66 м 3).

Многих проблем, связанных с топкой банных печей, можно избежать, установив в бане электрическую печь. С одной стороны, не нужны дрова, отпадает необходимость в печных трубах, с которыми связано столько всего, а с другой – «бесплатный сыр бывает только в мышеловках», т. е. имеется своя специфика, с которой и разберемся.

Для саун выпускается широкий ряд электрических печек – экологически чистых, эффективных, компактных и легко устанавливаемых. Электропечи состоят из корпуса, электронагревателей и тепловой защиты. Корпус печи делают сварным или сборным на болтах из листовой стали толщиной 2–3 мм. В корпусе предусматриваются щели для лучшей теплоотдачи. Тепловую защиту выполняют или из нескольких стальных экранов, расположенных последовательно друг за другом, или в виде кирпичной кладки.
