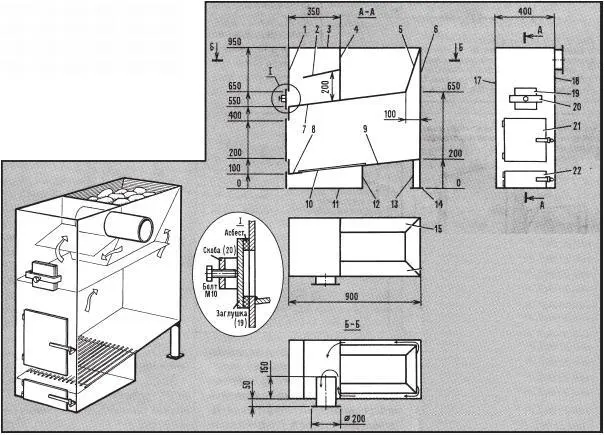

Рис. 6.5.4. 2-й вариант печи В.П. Филипьева для большой сауны

Материал для печей – листовая сталь толщиной 6 мм. В качестве колосников используются стальные арматурные прутки Ø22 мм, установленные с зазором 3–5 мм. Металлическую печь устанавливают непосредственно в сауне. Топка обращена в сторону комнаты отдыха и своей передней поверхностью отапливает это помещение. Боковая стенка корпуса печи прогревает моечную, основное тепло забирает сауна.

Для противопожарной безопасности печь обкладывают установленной на едином с нею фундаменте защитной стенкой толщиной в полкирпича (рис. 6.5.5). Кладку выполняют из красного кирпича на цементном растворе. Стенка, отделяющая моечную от сауны, отстоит от боковой поверхности печи на расстояние не более 1 см. Кирпич укладывают в шахматном порядке в зоне боковой стенки печи, а не доходя 5–6 см до ее верха, кладка переходит в сплошную до потолка. Образованные в кладке проемы позволяют печи прогревать моечную излучением.

Поверхность кладки со стороны моечной можно обложить керамической плиткой, не перекрывая проемы. Со стороны комнаты отдыха для предотвращения ожогов печь заглублена в сауну на 10 см и полностью открыта. На уровне верха корпуса печи кладку стенки переводят в сплошную до потолка. При кладке нужно оставлять между кирпичом и печью тепловые зазоры: боковые – 5 мм, а вертикальные – 10 – 20 мм. В сауне для предотвращения ожогов и уменьшения прямого излучения раскаленной печи до ее верхней части выкладывают стенку кирпичом, располагаемым в шахматном порядке, с отступом на полкирпича от корпуса печи. Кладку связывают со стенкой, примыкающей к топке.

Расстояние от корпуса металлической печи до любой деревянной стены с учетом защитного слоя кирпича должно быть не менее 25 см. Так как мощное тепловое излучение верха печи сопровождается еще и высокой температурой восходящего воздуха, деревянный потолок над печью также необходимо защитить. Был случай, когда при хорошей теплоизоляции боковых стенок печи возгорание бани началось с потолка, который был изолирован в этом месте только слоем жести. Лучше изолировать тем же кирпичом, уложенным плашмя над зоной печки на металлических уголках, закрепленных, например, между балками перекрытия или на специальных, приваренных к печи стойках. Размеры экрана над печью должны превышать ее собственные размеры в плане не менее чем на 25 см.

Рекомендуется следующий порядок обустройства сауны. После изготовления фундамента сверху кладут по всему периметру двойной слой гидроизоляции и два ряда кирпичной кладки на цементном растворе. Со стороны топки кладка на четверть кирпича должна быть смещена в сторону сауны для удобства выгребания золы. Пол комнаты отдыха желательно расположить на 2 слоя кирпичей ниже днища корпуса печи. Перед печью на пол укладывают 1 слой кирпичей размером не менее 51 × 51 см, так как стального листа не достаточно из-за сильного теплоизлучения. Пол в сауне нужно поднять на 2–3 слоя кирпичей выше, что обеспечит лучший прогрев пола. Высота сауны – не более 220 см.

Рис. 6.5.5. Кирпичные ограждения металлических печей-каменок

После установки печи приступают к кладке защитных кирпичных стен и трубы. При наличии камина выходной патрубок печки наращивают соответствующей стальной трубой, которую вводят в отдельный дымоход сечением в 1/2 кирпича в кладке камина, объединяющийся затем с основным его дымоходом (сечением не менее чем в кирпич) в верхней части камина. Зазоры между кирпичной кладкой и металлической трубой печи должны быть не менее 5 мм по горизонтали и не менее 20 мм по вертикали для компенсациитеплового расширения деталей печи при топке. Зазоры следует уплотнить асбестом или стекловатой.

Печная труба не должна перевязываться с другой кладкой. С камином кирпичный экран можно перевязать 2–3 раза. В местах стыковки труб необходимо предусмотреть чистки. Задвижки печей устанавливают в кладке трубы. При топке сухими дровами для нагрева сауны объемом 20 м 3до температуры 100 ° С в летнее время требуется около часа. При разогреве сауны печь топят интенсивно, далее для поддержания необходимой температуры оставляют гореть не более 4–5 поленьев. Так как металлические печи очень производительны и рассчитаны на быстрый прогрев бани, чрезмерная неконтролируемая топка после достижения заданной температуры может привести к перегреву сауны и загоранию деревянных конструкций.

Итак, что же можно уяснить из этого раздела? Главное – это то, что выбор банных печей поистине огромен, как покупных, тех, что можно изготовить на заказ, и тех, что можно сделать самостоятельно. А на что нужно обратить самое серьезное внимание? Ну конечно же на противопожарную безопасность, особенно в случае выбора металлической печи. Судите сами – печь, обладающая мощностью 67 кВт, позволяет получить температуру на поверхности стенок топки 700–800 °С. Вот почему, несмотря на наличие навесных экранов корпуса, металлические печи промышленного изготовления (а самодельные тем более!) в обязательном порядке как минимум должны иметь деревянные ограждения (фото 6.5.5). Если общая конструкция бани (компоновка и материалы ограждений) позволяет, металлическую печь ограждают кирпичной кладкой (фото 6.5.6).

Фото 6.5.5. Металлические печи в обязательном порядке как минимум должны иметь деревянные ограждения

Фото 6.5.6. Если общая конструкция бани (компоновка и материалы ограждений) позволяет, металлическую печь ограждают кирпичной кладкой

Наиболее традиционные насадные трубы, как правило, применяются и с наиболее традиционными же каменными печами. Коренные же трубы сами по себе представляют солидные сооружения, создание которых должно иметь под собой весомые основания. Вот почему о печных трубах резонно говорить применительно к печам и каминам. А как быть с металлическими печами, доля которых в отоплении бань неуклонно увеличивается? Тут есть много вопросов.
