Ю. Проскурин - Строим погреб

Глиняные замки удобно делать в переставной опалубке слоями толщиной 20–30 см с обязательным послойным трамбованием и уплотнением. Глину следует брать не слишком переувлажненную, но и не пересушенную. Наиболее подходит глина с такой влажностью, при которой глина, сжатая в кулаке, образует комок и не рассыпается. Глиняный замок выкладывают также влажными коржами.

Г л и н я н ы е с м а з к и применяют для герметизации и утепления перекрытий погребов. Для приготовления такой смазки подойдут любые сорта местных глин. За 2–3 суток до применения глину замачивают.

Для приготовления 1 м 3смазки понадобится 0,7 м 3глиняного теста, 0.28 м 3теста известкового, 32 кг волокнистых примесей (костры, мякины, соломенной резки длиной 5—10 см); 200 л воды. В воду можно добавить 1 % медного купороса (100 г на ведро воды). После тщательного перемешивания смазка готова к употреблению.

Битумные материалы подразделяются на строительные, кровельные и дорожные. Битум – самый распространенный гидроизоляционный материал. Достоинство битумов состоит в относительной простоте применения, это особенно важно в индивидуальном и садово-огородном строительстве.

Битум состоит из минеральных масел (40–65 %), смол (18–48 %) и асфальтопов (13–30 %). Последние придают битуму твердость, а смолы и масла пластичность.

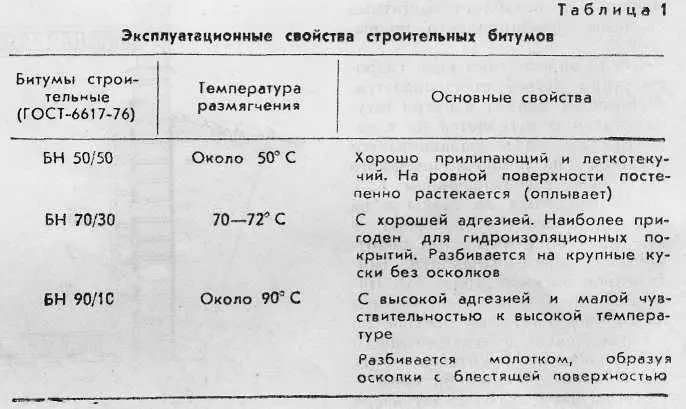

Физико-механические свойства строительных битумов приведены и табл. 1.

Старение битума вызывается частичной потерей легких масляных фракций, при этом он приобретает жесткость и хрупкость. При низких температурах битум теряет свою эластичность, становится жестким н ломким.

Б и т у м н а я м а с т и к а представляет собой смесь расплавленного битума с наполнителем, например, с резиновой крошкой 7 % (по массе) или мелким асбестом б – 7-го сорта – 10 %. Кроме того, и мастику добавляют пластификатор – осевое или отработанное автомобильное масло – 5 %.

Конечно, для наклеивания н склеивания рубероида и других рулонных материалов лучше всего использовать не чистый битум, а битумную мастику, которая по сравнению с чистым битумом обладает повышенной тепло – и морозостойкостью, эластичностью, долговечностью, склеивающей способностью. Такую мастику можно использовать для гидроизоляционных покрытий, при устройстве рулонных кровель и герметизации мест примыкании.

Если нет готовой мастики, ее можно приготовить путем перемешивания расплавленного битума и наполнителя (асбеста, торфяной крошки, мелко нарубленной минеральной ваты, древесных опилок, муки, тонкомолотого мела и др.). Наполнители, входящие в состав мастик, должны быть просеяны через сито (с ячейками 3 мм) и тщательно высушены (асбест – до 5 % влажности, другие – до 3 %).

Рекомендуется одновременно добавить пластификатор – отработавшее картерное масло (отработки) или дизельное масло любой вязкости, примерно 0.5–1 кг на ведро битума. Отработавшее масло следует предварительно профильтровать.

Для приготовления 10 кг мастики потребуется 8,5 кг битума, 1 кг наполнителя (лучше всего асбеста) и 0,5 кг масла.

Емкость (например, бидон) с плотно закрывающейся крышкой заполняется битумом не более чем на 2/3 ее объема и медленно нагревается до полного расплавления и исчезновения комков. Когда битум начинает пениться, с его поверхности снимают всплывшие посторонние примеси либо металлической сеткой, натянутой на проволоку (сачком), либо консервной байнкой с пробитыми на дне отверстиями, прикрепленной к длинной деревянной ручке.

Битум греют до тех пор, пока он не перестанет пениться и шипеть. По окончании варки масса должна стать однородной, а поверхность зеркальной.

Нагревать битум более 220° С (даже кратковременно) нельзя, так как это ухудшает его качество – образуется кокс. Признаком начавшегося коксования является появление на поверхности массы пузырей и выделение зеленовато-желтого дыма. При нагревании свыше 240° С битум может загореться. По окончании варки емкость снимают с огня и при постоянном перемешивании в битум небольшими порциями добавляют сухой однородный наполнитель и отработанное масло.

Битумную мастику наносят только в горячем состоянии, поэтому ее готовят непосредственно перед началом работы, причем в объеме, необходимом для одноразового использования.

Б и т у м н а я г р у н т о в к а – это раствор битума в бензине в соотношении 1: 3 (по объему). Расплавленный битум охлаждают до температуры 70–80° С, а затем постепенно небольшими порциями вливакл в бензин и перемешивают каждый раз до полного растворения битума. Бензин должен быть нe этилированным.

При растворении в керосине температура расплавленного битума может быть 100–110° С.

Грунтовка способствует образованию покрытий с высокой адгезионной способностью.

Техника безопасности при работе с битумными материалами заключается в соблюдении определенных правил. Так, нельзя допускать вспенивания и выплескивания битума. Варить битум следует только в ясную сухую погоду. Ведь капля дождя, попав в нагретый битум, может в считанные секунды привести к опасному выбросу пены и брызг, потом и к вспышке. Все имеющие дело с расплавленным битумом, должны быть одеты в костюмы из плотной ткани и иметь рукавицы. Работать около варочного котла лучше вдвоем, чтобы иметь возможность оказать друг другу помощь. Ведра и другие емкости для переноски битума по окончании работы необходимо очишать, не допуская образования застывшего битума (обычно это делается выжиганием).

Качество плиточных работ при облицовке погребов плиткой во многом зависит от того, насколько тщательно и правильно приготовлен раствор.

Для крепления керамической плитки к внутренним стенам чаще всею применяется цементно-песчаный раствор состава 1:3 (по объему) для плиток с гладкой тыльной поверхностью, а также состава 1:4 или 1:5 – для плиток с рельефной поверхностью (цемент необходим марки не ниже «400»). Песок нужен чистый (промытый), а цемент должен быть изготовлен не более чем за 5–6 месяцев до момента его применения.

Не рекомендуется делать раствор с повышенным содержанием цемента, так как хотя прочность раствора повышается, однако увеличивается усадка (появляются усадочные трещины).

Для определения пригодности раствора на очищенную от пыли тыльную сторону облицовочной клетки посередине накладывают немного раствора, после чего плитку переворачивают и встряхивают. Если на ней остается слой раствора толщиной 3 мм, значит, раствор подойдет для плиточных работ.

Швы между керамическими плитками (толшина шва обычно 1,5 мм) заполняют раствором, в состав которого входит цемент марки «400» и вода в соотношении 1: 0,5 (по массе).
