Визирование.Это делается так: берем произвольный измеритель (чаще всего это карандаш или древко кисти) таким образом, чтобы он был свободным концом визуально совмещен с одним краем измеряемого предмета, а другой край этого предмета отмечаем большим пальцем. При этом обязательно надо соблюдать два условия:

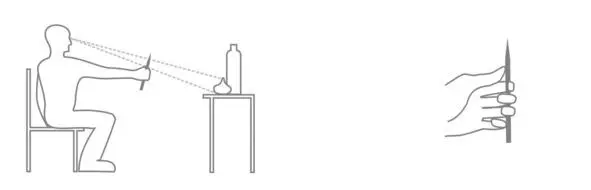

1. Расстояние от глаза до измерителя должно быть всегда одинаково. Для этого измеритель держат всегда на вытянутой руке.

2. Измеритель должен быть всегда перпендикулярен лучу зрения. Для этого нижний его конец подпирается мизинцем.

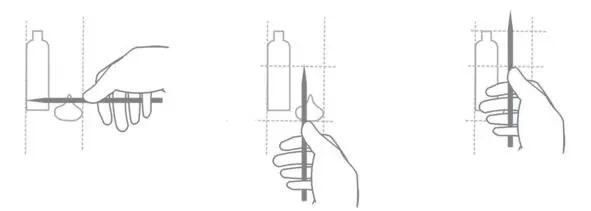

Итак, совмещаем концы измерителя с горизонтальными габаритами постановки. Полученный размер укладываем в вертикальном габаритном размере постановки (всегда меньшее укладываем в большем).

Измеритель держат на вытянутой руке и перпендикулярно лучу зрения. Для этого нижний его конец подпирается мизинцем.

Сначала один раз от крайней нижней точки вверх, затем, мысленно отметив уровень верхнего конца измерителя, вверх от этого уровня. В нашем случае измеритель уложится немного больше чем один раз с половиной. Это и есть наша пропорция: примерно 1/1,5. Теперь на рисунке уже отмеченную ранее ширину укладываем в высоте чуть больше чем 1,5 раза. Таким образом, мы получаем габариты постановки.

Берем размер ширины постановки и укладываем этот размер в ее высоте столько раз, сколько получится.

Надо обратить особое внимание, что с натуры мы берем не линейный размер, а именно пропорцию. Линейные размеры в рисунке и в постановке совпадать не будут и не должны.

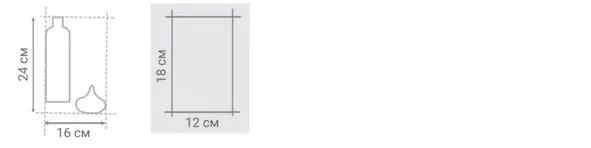

В левой части схемы обозначено, что в натуре ширина натюрморта 16 см, а высота 24 см. В правой части мы видим габариты для натюрморта, намеченные на рисунке, где ширина составляет 12 см, а высота 18 см. Но в обоих случаях пропорция ширины к высоте 1 к 1,5.

Все оставшиеся размеры строим в пропорции к уже имеющимся.

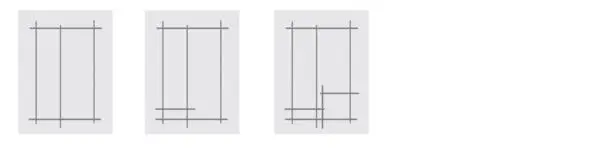

Определяем габариты для предметов.

Выясним в натуре, как относится ширина бутылки к ширине всей постановки. Эта пропорция составит 1/2. Горизонтальный габарит на нашем рисунке делим пополам и отмечаем ширину бутылки вертикальной линией. Теперь в натуре выясним, сколько раз ширина бутылки уложится в ее высоте. Получается чуть меньше 1/3. Т.к. верхний габарит был взят по верхней точке горлышка бутылки, от верхнего габарита на рисунке откладываем вниз чуть меньше чем три ширины бутылки.

Аналогичным образом строим габариты для луковицы.

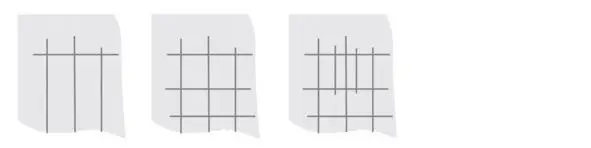

Продолжим рисунок бутылки. Бутылка – тело вращения и, как следствие, она симметрична оси вращения. Рисуем ось симметрии, она же ось вращения.

Теперь выясним положение самых характерных точек. В нашем случае это места перехода цилиндрической поверхности в сферическую, т.к. конструкция бутылки это два цилиндра, большой и маленький, соединенные полусферой.

Находим через пропорции симметричные точки, в которых цилиндр тела бутылки переходит в сферическую поверхность.

Отмечаем эти точки горизонтальной линией. Выясняем ширину горлышка откладываем этот размер по половинкам от оси симметрии вверху. Отмечаем ширину горлышка двумя вертикальными линиями. Находим уровень, на котором горлышко переходит в «плечи» бутылки и отмечаем его горизонтальной линией.

Короткие линиимы будем делать так: держим карандаш как при письме, но опираемся прямым мизинцем на плоскость мольберта, что позволяет карандашу двигаться свободно в любом направлении.

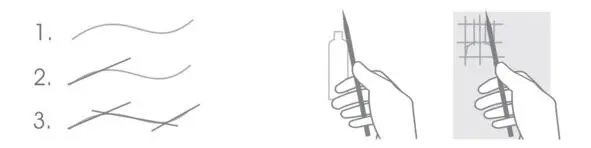

Неправильные кривые.«Плечи» бутылки мы рисуем не дугами, как этого можно было ожидать, а ломаными линиями. Делается это по той причине, что для выполнения неправильной кривой линии по координатам нам необходимо бесконечное количество точек. Выражая эту же линию через ряд прямых отрезков, мы не только сокращаем количество координат, но и более ярко выражаем характер исходной кривой линии.

Практически кривая выражается через прямые так: мы совмещаем прямую с частью кривой и, там где кривая начинает очевидно уходить в сторону, меняем направление и делаем следующую прямую.

Здесь нам необходимо освоить еще одну методику визирования.

Визирование по направлениямдля выяснения угла наклона линий. Это делается так: визуально совмещаем измеритель, держа его на вытянутой руке, с измеряемой линией в натуре. Затем, не сгибая руку в локте и не вращая вокруг ее оси, переносим измеритель и совмещаем его с плоскостью рисунка.

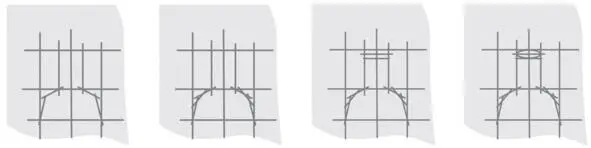

От найденных ранее четырех точек перехода построим по направлениям четыре отрезка. Там где получились явные углы, сгладим их, проведя еще две прямых.

Эллипсыдонышка и горлышка. Правильные окружности и эллипсы мы будем рисовать как в упражнении – непрерывным круговым движением.

Но сначала надо определить пропорции эллипсов. Это легче сделать в большом эллипсе донышка, укладывая его малую полуось в ширине бутылки. После этого отмечаем в рисунке габариты эллипсов и отмечаем в них большие оси (малые оси эллипсов в правильном цилиндре совпадают с осью вращения), затем вписываем эллипсы в габариты.

Эллипсы цилиндра, стоящего на горизонтальной плоскости, вырождаются в прямую на уровне горизонта (это соответствует уровню глаз) и все более разворачиваются, стремясь стать окружностью, по мере удаления от уровня горизонта. Поэтому эллипс горлышка будет развернут несколько меньше чем эллипс донышка.

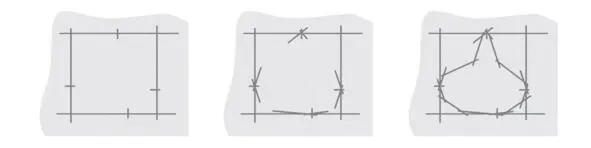

Теперь рисуем луковицу. Т.к. она предмет неправильной формы, мы рисуем ее ломаными линиями.

Сначала находим на габаритных линиях по пропорциям четыре крайние точки. Далее от найденных точек по направлениям строим восемь прямых. Остальное дорисовываем «на глазок».
