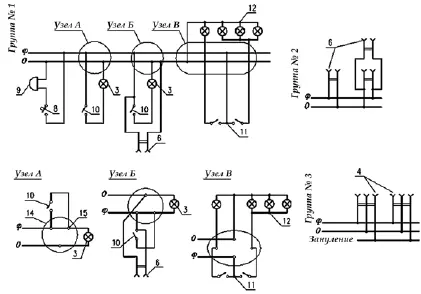

Рис. 5. Узлы соединений в ответвительных коробках:

14 – коробка; 15 – соединение проводников; Ф – фаза; 0 – ноль; 3, 4, 5, 8, 9, 10-12 – см. подпись к рис. 4

К двухполюсной розетке 4 с третьим зануляющим контактом подходят три провода, один из которых является зануляющим и присоединяется к сети таким образом, чтобы нигде не было даже кратковременных разрывов. Очень важно при монтаже не перепутать зануляющий провод с рабочим нулевым проводом – может привести к поражению электрическим током. Фазный и нулевой провода присоединяют к контактным винтам рабочих гнезд розетки.

Штепсельную розетку 6 присоединяют к сети фазным и нулевым проводами, причем совершенно безразлично, в каком порядке эти провода присоединяются к гнездам.

В некоторых случаях в отверстии стеновой панели, разделяющей комнаты, возле одной штепсельной розетки устанавливают вторую (со второй стороны отверстия). Для подсоединения к сети этой розетки достаточно установить перемычку, соединяющую гнезда обеих розеток.

В схеме одно– или двухлампового светильника 3 на пути от фазного провода к патрону устанавливают выключатель (узел А). Непосредственно под выключателем может быть установлена штепсельная розетка. В этом случае одно из гнезд розетки присоединяют к контактному винту выключателя, к которому подходит фазный провод. Второе гнездо соединяют с нулевым проводом в ответвитсльной коробке (узел Б).

В многоламповом светильнике (люстре) 12 с раздельным включением ламп первые выводы всех ламп соединяют с нулевым проводом, а оба выключателя 11 – с фазным проводом (узел В). Одна из ламп включается одним выключателем, остальные лампы, выводы которых соединены между собой, – вторым.

Звонок 9 подсоединяют к электрической сети с помощью кнопочного выключателя (кнопки). Следует обратить внимание на то, что кнопка и проводка должны быть рассчитаны на 250 В. Кроме того, кнопку нельзя устанавливать во дворе и в сырых помещениях.

Особенности выполнения электропроводок, имеющие непосредственное отношение к обеспечению электробезопасности:

1) металлические корпуса однофазных электрических плит, переносных бытовых электрических приборов и машин мощностью более 1,3 кВт и металлические трубы электропроводок зануляют. Зануление корпусов электрических плит, бытовых кондиционеров, а также переносных бытовых приборов и машин осуществляется прокладкой отдельного провода сечением, равным сечению фазного провода, от квартирного щитка. Этот провод присоединяют к нулевому защитному проводнику питающей сети перед счетчиком (со стороны ввода) и до отключающего аппарата (при его наличии);

2) в ванных комнатах и туалетах выполняется скрытая электропроводка: провода прокладывают в поливинилхлоридных или других изоляционных трубках. Применять защищенные провода в металлических оболочках, а также провода в стальных трубах для устройства электропроводок в этих помещениях запрещено. Штепсельные розетки в этих помещениях устанавливать нельзя, кроме розетки для включения электробритвы; эту розетку присоединяют к сети через разделяющий трансформатор;

3) в неотапливаемых подвалах, на чердаках, в сырых и особо сырых помещениях электропроводку выполняют открытой.

Электропроводка в хозяйственной постройке (рис. 6) .

Среда в ряде помещений хозяйственной постройки (свинарник, коровник) агрессивна и разрушает изоляцию, поэтому электропроводку предпочтительно выполнять не проводами, а кабелем. Особенно тщательно нужно вести электромонтажные работы, так как при прикосновении к оголенным проводам при напряжении 12, а тем более 220 В животное может погибнуть.

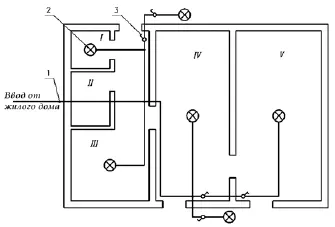

Рис. 6. План хозяйственной постройки с электропроводкой:

I – свинарник; II – птичник; III – коровник; IV – помещение для хранения инвентаря и топлива; V – хозяйственное помещение; 1 – трубостойка; 2 – светильник; 3 – герметический выключатель

Металлические части светильников, установленные в хозяйственных постройках, зануляют специально проложенным для этого третьим проводником, который подключают к нулевому проводу сети в ближайшей к светильнику ответвительной коробке.

Несмотря на довольно большое разнообразие типов домов и садовых домиков, а также хозяйственных построек различного назначения, схемы электроснабжения содержат ограниченное число элементов. Везде обязательны вводное устройство (трубостойка или распределительный ящик), квартирный щиток, штепсельные розетки, выключатели и др.

Примерный перечень электротехнических устройств, необходимых для устройства электропроводки в жилом доме

Ящик распределительный, шт. ……………………………………1

Трубостойка при воздушном вводе, шт. …..…………………….1

Квартирный щиток, шт. ………..…………….……………………..1

Счетчик однофазный, шт. ……..……………………………………1

Светильник, шт.:

настенный..……………………………………………….1-6

пылевлагонепроницаемый ……………………………… 3-11

потолочный для освещения подвала …………………….1

Патрон подвесной, шт..……………………………………………1-6

Выключатель однополюсный, шт.:

для скрытой установки …………………………………….2-6

сдвоенный …..……………………………………….………2-6

герметический.……………………………………………..6-14

Блок электроустановочных изделий на два выключателя и одну штепсельную розетку, шт. …………………………..……………………………………..1

Розетка штепсельная, шт.:

для скрытой установки..…………………………………..3-7

для скрытой установки двухместная..……………………1-4

двухполюсная в нормальном исполнении с третьим заземляющим контактом на 25 А ……………….………………………………………………..1

двухполюсная в нормальном исполнении с третьим заземляющим контактом на 10 А ……………….…………………………………………………1

двухместная в герметическом исполнении …………………1

Звонок электрический, шт. …………………………………………….1

Кнопочный выключатель на 250 В …….……………………………..1

Ящик с понижающим трансформатором, шт. ….……………………1

Фонарь милицейский, шт. ………..…………………………………….1

Коробка ответвительная, шт.:

для скрытой установки. ………………………………………35-52

для открытой установки …..…………………………………11-15

для встраивания выключателей и розеток …………………..8-35
