На стене здания также устанавливают изоляторы. Для проводов АВТВ, АВТУ нужен один изолятор, на котором закрепляют несущий трос, в остальных случаях – по числу проводов: два изолятора при однофазном вводе или четыре при трехфазном. Применяют фарфоровые или стеклянные изоляторы типов ТФ-12, ТФ-16, РФО-12 или НС-16.

Расстояние от проводов ответвления до земли при пересечении проезжей части должно быть не менее 6 м, при пересечении пешеходной дорожки – не менее 3,5 и у изоляторов на стене – не менее 2,75 м (рис. 9).

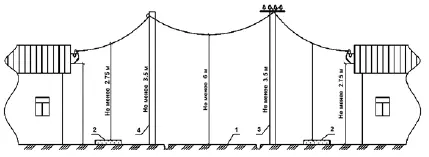

Рис. 9 . Нормированные расстояния ответвления от ВЛ:

1 – проезжая часть; 2 – пешеходная дорожка; 3 – опора ВЛ; 4 – дополнительная опора

Изоляторы можно устанавливать рядом или один под другим. Расстояние от проводов до поверхности земли должно составлять не менее 2,75 м, а между проводами и от проводов до выступающих частей строения (крыши, водосточного желоба и т. п.) – не менее 0,2 м.

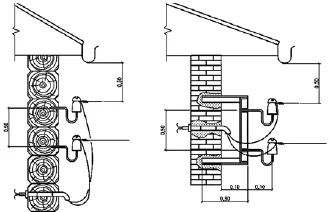

Рис. 10. Крепление изолятора ввода на деревянной и каменной стенах

Изоляторы сначала закрепляют на крюках, затем крюки монтируют на наружной стене (рис. 10). В зданиях с бетонными или кирпичными стенами для каждого крюка пробивают гнездо на глубину 100 мм и закрепляют крюк цементным раствором. В зданиях с рублеными стенами для монтажа крюков высверливают отверстия и ввинчивают в них крюки. В каркасно-засыпных, глинобитных или дощатых строениях крюки устанавливают на деревянном брусе толщиной 70?100 мм, который монтируют на стене шурупами или шпильками. Иногда с внутренней стороны требуется усилить стену доской, а к ней через тонкую стену строения прикрепить брус.

Для ответвления можно применять кабель с медными жилами (ВВГ, ПВГ и др.) сечением не менее 2,5 мм 2или алюминиевыми жилами (АВВГ, АПВГ) сечением не менее 4 мм 2. Кабель прокладывают по стойке опоры: в верхней части открыто на скобах, а с высоты не менее 1,5 м от уровня земли – в трубе на глубину 0,7 м. Затем кабель ведут в траншее глубиной не менее 0,7 м до здания и, наконец, в трубе выводят на наружную стену. В траншее кабель укладывают на слой земли, не содержащей камней, шлака и строительного мусора. Над кабелем выполняют такую же засыпку. В местах, где вероятны земляные работы, поверх слоя засыпки укладывают бетонные плитки или кирпичи.

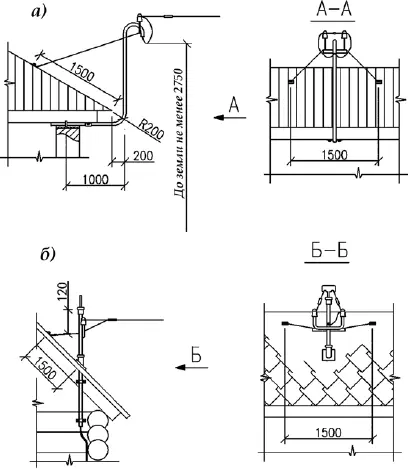

Рис. 11 . Ввод в здание через трубостойки:

а – через крышу; б – через стену

Ответвление считается частью ВЛ, его обслуживает владелец электрических сетей до изоляторов на стене строения, включая соединения у изоляторов.

При кабельном ответвлении на обслуживании владельца сетей находятся кабель и контактные соединения его наконечников.

Если для электроприемников требуется защитное зануление, потребителю следует соорудить повторное заземление нулевого провода. Этого можно не делать, если повторное заземление есть на опоре ВЛ и длина ответвления не превышает 10 м. Повторное заземление на ВЛ определяют по наличию заземляющего спуска, к которому присоединены нулевой провод, а также крюки или штыри изоляторов. Заземляющий спуск прокладывают по стойке опоры до заземлителя (одной или нескольких труб, полос или иной металлической массы, заглубленной в землю). Длина деталей заземлителя, число стержней или труб и глубина их заложения зависят от свойств грунта в месте сооружения и уровня грунтовых вод.

В случае прикасания человека к токоведущим частям электрической установки, находящимся под напряжением, или к металлическим частям, которые находятся под напряжением вследствие неисправности изоляции, Может произойти поражение человека электрическим током (в виде электрического удара или электрических травм (ожогов)). В результате электрического удара человек может потерять сознание, у него могут появиться судороги, прекратиться дыхание и кровообращение. Электрический удар может привести к смертельному исходу. Смертельные поражения человека электрическим током возможны при напряжениях от 12 В и выше.

Чтобы исключить случайное прикосновение человека к оголенным токоведущим частям, их располагают на высоте или устанавливают ограждения. Для обеспечения безопасности людей, работающих на установках напряжением до 1000 В и выше, сооружают заземляющие, или зануляющие, устройства и заземляют, или зануляют, металлические части электрического оборудования и электрических установок. Заземляющие (зануляющие) устройства должны удовлетворять требованиям, обусловленным режимом работы сетей и защиты от перенапряжений.

При расчетах и устройстве заземлений и занулений в электрических установках используют следующие основные термины.

Заземлитель – металлический проводник или группа проводников (электродов), находящихся в соприкосновении с землей.

Заземляющие проводники – металлические проводники, соединяющие заземляемые части электрической установки с заземлителем.

Заземление какой-либо части установки – преднамеренное электрическое соединение ее с заземлителем.

Заземляющее устройство – совокупность заземлителя и заземляющих проводников.

Сопротивление заземляющего устройства – сумма сопротивлений заземлителя (относительно земли) и заземляющих проводников.

Сопротивление растеканию – сопротивление, которое оказывает заземлитель на участке растекания тока:

R з= U з/I з,

где U з – напряжение на заземлителе, В; I з – ток, стекающий через заземлитель в землю, А.

Замыкание на землю – случайное электрическое соединение находящихся под напряжением частей электроустановки с частями, неизолированными от земли, или непосредственно с землей.

Замыкание на корпус – электрическое соединение отдельных частей машин, аппаратов, линий с заземленными конструктивными частями электроустановки.

Ток замыкания на землю – ток, проходящий через землю в месте замыкания.

Электроустановками с большими токами замыкания на землю – электроустановки напряжением выше 1000 В, в которых однофазный ток замыкания на землю составляет более 500 А.

Электроустановки с малыми токами замыкания на землю – электроустановки напряжением выше 1000 В, в которых однофазный ток замыкания на землю равен или менее 500 А.
