Но несмотря на это, способ ввертывания во многих случаях позволяет быстро и экономично смонтировать заземляющее устройство.

Вертикальные глубинные заземлители обеспечивают хорошую проводимость за счет контакта с нижними слоями грунта, особенно если они обладают увеличенным сопротивлением. Горизонтальные заземлители незаменимы по причине отсутствия механизмов для монтажа вертикальных электродов в скальных, гравийных и других грунтах. Если же скальный грунт закрыт слоем земли, то выполнение горизонтального или «лучевого» заземлителя может оказаться менее трудоемким и сравнительно дешевым.

Горизонтальные заземлители прокладывают и для соединения смонтированных вертикальных электродов в общий сложный заземлитель или контур заземления.

Для молниезащиты часто применяют лучевые заземлители. Хорошую проводимость в летнее время может обеспечить горизонтальный заземлитель, проложенный в торфяном или другом хорошо проводящем талом верхнем слое земли. То же относится и к сезонным электроустановкам, работающим в летнее время.

Конструктивно горизонтальные заземлители могут быть выполнены из круглой, полосовой или любой другой стали. Предпочтение следует отдавать круглой стали, которая при тех же массе и проводимости имеющей меньшую поверхность и большую толщину, вследствие чего обладает меньшей коррозийной уязвимостью. Кроме того, круглая сталь дешевле и ее легче монтировать. Поэтому для протяженных заземлителей, как и для вертикальных электродов, при устройстве которых не предъявляется специальных требований по термической устойчивости, по количеству уносимого металла и др., рекомендуется применять малоуглеродистую круглую сталь.

Способ монтажа горизонтальных заземлителей выбирают в зависимости от объема работ, удаленности объектов строительства от баз механизации, характера грунта, наличия и возможности получения механизмов и других факторов.

Если вблизи объектов имеются водоемы, на дне водоемов укладывают протяженные заземлители, а от них прокладывают соединительные кабельные или воздушные линии к объектам.

В стесненных условиях, например при монтаже горизонтальных перемычек между 2?3 вертикальными электродами, для укладки коротких горизонтальных заземлителей траншею зачастую копают вручную.

Электромонтажными называются изделия, позволяющие произвести монтаж электропроводки. К ним относят: дюбеля, скобки, полоски и полоски-пряжки, электромонтажные трубки ХВТ из поливинилхлоридного пластиката, гильзы ГАО, колпачки изолирующие из полиэтилена, крюки для подвески светильников, изолятор ТФ-16 (телефонный фарфоровый), фарфоровые втулки, воронки, кабельные концевые наконечники (рис 12).

Рис. 12. Электромонтажные изделия:

а – скобки У641 и У642; б – полоски; в – пряжки; г – полоски-пряжки; з – электромонтажные трубки; е – гильзы ГАО; ж – изолирующие колпачки

Дюбеля незаменимы при монтаже электропроводок. Предназначаются для крепления опорных конструкций, коробок, элементов открытых электропроводок и т. д. и подразделяются на стальные гвоздеобразные ручной забивки типа ДГР, пластмассовые и распорные, с волокнистым наполнителем.

Дюбеля ручной забивки (ДГР) выпускают со стержнем диаметром 3,5 мм, длиной 25, 35 мм, а в последние годы появились дюбеля длиной 100 мм и более. Допустимая нагрузка на дюбеля составляет 100–800 Н (10?80 кгс). В основание дюбеля забивают молотком или при помощи оправки.

Дюбеля типов У656-У678 представляют собой пластмассовую гильзу, в которой установлен болт или винт. Крепление дюбеля в гнезде осуществляется за счет гильзы при вкручивании в нее болта или винта.

Скобки различных марок применяют для крепления плоских проводов и кабелей сечением до 6 мм 2при открытой и скрытой прокладке.

К кирпичным или бетонным основаниям скобки прикрепляют дюбель-гвоздями диаметром 3,5 мм с применением оправки.

Полоски и полоски-пряжки применяют для крепления кабелей и проводов к строительным основаниям при открытой прокладке. Под провода подкладывают изоляционные прокладки из электрокартона или аналогичного материала так, чтобы он выступал в обе стороны от полоски.

Электромонтажные трубки ХВТ из поливинилхлоридного пластиката применяют для изоляции проводов и жил кабелей. Внутренний диаметр трубки указывается в обозначении и составляет 3, 5, 6, 8, 10, 12, 14, 16, 18, 20 или 22 мм, толщина стенки – от 0,4 до 1,15 мм.

Гильзы ГАО применяют для соединения однопроволочных жил и проводов и кабелей сечением 2,5?10 мм 2. Гильзы – это алюминиевые трубки, внутренняя поверхность которых может быть смазана в заводских условиях кварцевазелиновой пастой.

Колпачки изолирующие из полиэтилена предназначены для изоляции мест соединений проводов сечением до 4 мм 2в ответвительных коробках электрических сетей. Места соединений, выполненных скруткой, сваркой или опрессовкой в гильзах, смазывают клеем или битумной массой для надежного закрепления на них колпачков и предохранения от коррозии, затем на них надевают изолирующие колпачки.

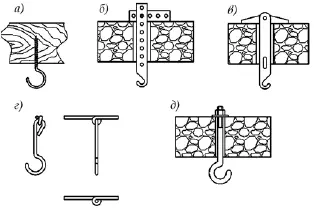

Крюки для подвески светильников (рис 13) выбирают в зависимости от конструктивного исполнения плит перекрытий. В железобетонные перекрытия, имеющие пустоты, устанавливают так называемые «ломающиеся» крюки типов У623, У628: коромысло крюка вертикально устанавливают в отверстие, пробитое в плите перекрытия; под действием силы тяжести коромысло поворачивается и занимает в пустоте перекрытия горизонтальное положение, закрепляя крюк.

В деревянные перекрытия вкручивают крюки с резьбой по дереву. В условиях дачного строительства при отсутствии крюков заводского изготовления используют самодельные.

Размеры крюка для подвеса бытовых светильников: внешний диаметр полукольца – 35 мм, расстояние от перекрытия до начала изгиба – 12 мм, диаметр прутка при изготовлении крюка из круглой стали – 6 мм. Полукольцо крюка, изготовленного из прутка диаметром 4 мм, начинает разгибаться при нагрузке 500 Н (50 кг). На такой крюк можно подвешивать светильники массой не более 10 кг.

Рис. 13. Крюки для подвески светильников:

а – типов У623 и У628; б – типов У625 и У629; в – к деревянному перекрытию; г – проволочный
