♦ Счетчик нужно расположить в сухом помещении с температурой в зимнее время не ниже 0 °C. Загромождать подход к счетчику нельзя.

♦ Высота от пола до места подключения проводов к счетчику 0,8–1,7 м.

♦ Не допускается размещать на счетчике какие-либо предметы. Как правило, место для счетчика выбирают вблизи входной двери на стене, имеющей достаточно жесткую конструкцию.

♦ Счетчик следует устанавливать на специальном щитке вместе с необходимыми коммутационными и защитными аппаратами.

♦ Счетчики допускается крепить на деревянных, пластмассовых или металлических щитках, при этом аппараты защиты линий, отходящих от него, можно монтировать отдельно, но не далее 10 м по длине проводки.

Для безопасной установки или замены счетчика нужно предусмотреть возможность отключения питающих проводов. Расстояние от счетчика до отключающего его коммутационного или защитного аппарата не должно превышать 10 м. Обычно этому требованию отвечает вводное устройство, но лучше использовать пакетный выключатель на щитке, общем со счетчиком.

При однофазном ответвлении необходим счетчик однофазного тока на 220 В и номинальную силу тока 5 или 10 А.

Однофазный счетчик предназначен для непосредственного учета потребляемой энергии в однофазных цепях переменного тока частотой 50 Гц и рассчитан на работу при номинальном напряжении 127 или 220 В. Номинальные значения напряжения (127 или 220 В), токов (5, 10 или 20 А), перегрузочная способность, постоянная счетчика указаны на его щитке.

На щитке счетчика указывается также наибольшая допустимая сила тока, которая в 3-3,5 раза больше номинальной, например для счетчика на силу тока 5 А наибольшая допустимая сила тока – 15-17 А, для счетчика на 10 А – 30-34 А.

При трехфазном ответвлении применяют трехфазный счетчик для четырехпроводной сети напряжением 380/220 В на 5 или 10 А. При этом допускается использовать три однофазных счетчика на 220 В. Проводку от вводного устройства к щитку со счетчиком выполняют кабелем или изолированными проводами в металлической трубе без каких-либо сращиваний, паек и других нарушений цельности провода. Сечение жил принимают в зависимости от мощности токоприемников, но не менее 4 мм 2для алюминиевых проводов и 2,5 мм 2для медных.

Рис. 20. Трехфазный учетно-распределительный щиток:

1 – трехполюсный выключатель; 2 – трехфазный счетчик для четырехпроводной сети; 3 – кожух; 4 – приборная панель; 5 – отходящие кабели; 6 – автоматический выключатель трехфазной группы; 7 – планка с зажимами для нулевых проводов; 8 – резьбовые предохранители однофазных групп; 9 – питающий кабель

Если владельцем электрической сети не оговорена предельно допустимая сила тока, то защита во вводном устройстве или на ответвлении должна отключать ток, длительно превышающий 25 А, т. е. номинальный ток плавкой вставки или ток установки автоматического выключателя должен быть 20 или 25 А.

При монтаже электропроводки, подключаемой к счетчику, необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску.

В зависимости от расположения помещений в доме проводку от вводного устройства к счетчику можно вести как по наружным стенам, так и внутри здания. Проход трубы через стену уплотняют битумом или цементно-алебастровым раствором. Для защиты провода (кабеля) в месте его прохода через стену применяют отрезок металлической или пластмассовой трубы. На концы трубы с наружной стороны надевают воронку, с внутренней – втулку. Защиту от проникновения влаги обеспечивают битумной заливкой.

Учетно-распределительные щитки крепятся к стене или устанавливаются в нише (в каменных постройках). Однофазные щитки выпускают с выключателем и без него, на две и на три отходящие группы, с резьбовыми предохранителями (пробками) и автоматическими выключателями.

Широко распространенные однофазные щитки прежних выпусков с аппаратами защиты в обоих отходящих проводах, применять в электропроводке опасно, а в условиях приусадебного хозяйства недопустимо.

Трехфазные учетно-распределительные щитки (рис. 20) выпускают с выключателями со стороны ввода, а на отходящих линиях могут быть плавкие предохранители либо автоматы.

Электроустановочными устройствами называются выключатели и переключатели (кроме пакетных), штепсельные розетки, патроны, предохранители и колодки с зажимами.

Схемы соединения и включения в сеть выключателей и переключателей представлены на рис. 21.

Контактные зажимы для присоединения проводов к электроустановочным устройствам, эксплуатируемым в стационарных установках, выполняют так, что к ним можно подсоединять как медные, так и алюминиевые жилы проводов. Зажимы обеспечивают постоянство контактного нажатия и предотвращают выдавливание жилы из-под зажима.

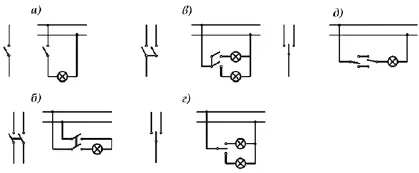

Рис. 21. Схемы соединения и включения в сеть выключателей и переключателей:

а – выключатель однополюсный; б – выключатель двухполюсный; в – выключатель сдвоенный; е – переключатель; д – выключатель для управления с двух мест

Различают зажимы винтовые и штыревые. Винтовые имеют контактный винт с цилиндрической головкой, пружинящее устройство и устройство, предотвращающее выдавливание жилы (предохранительную шайбу). Штыревые зажимы состоят из шпильки с резьбой, ограничительной шайбы, двух обыкновенных шайб и трех гаек.

К винтовым и штыревым зажимам присоединяют однопроволочные и многопроволочные жилы.

По способу установки выключатели и переключатели разделяют на изделия для открытой, скрытой и полускрытой установки, подвесные, проходные, встраиваемые в прибор и подпотолочные.

По роду привода – на одно– и двухклавишные, перекидные, поворотные, ползунковые, одно– и двухкнопочные и со шнурком.

По способу защиты от влияния внешней среды – на защищенные и брызгозащищенные.

Одно– и двухклавишные брызгозащищенные выключатели и переключатели открытой установки эксплуатируют в сухих и влажных помещениях, остальные выключатели и переключатели – только в сухих.

К основанию одноклавишного выключателя для скрытой установки (рис. 22) винтами прикреплены монтажная скоба и распорные лапки, предназначенные для закрепления основания в монтажной коробке или нише. Отверстия в распорных лапках выполнены продолговатыми, и в зависимости от того, насколько ввинчены винты лапок, расстояние между их концами изменяется в пределах 10 мм. На основании установлены также зажимы для проводов, один из которых соединен с неподвижным контактом, а второй – с подвижным, взаимодействующим с клавишей выключателя, размещенной на оси. Крышка выключателя крепится к основанию винтами.
