Чтобы предотвратить просачивание воды через корпус головки, в ней вокруг штока оставлено пространство, – сальник.

В нем плотно утрамбован уплотнитель – сальниковая набивка, которая со стороны маховика поджимается специальной втулкой. Устройство, как видите, нехитрое.

Головка крана может иметь и несколько более сложную конструкцию, в которой движение вращательно-поступательное. Здесь осевое перемещение задается уже не самому штоку, а дополнительной детали – шпинделю, на котором и закреплен клапан с прокладкой. Маховик по-прежнему вращает шток, только в отличие от первого случая, шток просто вставлен в корпус головки, которая внутренней резьбы не имеет. Зато резьбовое соединение есть у штока со шпинделем. Последний, в отличие от штока, вращаться не может, и ему остается только перемещаться вверх и вниз в корпусе головки.

Другими словами, принцип действия здесь тот же, только роль пары «корпус-шток» выполняет пара «шток-шпиндель». Для человека, открывающего кран, это имеет всего одно следствие – при вращении маховика последний не меняет своего положения, то есть не поднимается и не опускается.

А вот для домашнего сантехника разница более заметна, ведь чем сложнее конструкция, тем больше в ней слабых мест.

Краны с керамическими дисками

Строго говоря, краны как отдельный элемент водоразборной арматуры в современной квартире практически не встречаются, давно уступив свое место смесителям.

Говоря о кранах, мы подразумеваем, собственно, только головки кранов, которые могут быть как в отдельном кране, так и в корпусе с двумя головками (в смесителе). Разница эта в данном случае несущественна, так как возможный ремонт в большинстве случаев касается именно головки.

Итак, краны (головки кранов) с керамическими дисками почти не отличаются по внешнему виду от вышеописанных и полностью с ними взаимозаменяемы. Головка с дисками может быть установлена в тот же кран или смеситель, что и любая из двух первых (рис. 92).

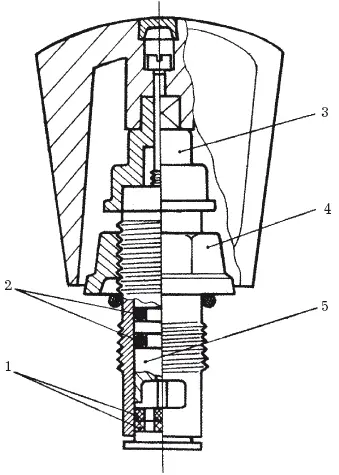

Рис. 92. Головка крана с керамическими дисками: 1 – притертые керамические диски; 2 – уплотнительное кольцо; 3 – механизм поворота; 4 – регулирующая гайка; 5 – поворотный цилиндр из самосмазывающейся пластмассы

При этом конструктивно головка с керамикой более совершенна. В ней вообще отсутствуют вертикальные перемещения, а отпирание происходит за счет совмещения просветов в двух дисках. Диски притерты друг к другу и за счет совершенно гладких поверхностей легко скользят. То есть скользит только один из дисков, закрепленный в поворотном цилиндре, а второй неподвижен – просвет в нем играет роль гнезда клапана. Клапана тут, понятно, никакого нет, в положении «закрыто» отверстие нижнего диска заперто плоскостью верхнего.

Вы поворачиваете маховик, один из дисков начинает вращаться; их отверстия совпадают – вода начинает поступать. Чем больше совмещаются отверстия двух дисков, тем больше открывается просвет для прохода воды. Когда отверстия совпадут полностью, кран будет максимально открыт.

Главное преимущество такой конструкции состоит в том, что кран с керамическими дисками более «чуткий», то есть рабочий ход его маховика намного короче, чем у кранов с прокладкой и клапаном.

Больше не нужно выкручивать маховик, чтобы открыть кран полностью, и закручивать маховик обратно – чтобы закрыть кран. Фактически маховик вообще не приходится крутить, ему не нужен даже один полный оборот.

Повернули на 90°, и вода пошла с максимальным напором. Довернули еще на 90° или вернули в прежнее положение (тут это совершенно неважно) – и кран закрыт. Все промежуточные позиции регулируют степень совпадения отверстий, а значит, и напор.

Смесители

Смесители – устройства, объединяющие в одном корпусе два крана: для холодной и горячей воды. В традиционном смесителе температура воды регулируется отдельными головками, подобными вышеописанным.

Корпус смесителя, в отличие от корпуса крана, имеет два патрубка (для подводки горячей и холодной воды), два гнезда для головок, но один носик-излив. Увеличивая или уменьшая подачу горячей и холодной воды, изменяют ее напор и температуру.

Корпус смесителя может иметь разное устройство, в зависимости от того, как решается основная задача, то есть смешивание воды до нужной температуры. По способу подключения различают два типа смесителей – настенный, с горизонтальной подводкой воды, и настольный, патрубки которого расположены вертикально и скрыты полочкой раковины или мойки.

Расположение головок в корпусе также может быть разным – в распространенном настольном смесителе – «елочка» они установлены под углом; в большинстве смесителей для ванных комнат головки разнесены и располагаются в корпусе горизонтально. В любом случае каждый клапан запирает только одно седло, и ремонт одной из головок может быть рассмотрен как ремонт отдельного узла.

Однако смеситель в целом имеет ряд конструктивных отличий от монокрана. Первое из отличий – поворотный излив, которым снабжается большинство смесителей.

Крепление носика сделано посредством разжимного кольца, которое фиксирует излив в корпусе смесителя, и накидной гайки. Для предотвращения просачивания воды применяются изолирующие кольца или сальники.

Второе отличие касается способа соединения с подводящими магистралями. Понятно, что смеситель с двумя патрубками подключения требует специальных фитингов на подводке. Смесители для ванных комнат могут также иметь еще один дополнительный узел – переключатель «душ-излив». Благодаря ему один смеситель может работать как на раковину, так и на ванну. Это позволяет обойтись без отдельных смесителей для душа и умывальника.

В большинстве квартир типовой постройки в ванных комнатах установлены именно такие смесители. Соответственно, в корпусе универсального смесителя предусмотрено еще одно резьбовое отверстие – выход подготовленной воды для душа. Сам душ может быть стационарным, жестко закрепленным на штанге, или же может соединяться с корпусом смесителя гибким шлангом. Последний вариант наиболее распространенный. Крепление душевого шланга по месту осуществляется просто – кольцевым уплотнительным кольцом и накидной гайкой – и практически не требует к себе особенного внимания. А вот с переключателем дело обстоит сложнее.

Переключатели могут быть разного устройства и принципа действия. Самую простую и надежную конструкцию имеет переключатель «душ-излив» пробочного типа. В корпусе смесителя с таким переключением установлена цилиндрическая пробка с вырезом. Посредством штока она соединяется с рукояткой поворотного переключателя. Пробка имеет вырезанное в боковой поверхности отверстие, которое, в зависимости от положения рукоятки, открывает доступ воде либо в излив, либо в душевой шланг, запирая при этом противоположный выход.
