Кроме того, контрольный вентиль должен стоять на самом вводе или на ответвлении от стояка. Он понадобится, если возникнет необходимость в ремонте не отдельного прибора, а отдельных участков внутренних коммуникаций, например для внесения изменений в схему разводки.

Вентили имеют устройство и принцип действия, сходные с обычными кранами (рис. 94).

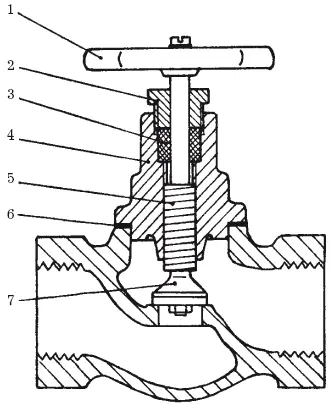

Рис. 94. Устройство вентиля: 1 – маховик; 2 – втулка; 3 – набивка сальника; 4 – корпус головки; 5 – резьба штока; 6 – изоляция; 7 – клапан с прокладкой

У них также есть окно во внутренней перегородке корпуса, через которое проходит вода, клапан с прокладкой, запирающий это отверстие, и шток с возвратно-поступательным ходом, проходящий в головке корпуса. Только соединение клапана со штоком может быть плавающим при помощи шарового соединения. Втулка сальника может поджиматься накидной гайкой; встречаются также вентили со спецвтулкой, выполняющей роль накидной гайки – она имеет резьбу и вкручивается в резьбу, нарезанную внутри головки.

Между корпусом и вентильной головкой может быть полужесткая прокладка, изготовленная из паронита, либо же соединение уплотняется льняной прядью с пропиткой (см. «Материалы»).

Отличия в конструкции вентиля, по сравнению с рассмотренным выше краном, связаны с самим назначением вентиля. Поскольку его рабочее состояние – «открыто», каждый элемент конструкции должен быть более надежным. Особенно большую нагрузку испытывает контрольный вентиль на вводе. Если прокладка в клапане крана может быть закреплена без фиксации (просто вставлена в клапан, имеющий вид диска с бортиком), то клапан вентильной головки имеет прокладку, закрепленную гайкой с шайбой на центрирующем выступе шпинделя. Такая конструкция узла вполне оправдана, ведь он находится под постоянным воздействием напора воды.

Корпус вентиля может быть выполнен из ковкого чугуна, стали или латуни. Стальной шток в сочетании с чугунной головкой корпуса имеет одну неприятную особенность – со временем сталь ржавеет, намертво срастаясь при этом с чугуном. Приходится поэтому при ремонте устанавливать новую головку корпуса в сборе со штоком. Латунный шток в чугунном вентиле выдерживает более долгий срок эксплуатации.

Поскольку вентиль, в отличие от крана, рассчитан на установку в магистрали (а не в конце трубы), следует соблюдать правила установки во избежание возникновения гидравлических сопротивлений. Правило это простое, между тем, проконтролировать установку зачастую забывают. В результате вода проходит внутри корпуса вентиля в обратном направлении, нежели это предусмотрено самой конструкция. Хорошего в этом мало – давление на клапан с прокладкой возрастает, повышается давление в трубопроводе перед вентилем (в результате увеличивается нагрузка на уплотнения резьбовых соединений), а напор на выходе из вентиля снижается. Для контроля правильности установки корпус вентиля имеет на наружной поверхности стрелку, обозначающую направление нормального прохода воды. Устанавливая новый вентиль, не забывайте свериться со стрелкой-указателем.

Во избежание неожиданных сюрпризов, все вентили должны своевременно проходить профилактический осмотр (проверку целостности прокладок и других элементов, надежность запирания, отсутствие просачивания из-под сальниковой набивки).

Приборы и устройства

Водяные затворы (сифоны)

Во избежание проникновения в жилые помещения малоприятных ароматов, все санитарные приборы, подключаемые к канализации, должны иметь индивидуальный водяной затвор или сифон.

Ванны, душевые поддоны, умывальники и кухонные мойки имеют присоединяемые сифоны, и только в унитазе и биде роль водяного затвора играет изгиб самого корпуса.

В зависимости от той или иной конструкции гидрозатвора, запахи и газы из системы канализации задерживаются слоем воды, который образуется либо в специальном изгибе – «колене», либо между двумя вставленными друг в друга цилиндрами. Сифоны первого типа называются двухоборотными, а второго – бутылочными.

Самый распространенный на сегодняшний день тип сифонов – компактные, легкие и простые в монтаже и обслуживании бутылочные сифоны из пластика (рис. 95).

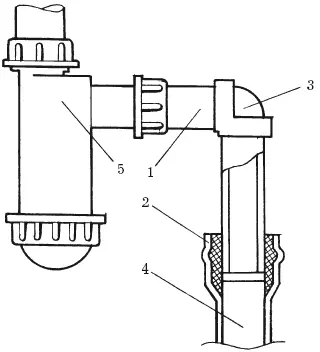

Рис. 95. Внешний вид и подключение бутылочного сифона: 1 – корпус сифона; 2 – отвод; 3 – угольник; 4 – раструб с изоляцией; 5 – канализационная труба

Они имеют в комплекте все необходимые соединительные элементы, а также резиновые прокладки и уплотнители. Такие сифоны могут иметь дополнительный патрубок для подключения сливного шланга автоматической стиральной или посудомоечной машины.

Как вы уже знаете, при нагревании все термопласты имеют большой коэффициент линейного расширения. Эта особенность, в случае с сифонами, является преимуществом при подключении к канализации, ведь для компенсации температурных деформаций не должно быть жесткого соединения, следовательно, не нужна и заделка стыка; выпуск сифона просто свободно опускают в трубу, а изоляцию осуществляет эластичная муфта.

Таким образом, установка пластикового сифона занимает всего несколько минут без сложностей с разведением цементной кашицы, зачеканкой раструба и тому подобных операций. В то же время встречаются и стальные бутылочные сифоны. Выглядят они, возможно, и посолиднее пластиковых, однако их подгонка по месту не так удобна, поскольку стальную отводную трубу без ножовки уже не укоротишь.

Преимущество любого бутылочного сифона – простота прочистки. Достаточно всего лишь открутить крышку (дно стакана), и засор можно считать ликвидированным.

В квартирах старой застройки устанавливались обычно более примитивные по устройству двухоборотные сифоны, изготовленные либо из чугуна, либо из стали. Эти сифоны имеют в верхней части колена ревизию, подобную той, что устраивают в трубах канализации.

Назначение ревизии понятно без пояснений: она нужна для той же прочистки в случае серьезного засора. Однако здесь вы уже не обойдетесь силой одних только рук – чтобы снять крышку ревизии, понадобится гаечный ключ. При этом доступ к ней, как правило, намного менее удобный, чем к крышке-отстойнику бутылочного сифона.

Гидрозатворы душевых поддонов и ванн, с учетом габаритных размеров, повторяют вышеописанные конструкции и применяемые в изготовлении материалы. В сифонах для ванн и глубоких душевых поддонов предусмотрено подсоединение перелива.

Как уже говорилось, в большинстве случаев двухоборотные сифоны раковин и моек бывают стальными и чугунными.
