Евгений Костенко - Столярные, плотничные, стекольные и паркетные работы: Практическое пособие

Правильность развода пил можно проверить точно индикатором-разводомером типа РИ (рис. 14, г ). При измерении разводомер опорной поверхностью плотно прижимают к полотну пилы, а наконечник индикатора располагают напротив вершины контролируемого зуба. По отклонению стрелки индикатора определяют величину развода.

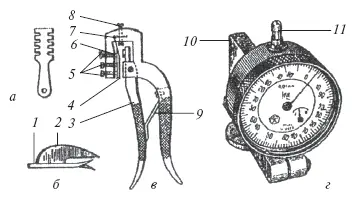

Рис. 14.Инструмент для разводки и проверки развода зубьев пил: а – простая разводка с упорами; б – шаблон для проверки правильности развода зубьев пилы; в – универсальная разводка; г – разводомер индикаторный типа РИ; 1 – пила; 2 – шаблон; 3 – рычаг; 4 – пластинка; 5 – регулировочные винты; 6 – шарнирный регулятор величины развода; 7 – шкала; 8 – винт с упором; 9 – пружина; 10 – опорная поверхность; 11 – индикатор.

Следующая операция – заточка зубьев пил напильниками с двойной и одинарной насечкой. По форме напильники различают трехгранные, ромбические и плоские. Ручные пилы затачивают трехгранными или ромбическими напильниками.

При заточке полотно пилы зажимают в тиски, укрепленные на верстаке. Напильник прижимают к зубу при движении его от себя, а при возврате его слегка приподнимают, чтобы он не касался пилы. Сильно прижимать напильник к зубу не следует, так как при этом он будет нагреваться, что приведет к уменьшению прочности зубьев пил. Зубья с прямой заточкой пил для продольного раскроя затачивают с одной стороны, причем напильник следует держать перпендикулярно полотну пилы.

Пилы для поперечного раскроя древесины имеют косую заточку, поэтому зубья их затачивают трехгранным напильником, который держат под углом 60–70°. У этих пил зубья затачиваются через один. Заточив зубья с одной стороны, пилу поворачивают к себе другой стороной и, укрепив в тисках, затачивают остальные зубья.

Лучковые пилы затачивают трехгранными напильниками, которые подбирают по размерам зубьев пил. Наточенные пилы не должны иметь заусенцев, засинений и других дефектов. Заусенцы снимают напильником с мелкой насечкой (бархатным). Приемы ручной заточки пил показаны на рис. 15.

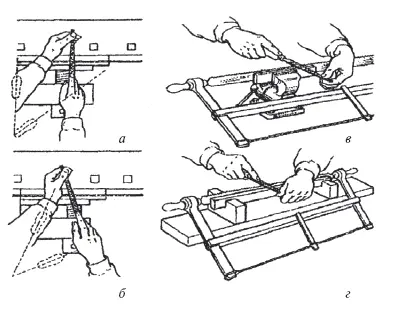

Рис. 15.Затачивание пил напильником: а – расположение пилоточа при прямой заточке; б – расположение пилоточа при косой заточке; в – затачивание лучковой пилы; г – затачивание лучковой пилы, уложенной в деревянную колодку

Приемы работы ручными пилами.Для работы полотно пилы по отношению к станку (лучку) устанавливают под углом 30°, при этом полотно пилы должно быть прямолинейным, без перекосов и хорошо натянутым. Правильность установки пилы проверяют следующим образом: левой рукой держат за средник, а правой – за ручку и смотрят одним глазом на полотно пилы. Если полотно пилы установлено правильно, то оно будет иметь вид натянутой нити (рис. 16, а ), а если неправильно, то скрученный конец будет толще (рис. 16, б ). Исправляют положение полотна пилы поворотом ручки.

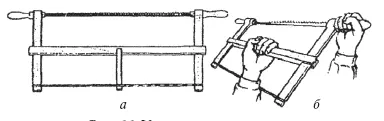

Рис. 16.Установка лучковых пил: а – пила установлена правильно; б – пила перекошена

При продольном пилении доску или брусок кладут на верстак или стол (рис. 17, а ) так, чтобы отпиливаемая часть выступала наружу, т. е. свешивалась за верстачную доску, и укрепляют струбциной. Затем намечают линию распила карандашом с линейкой либо рейсмусом. Линию распила можно разметить лезвием острой стамески, при этом образуется прорезь в виде риски, хорошо видной на поверхности древесины.

При распиливании древесины пилу направляют таким образом, чтобы она не сходила с намеченной линии распила, не зажималась и не перекашивалась в пропиле, шла свободно и легко, ровно, не качаясь. При перекосе полотно пилы защемится в пропиле или будет тяжело продвигаться от трения, нагреется и потеряет свои прочностные качества.

При пилении держат пилу за стойку правой рукой, а левой поддерживают распиливаемую доску, при этом ступня левой ноги должна стоять параллельно верстаку, а правой – под углом 70–80° к ступне левой ноги (рис. 17, б ).

При пилении делают движения «вразмах», прижимая пилу к дну распила при движении вниз и несколько отводят ее в сторону при движении вверх (холостой ход). Пилить нужно ровно, без резких движений и сильных нажимов и без перекосов.

При продольной распиловке короткие доски с разметкой закрепляют в тисках в вертикальном положении так, чтобы риска была видна работающему (рис. 17, в, г ). Пилу ставят на линию разметки и медленным движением на себя делают глубокий пропил, после чего можно пилить в полный размах пилы. Можно пиление производить по бруску (рис. 17, д ).

При пилении нужно следить за качеством распиливаемой поверхности. Шероховатая, грубая поверхность получается, если пилят древесину пилой с крупными и неправильно разведенными зубьями, а также при работе с плохо заточенной пилой. Неправильный распил древесины получается также при сильном нажиме пилой и при отклонении от риски.

При поперечном распиливании досок, брусков (рис. 18) материал кладут на верстак или стол так, чтобы отпиливаемый отрезок свисал с него, и по сделанной заранее риске делают запил, держа лучковую пилу правой рукой за стойку выше ручки, а левой поддерживают материал.

Для точного поперечного раскроя доски, бруска под определенным углом без разметки применяют распиловочный ящик (рис. 19), в боковых стенках которого имеются пропилы, сделанные под определенным углом (45°, 90°). При пилении материал поддерживают левой рукой, а правой берут за стойку пилы и, направляя ее в нужный пропил, торцуют материал.

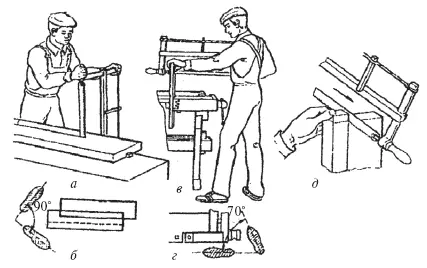

Рис. 17.Продольный раскрой: а – досок, уложенных на верстаке; б – положение ног работающего при продольном распиливании доски, уложенной горизонтально; в – досок в вертикальном положении; г – положение ног работающего при вертикальном положении доски; д – начало пиления по бруску

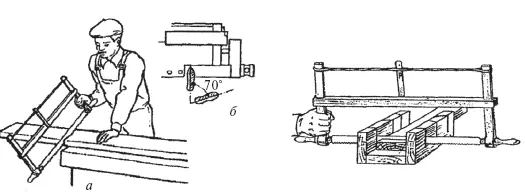

Рис. 18.Поперечный раскрой досок: а – пиление доски: б – положение ног работающего при поперечном раскрое (пилении)

Рис. 19.Поперечное пиление лучковой пилой в распиловочном ящике (штоссладе)

Механизированное пиление.Ручное пиление древесины – трудоемкая и малопроизводительная операция. Применение электроинструмента для пиления древесины повышает производительность труда в 5– 10 раз, не требует больших физических усилий и повышает качество работ. Для механизированного пиления применяют ручные цепные и дисковые электрические пилы. Цепные электропилы предназначены для поперечного раскроя круглого леса, брусьев, досок.
