Евгений Костенко - Столярные, плотничные, стекольные и паркетные работы: Практическое пособие

Рубанок с одиночным ножом (рис. 22, в ) применяют для выравнивания поверхности после распиливания или строгания ее после обработки шерхебелем. Лезвие у ножа шириной 40–50 мм прямолинейное, выпускают его на 1 мм. Так как в этом рубанке нет стружколома (горбатика), стружка образуется без излома, поэтому на поверхности обрабатываемой древесины часто получаются задиры, а иногда отколы. Масса рубанка 0,9 кг.

Рубанок с двойным ножом (рис. 22, г ) используют для чистового строгания древесины, застрагивания торцов, а также свилеватой древесины и древесины с задирами. Этот рубанок, кроме ножа, имеет контрнож-стружколом. Наличие стружколома улучшает качество строгания, так как стружка после отделения поднимается вверх по ножу, отгибается и, попадая на стружколом, ломается. Излом стружки после отделения предотвращает возможность отщепа ее или откола поверхности древесины. Чем ближе к ножу будет установлен стружколом, тем скорее он обломает стружку, поэтому для более качественной обработки древесины стружколом ставят ближе к ножу. Но вместе с тем следует учесть, что очень близко (менее 2 мм) стружколом ставить нельзя, так как стружка при этом будет забиваться под лезвие и строгание затруднится. Масса рубанка 0,97 к г.

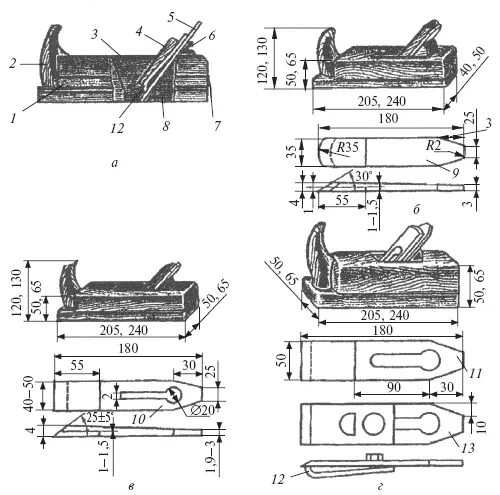

Рис. 22.Рубанки: а – общий вид; б – шерхебель; в – с одиночным ножом; г – с двойным ножом; 1 – корпус; 2 – рог; 3 – леток; 4 – клин; 5 – нож; 6 – упор; 7 – пробка; 8 – подошва; 9 – нож шерхебельный; 10 – нож одиночного рубанка; 11 – нож двойного рубанка; 12 – стружколом; 13 – нож со стружколомом.

Кроме деревянных рубанков, для строгания древесины применяют металлические шерхебели и рубанки с одиночным и двойным ножом (рис. 23).

Рубанок представляет собой металлический корпус, в который вставлен нож, закрепленный в корпусе винтом. Рог и ручку делают из древесины. Величину снимаемой стружки регулируют вылетом ножа. Для этого надо освободить винт и переместить нож вверх или вниз на нужную величину, а затем снова закрепить винт.

Металлические рубанки тяжелее деревянных в 1,5–1,7 раза. Их применяют преимущественно для строгания древесины твердых пород и для ремонтных работ.

Фуганок (рис. 24) служит для окончательного чистового строгания, а также для прифуговки отдельных деталей. Фуганок почти в 3 раза длиннее рубанка, что позволяет строгать им длинные детали. В передней части фуганка на корпусе расположены пробка, ударом молотка по которой из корпуса выбивают нож из летка. Лезвие ножа должно выступать на 1 мм. При обработке фуганком древесины с волнистой поверхностью получается стружка в виде небольших кусков, а при повторном проходе образуется непрерывная тонкая стружка, показывающая, что строгание следует закончить, так как поверхность получается гладкой. Масса фуганка 3,25 кг. Более короткие детали обрабатывают полуфуганком, имеющим более короткий корпус (530 вместо 650 мм). Для зачистки древесины, имеющей задиры и свилеватость, применяют рубанок с укороченным корпусом – шлифтик. Шлифтик имеет узкую щель (шириной 5 мм) и увеличенный угол присадки (60°), благодаря чему при работе им снимается тонкая стружка и поверхность древесины обрабатывается чище. Лезвие ножа выпускается на 0,5 мм.

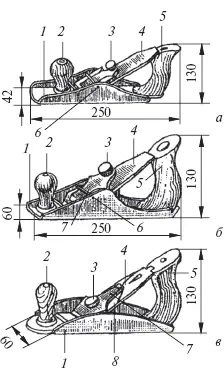

Рис. 23.Металлические рубанки: а – шерхебель; б – рубанок с одиночным ножом; в – рубанок с двойным ножом; 1 – корпус; 2 – рог-рукоятка; 3 – винт; 4 – нож; 5 – ручка; 6 – стержень; 7– прижим; 8 – основание под нож

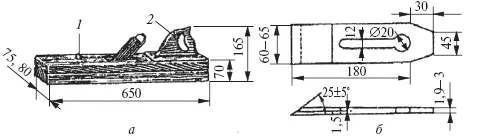

Рис. 24.Фуганок: а – общий вид; б – нож фуганка; 1 – пробка; 2 – ручка.

Цинубель (рис. 25) служит для образования на поверхности древесины мелких, едва заметных борозд и ворсистости под склеивание (облицовывание). Нож имеет зазубренное лезвие. При замене в цинубеле зазубренного ножа на обычный его используют как шлифтик.

Торцовый рубанок (рис. 26) используют как обычный рубанок и как рубанок для строгания торцов, так как установленный в нем под углом к боковой поверхности нож облегчает процесс строгания и повышает качество обработки. При строгании под углом к оси доски обычный рубанок можно использовать как торцовый.

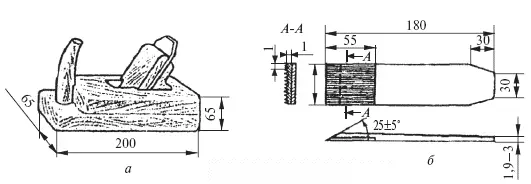

Рис. 25.Цинубель: а – общий вид; б – нож

Зензубель (рис. 27) служит для ручной отборки и зачистки четвертей в деталях столярных изделий. Корпус у зензубеля высокий (80 мм) и узкий с прямой подошвой. Наличие в корпусе бокового отверстия обеспечивает свободный выход стружки в процессе строгания и повышает качество обработки. Нож зензубеля имеет заточку сбоку и снизу, благодаря чему при работе им образуется четверть. Масса зензубеля 0,38, кг.

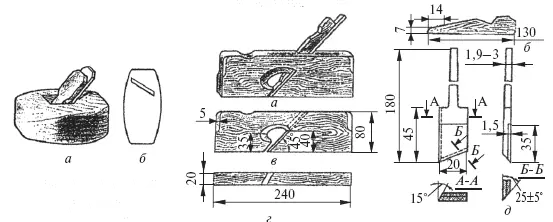

Рис. 26.Торцовый рубанок: а – общий вид; б – подошва рубанка

Рис. 27.Зензубель: а – общий вид; б – клин; в – вид корпуса сбоку; г – вид снизу; д – нож.

Фальцгебель (рис. 28) служит для выборки четвертей в деталях столярных изделий; в отличие от зензубеля имеет ступенчатую подошву. Его масса 0,5 кг.

Рис. 28.Фальцгебель: а – общий вид; б – нож

Шпунтубель (рис. 29, а ) предназначен для ручной выборки пазов-шпунтов на кромках и пластях деталей. Состоит из двух корпусов, соединенных винтами, причем в одном из корпусов крепят нож.

Корпуса устанавливают на требуемом расстоянии паза (шпунта) от кромки детали. Для выборки пазов разной ширины имеется набор ножей. Длина шпунтубеля 250 мм, ширина 20 мм, высота 80 мм, масса 1,1 к г.

Грунтубель (рис. 29, б ) служит для выборки паза, а также зачистки трапециевидного паза, выбранного наградкой.

Галтелью (рис. 29, в ) образуют желобки разной ширины или глубины с различным радиусом закругления. Корпус галтели имеет подошву выпуклой формы. Длина галтели 250 мм, ширина 10–25 мм, высота 60–80 мм.

Штап (рис. 29, г ) предназначен для образования закруглений на кромках деталей. Подошва корпуса и нож имеют вогнутую форму.

Калевкой (рис. 29, д ) производят профильную обработку кромок деталей. Подошва имеет зеркальную (обратную) форму профиля детали. Для обработки разных профилей имеется набор калевок.

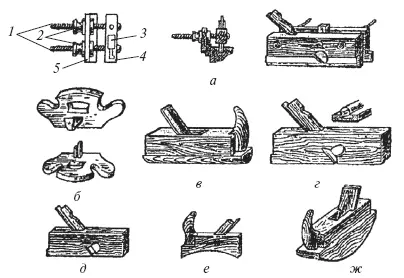

Рис. 29. Инструменты для профильного строгания: а – шпунтубель: 1 – винты; 2 – гайки; 3 – нож; 4 – корпус; 5 – направляющая планка; б – грунтубель; в – галтель; г – штап; д – калевка; е – горбач с вогнутым корпусом; ж – горбач с выпуклым корпусом.
